Description
Über dieses Produkt

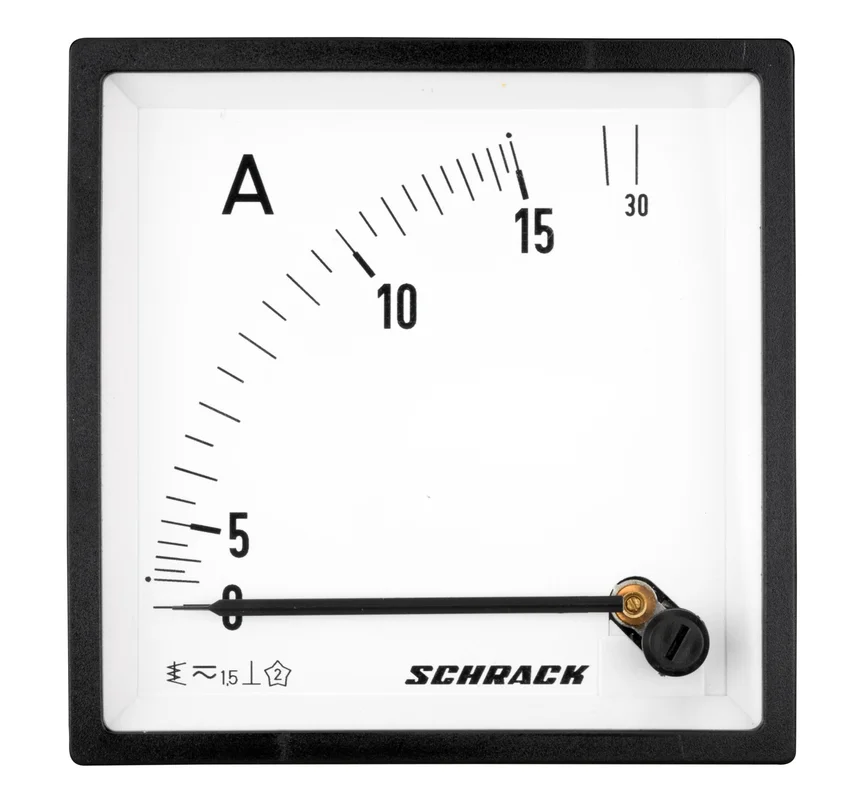

Das Amperemeter von Schrack mit den Maßen 96x96mm ermöglicht die präzise Direktmessung von Wechselströmen bis 15A. Das analoge Messgerät verfügt über einen Frequenzbereich von 15-100Hz und eine Genauigkeit von 1,5 Prozent bei einer Verlustleistung von 1,20W. Das robuste Gehäuse ist für den Fronteinbau konzipiert und bietet frontseitig die Schutzart IP52, während die Anschlüsse in IP00 ausgeführt sind. Durch die kompakte Bauweise von 96x96x64mm eignet sich das Gerät für den vertikalen Einbau in Schaltschränke und Verteileranlagen. Sie können dieses Schrack Amperemeter innerhalb von 1 bis 3 Werktagen bei TELA erhalten. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messbereich: 15A AC für direkte Strommessung ohne externe Wandler.
- Bauform: Standard-Format 96x96mm für unkomplizierte Schalttafelmontage.
- Anzeige: Analoge Skala für eine direkte Ablesbarkeit der Stromwerte.
- Schutzart: IP52 an der Frontseite schützt das Messinstrument vor Staub und Spritzwasser.
- Belastbarkeit: Ausgelegt auf kurzzeitige Überlastspitzen bis zum 40-fachen des Nennstroms.
Anwendungsbereiche
- Überwachung der Stromaufnahme in industriellen Schaltanlagen.
- Visualisierung von Lastströmen in elektrischen Verteilern.
- Einsatz in Steuerungen für Maschinenbau und Automatisierungstechnik.
- Kontrolle von Wechselstromverbrauchern im direkt messenden Bereich.
Technische Details
| EAN | 9004840088625 |
| HLief-Artikel Nummer | YEC3V200D08A00S00SM00SCHMGF |
| BxHxT mm | 96x96x64 |
| BEST. NR. | MGF59015-A |
| Größe | 96x96mm |
| Verlustleistung | 1,20W |
| Befestigungsart | Instrumente für vertikalen Einbau |
| Nettogewicht | 0,24kg/Stk |
| Vorteilscode CH | 8625-0016-72 |
| Norm | EN 60051; VDE 0410; BS-89; EN 50081; EN 50082; EN 61010 |
| Hersteller | Schrack |
| Isolationsprüfspannung | 2 kV R.M.S 50 Hz/1min |
| Funktion | Amperemeter AC |
| Temperaturbereich – Transport/Lagerung | -25 bis +40°C |
| Verpackungseinheit | 1Stk |
| Genauigkeit | 1,5 Prozent |
| Überlast (dauernd) | 1,5 In |
| Anzeige | Analog |
| Überlast (kurzzeitig) | 5 In 30s, 10 In 5s, 40 In 1s |
| Frequenzbereich | 15-100Hz |
| HxBxT mm | 96x96x64 |
| Bauart | Fronteinbau |
| Max. Umgebungstemperatur | 55°C |
| Referenztemperatur | +10 bis +30°C |
| Vibrationsbeständigkeit | VDE 0410, 2,5g, ±0,25mm, 50Hz |
| Schutzart | IP52 (Front), IP00 (Anschlüsse) |
| Schockfestigkeit | VDE 0410, 15G |
| Bürde | 0,4VA |
| Min. Umgebungstemperatur | -25°C |
| Messbereich | 15A |
| Standard (nicht mehr in Verwendung) | EN 60051, VDE 0410, BS-89,EN 50081, EN 50082, EN 61010 |
| CAD-Symbol | P |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGF59015-A | EAN: 9004840088625 | Hersteller-Art.-Nr.: YEC3V200D08A00S00SM00SCHMGF
Downloads
| Schaltbild: Amperemeter, 96x96mm, 15A AC Direktmessung |
| Maßbild: Amperemeter, 96x96mm, 15A AC Direktmessung Maßbild: Amperemeter, 96x96mm, 15A AC Direktmessung |
| CAD Zeichnung: Amperemeter, 96x96mm, 15A AC Direktmessung |
| Foto: Amperemeter, 96x96mm, 15A AC Direktmessung Foto: Amperemeter, 96x96mm, 15A AC Direktmessung |
| Katalogseite: Amperemeter, 96x96mm, 15A AC Direktmessung |
Suchbegriffe
Messgerät, Strommessgerät, Spannunsanzeiger, amperemeter, ampermeter
Häufig gestellte Fragen
Was bedeutet Direktmessung beim Amperemeter?
Bei der Direktmessung fließt der zu messende Strom direkt durch das Amperemeter. Das bedeutet, bei diesem 15A Schrack Modell wird kein zusätzlicher Stromwandler benötigt, da der Messbereich für diesen Stromwert ausgelegt ist.
Kann das Schrack Amperemeter 96x96mm im Außenbereich montiert werden?
Das Messgerät besitzt frontseitig die Schutzart IP52, was einen Schutz gegen Staub und Tropfwasser bietet. Die Anschlüsse sind in IP00 ausgeführt, weshalb ein Einbau in einen geschützten Schaltschrank oder ein Gehäuse zwingend erforderlich ist.
Welche Frequenzen können mit diesem analogen Strommessgerät gemessen werden?
Dieses Amperemeter ist für einen Frequenzbereich von 15 bis 100Hz spezifiziert. Damit ist es für gängige 50Hz-Netzstromanwendungen sowie für leicht variierende Frequenzen in industriellen Anlagen geeignet.
Wie erfolgt die Befestigung des Schrack Amperemeters MGF59015-A?
Das Instrument ist für den Fronteinbau konzipiert und für den vertikalen Einbau in Schalttafeln ausgelegt. Mit seinen Standardmaßen von 96x96mm lässt es sich in entsprechende Ausschnitte der Frontplatte integrieren.
