Über dieses Produkt

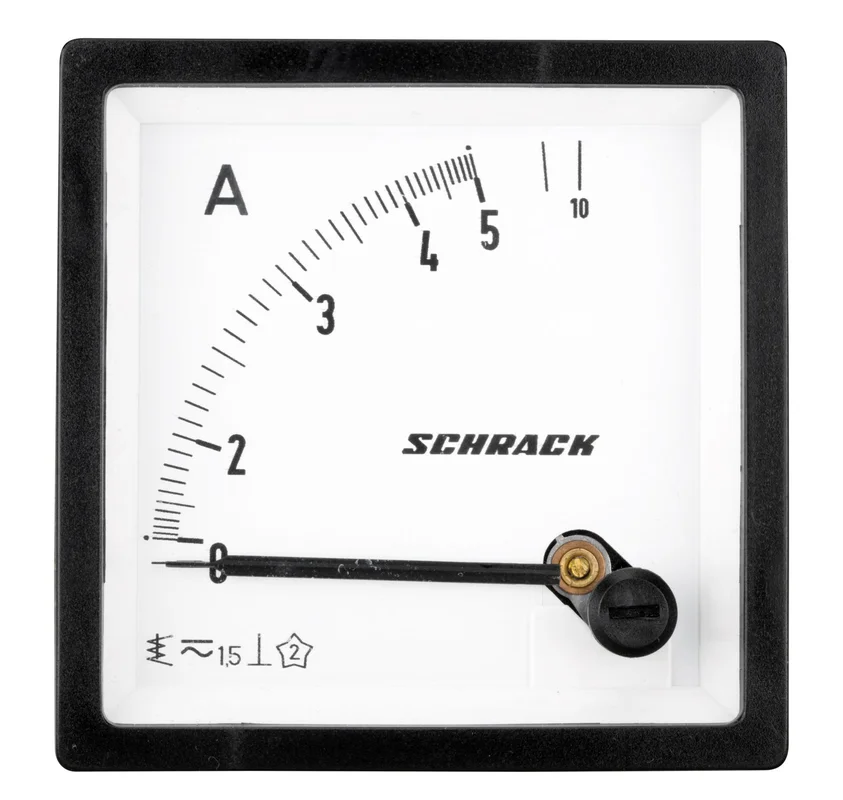

Das Amperemeter von Schrack mit 72x72mm Gehäuse ist ein analoges Strommessgerät für die direkte AC-Messung von 5A. Mit seiner Bauart für den Fronteinbau und einer Schutzart von IP52 an der Front ermöglicht es eine präzise Überwachung elektrischer Ströme. Das Messgerät weist eine Einbautiefe von 48 mm auf und bietet eine Genauigkeitsklasse von 1,5 Prozent bei einem Frequenzbereich von 15-100Hz. Durch die robuste Bauweise ist das Gerät für den vertikalen Einbau in Schaltschränken und Anlagen konzipiert. Dieses Amperemeter ist bei TELA innerhalb von 1 bis 3 Werktagen verfügbar. Bestellen Sie dieses Schrack Amperemeter jetzt bei TELA!
Eigenschaften & Vorteile
Technische Highlights
- Messbereich: 5A AC Direktmessung für direkte Stromüberwachung ohne Wandler
- Anzeige: Analoge Skala zur schnellen visuellen Erfassung des aktuellen Stromflusses
- Abmessungen: 72x72x48mm Gehäusemaß für platzsparenden Fronteinbau
- Schutzart: IP52 frontseitig zum Schutz gegen Staub und Spritzwasser
- Überlastfestigkeit: Ausgelegt für kurzzeitige Stromspitzen bis zum 40-fachen Nennwert
Anwendungsbereiche
- Überwachung von Stromkreisen in Niederspannungs-Schaltanlagen
- Visualisierung der Stromaufnahme in Maschinensteuerungen
- Einsatz in Industrieanlagen zur lokalen Kontrolle des AC-Verbrauchs
- Messdatenerfassung in Verteilern und Schaltschränken
Technische Details
| EAN | 9004840088571 |
| Größe | 72x72mm |
| Verlustleistung | 1,20W |
| HLief-Artikel Nummer | YEC4V200D05A00S00SM00SCHMGF |
| Befestigungsart | Instrumente für vertikalen Einbau |
| Nettogewicht | 0,16kg/Stk |
| HxBxT mm | 72x72x48 |
| BEST. NR. | MGF57005-A |
| CAD-external terminals | 1 |
| Norm | EN 60051; VDE 0410; BS-89; EN 50081; EN 50082; EN 61010 |
| Hersteller | Schrack |
| Isolationsprüfspannung | 2 kV R.M.S 50 Hz/1min |
| Funktion | Amperemeter AC |
| BxHxT mm | 72x72x48 |
| Temperaturbereich – Transport/Lagerung | -25 bis +40°C |
| Verpackungseinheit | 1Stk |
| Genauigkeit | 1,5 Prozent |
| Überlast (dauernd) | 1,5 In |
| Anzeige | Analog |
| Überlast (kurzzeitig) | 5 In 30s, 10 In 5s, 40 In 1s |
| Frequenzbereich | 15-100Hz |
| Bauart | Fronteinbau |
| Max. Umgebungstemperatur | 55°C |
| Referenztemperatur | +10 bis +30°C |
| Vibrationsbeständigkeit | VDE 0410, 2,5g, ±0,25mm, 50Hz |
| Schutzart | IP52 (Front), IP00 (Anschlüsse) |
| Schockfestigkeit | VDE 0410, 15G |
| Vorteilscode CH | 8571-0014-71 |
| Messbereich | 5A |
| Bürde | 0,4VA |
| Min. Umgebungstemperatur | -25°C |
| Standard (nicht mehr in Verwendung) | EN 60051, VDE 0410, BS-89,EN 50081, EN 50082, EN 61010 |
| CAD-Symbol | P |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGF57005-A | EAN: 9004840088571 | Hersteller-Art.-Nr.: YEC4V200D05A00S00SM00SCHMGF
Downloads
| Schaltbild: Amperemeter, 72x72mm, 5A AC Direktmessung |
| Maßbild: Amperemeter, 72x72mm, 5A AC Direktmessung Maßbild: Amperemeter, 72x72mm, 5A AC Direktmessung |
| CAD Zeichnung: Amperemeter, 72x72mm, 5A AC Direktmessung |
| Foto: Amperemeter, 72x72mm, 5A AC Direktmessung Foto: Amperemeter, 72x72mm, 5A AC Direktmessung |
| Katalogseite: Amperemeter, 72x72mm, 5A AC Direktmessung |
Suchbegriffe
Messgerät, Strommessgerät, Spannunsanzeiger, amperemeter, ampermeter
Häufig gestellte Fragen
Was bedeutet die 5A Direktmessung bei diesem Amperemeter?
Die 5A Direktmessung bedeutet, dass der zu messende Strom direkt durch das Amperemeter fließt. Es wird kein externer Stromwandler benötigt, sofern der Nennstrom der Anwendung nicht über 5 Ampere liegt.
Ist das Schrack MGF57005-A für den Einbau in Schalttafeln geeignet?
Ja, das Modell ist speziell als Fronteinbau-Messgerät konzipiert. Mit seinen Standardmaßen von 72x72mm lässt es sich präzise in Schalttafeln oder Gehäusefronten vertikal einbauen.
Welche Schutzart bietet das Amperemeter gegen Umwelteinflüsse?
Das Gerät besitzt frontseitig die Schutzart IP52, was einen Schutz gegen Staubablagerungen und fallendes Sprühwasser gewährleistet. Die Anschlüsse auf der Rückseite verfügen über die Schutzart IP00 und müssen entsprechend berührungsgeschützt verbaut werden.
Welchen Frequenzbereich deckt das analoge Amperemeter ab?
Dieses analoge Amperemeter von Schrack ist für einen Frequenzbereich von 15 bis 100 Hz ausgelegt. Damit ist es für Standard-Netzfrequenzen sowie für Anwendungen im industriellen Frequenzbereich geeignet.
