Über dieses Produkt

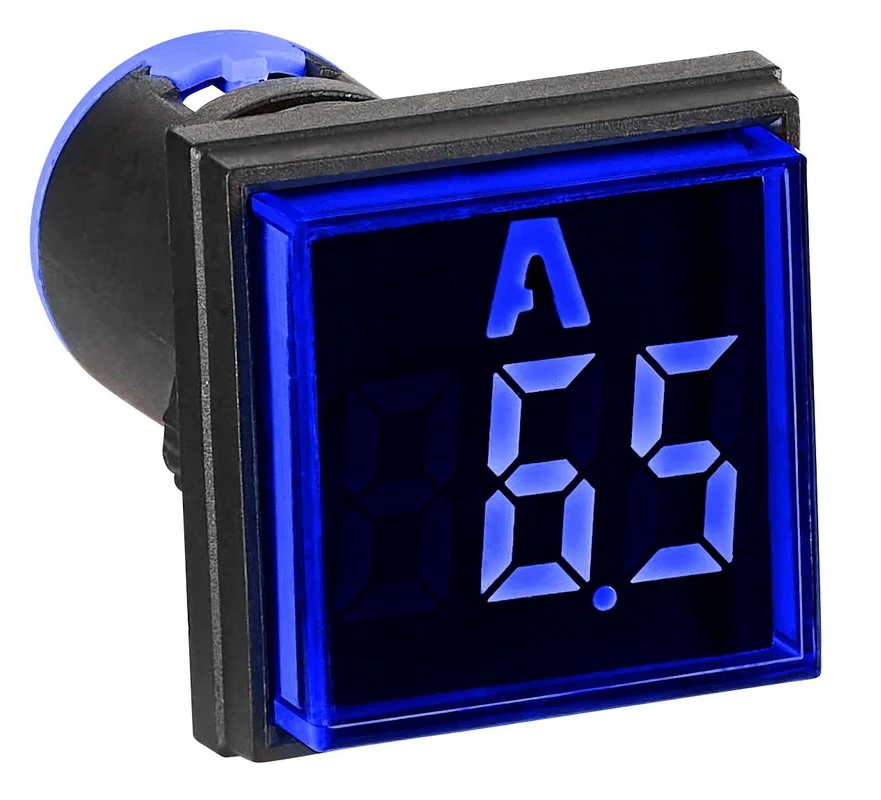

Das Amperemeter von Schrack der Serie LORA bietet eine präzise Strommessung von 0 bis 100 A AC in einem kompakten Gehäuse für den 22,5 mm Fronteinbau. Das rechteckige Messgerät verfügt über eine digitale Anzeige in blauer LED-Farbe und arbeitet in einem Spannungsbereich von 50 bis 500 ACV. Mit den Abmessungen von 51x32x32 mm und der Schutzart IP50 an der Front ist das Gerät für anspruchsvolle Montageumgebungen ausgelegt. Der beiliegende Stromwandler mit 300 mm Kabel ermöglicht die direkte Erfassung der Stromstärke in Steuerungen und Verteilern. Sie erhalten dieses Schrack Messgerät innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messbereich: 0 – 100 A AC – Erfasst präzise elektrische Stromstärken im Wechselstromnetz.
- Einbaudurchmesser: 22,5 mm – Standardisiertes Maß für die einfache Integration in Schaltschränke.
- Digitale Anzeige in Blau – Ermöglicht die schnelle und fehlerfreie Ablesung der Messwerte.
- Inklusive Stromwandler – Komplette Einheit mit 16 mm Innendurchmesser zur direkten Installation.
- Schutzart IP50 – Ausreichender Schutz gegen Staubablagerungen an der Frontseite.
Anwendungsbereiche
- Überwachung von Stromkreisen in industriellen Schaltanlagen.
- Einbau in Steuer- und Regeltechnik-Gehäuse zur Statusanzeige.
- Visualisierung der Stromaufnahme in Unterverteilungen.
- Einsatz in automatisierten Anlagen zur Prozesskontrolle.
Technische Details
| EAN | 9004840922783 |
| Einsatzhöhe | ≤ 2000Stk |
| Genauigkeit | ## |
| Norm | IEC 60947-5-1:2024; EN 60947-5-1:2017/AC:2020-05 |
| Anzeige | Digital |
| VE | 10Stk |
| Lebensdauer | ≥ 30000 h |
| Schutzart | IP50 (Außen), IP20 (Innen) |
| Bemessungsisolationsspannung [Ui] | 660V |
| Serie | LORA |
| Impulsspannungsfestigkeit | 2,5 kV |
| Luftfeuchtigkeit | 50% Luftfeuchtigkeit bei 40°C% |
| BEST. NR. | MGF52100B |
| Installationskategorie | II |
| Verschmutzungsgrad | 3 |
| Strom (Toleranz) | < 50 A ±1 A, ≥50 A ±2% |
| HLief-Artikel Nummer | 594988 |
| Strombereich | 0 – 100 ACA |
| Nettogewicht | 0,05kg/Stk |
| Beleuchtung | beleuchtbar |
| Bemessungsbetriebsspannung | 50-500 ACV |
| Bemessungsbetriebsstrom | ≤ 0,05A |
| LxBxH mm | 51x32x32 |
| Verpackungseinheit | 1Stk |
| Temperaturbereich – Betrieb | -25 bis +70 (Tagesdurchschnitt ≤35)°C |
| Messgröße | Strom |
| Optionales Zubehör | MM216400–; MM216392–; MM216480– |
| Bauart | Fronteinbau |
| Farbe der LED | Blau |
| Max. Umgebungstemperatur | 70°C |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGF52100B- | EAN: 9004840922783 | Hersteller-Art.-Nr.: 594988
Downloads
| Foto: Amperemeter, 22,5 mm, 0 – 100 A AC, blau, rechteckig Foto: Amperemeter, 22,5 mm, 0 – 100 A AC, blau, rechteckig Foto: Amperemeter, 22,5 mm, 0 – 100 A AC, blau, rechteckig Foto: Amperemeter, 22,5 mm, 0 – 100 A AC, blau, rechteckig Foto: Amperemeter, 22,5 mm, 0 – 100 A AC, blau, rechteckig |
| Montageanleitung: Amperemeter, 22,5 mm, 0 – 100 A AC, blau, rechteckig |
| Abmessungen: Produkt und Montageloch Abmessungen: Kabel und Stromwandler |
| Schaltbild: Amperemeter, 22,5 mm, 0 – 100 A AC, blau, rechteckig |
Suchbegriffe
Messgerät, Strommessgerät, Spannunsanzeiger, Lora, Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Messgerät, Amperemeter, Amperemeter, AC, LED, blau, viereckig
Häufig gestellte Fragen
Wie wird das 100 A Amperemeter im Schaltschrank montiert?
Das Messgerät ist für den Fronteinbau mit einem standardisierten Einbaudurchmesser von 22,5 mm konzipiert. Der beiliegende Stromwandler wird zur Messung einfach über die stromführende Leitung geklemmt und ist mittels Kabel mit dem Anzeigemodul verbunden.
Ist das Schrack LORA Amperemeter für Gleichstrom geeignet?
Nein, dieses Modell ist ausschließlich für die Messung von Wechselstrom (AC) im Bereich von 0 bis 100 A vorgesehen. Es arbeitet in einem Betriebsspannungsbereich von 50 bis 500 ACV.
Welche Abmessungen hat das Messgerät für den Einbau?
Das Gehäuse des Amperemeters ist rechteckig ausgeführt und besitzt die Maße 51x32x32 mm. Dank der kompakten Bauform lässt es sich platzsparend in handelsübliche Steuer- und Regeltechnik-Einheiten integrieren.
Was bedeutet die Schutzart IP50 bei diesem Messgerät?
Die Schutzart IP50 bezieht sich auf die Frontseite des eingebauten Geräts. Sie bietet einen Schutz gegen Staub in schädigender Menge, ist jedoch nicht gegen das Eindringen von Wasser geschützt, weshalb der Einsatz in trockenen Innenräumen empfohlen wird.
