Über dieses Produkt

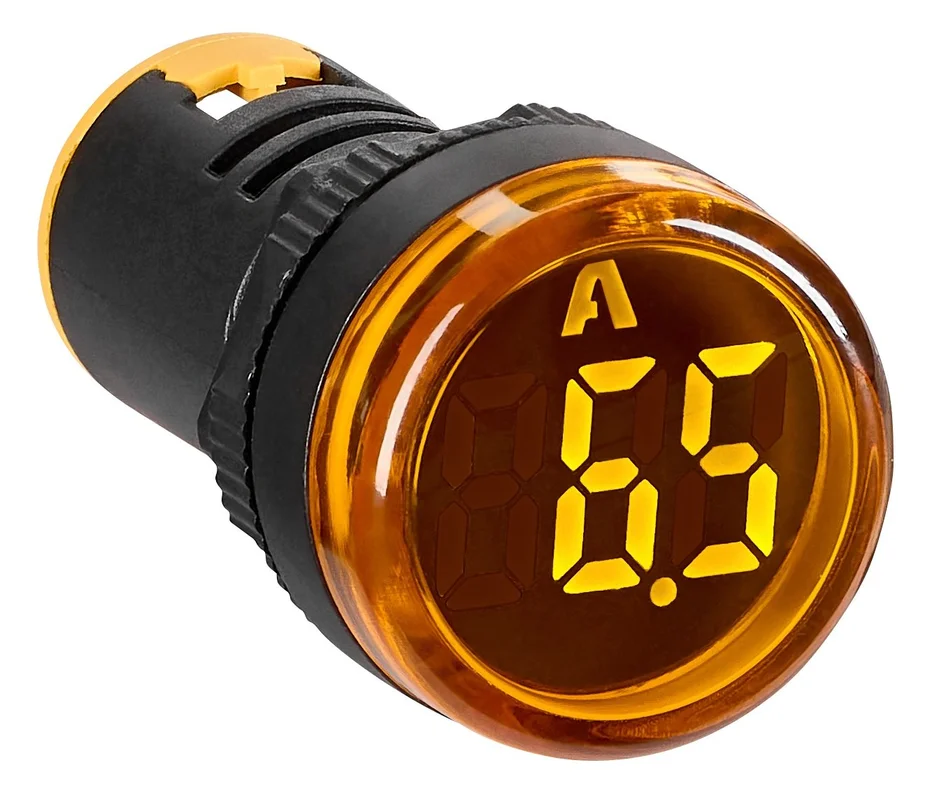

Das Amperemeter von Schrack aus der Serie LORA ist ein digitales Messgerät für den Fronteinbau mit einem Durchmesser von 22,5 mm und einem Messbereich von 0 bis 100 A AC. Das Gerät verfügt über eine gut ablesbare gelbe LED-Anzeige und wird inklusive eines externen Stromwandlers geliefert. Mit einer Bemessungsbetriebsspannung von 50 bis 500 V AC und der Schutzart IP65 bei Montage in abgedichteten Gehäusen deckt es einen breiten Einsatzbereich ab. Der Stromwandler besitzt einen Innendurchmesser von 16 mm und ist über ein 300 mm langes Kabel direkt mit der Anzeige verbunden. Das kompakte Messgerät eignet sich für die präzise Stromüberwachung in Schaltschränken und Anlagen. Das Schrack Amperemeter ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messbereich: 0 – 100 A AC – ermöglicht die direkte Überwachung hoher Stromstärken.
- Einbaudurchmesser: 22,5 mm – standardisiertes Maß für einfache Integration in Frontplatten.
- Digitale Anzeige mit gelber LED – sorgt für klare Lesbarkeit der Messwerte auch bei schlechteren Lichtverhältnissen.
- Inklusive Stromwandler mit 300 mm Kabel – sofort einsatzbereites Set für die sofortige Installation.
- Schutzart: IP53 (Front) bis IP65 (mit Dichtung) – flexibler Schutz gegen äußere Einflüsse.
Anwendungsbereiche
- Überwachung der Stromaufnahme in industriellen Schaltanlagen.
- Visualisierung der Lastströme in Verteilern der Elektro- und Haustechnik.
- Kontrolle von AC-Stromkreisen in Steuer- und Regelungseinheiten.
- Einbau in Fronttüren von Gehäusen zur permanenten Anlagenzustandsüberwachung.
Technische Details
| EAN | 9004840922714 |
| BEST. NR. | MGF50100Y |
| Einsatzhöhe | ≤ 2000Stk |
| Genauigkeit | ## |
| Norm | IEC 60947-5-1:2024; EN 60947-5-1:2017/AC:2020-05 |
| Anzeige | Digital |
| VE | 10Stk |
| Nettogewicht | 0,04kg/Stk |
| Lebensdauer | ≥ 30000 h |
| Bemessungsisolationsspannung [Ui] | 660V |
| HLief-Artikel Nummer | 594985 |
| Serie | LORA |
| Impulsspannungsfestigkeit | 2,5 kV |
| Luftfeuchtigkeit | 50% Luftfeuchtigkeit bei 40°C% |
| Installationskategorie | II |
| Verschmutzungsgrad | 3 |
| Strom (Toleranz) | < 50 A ±1 A, ≥50 A ±2% |
| Strombereich | 0 – 100 ACA |
| Beleuchtung | beleuchtbar |
| Bemessungsbetriebsspannung | 50-500 ACV |
| LxØ mm | 53×30 |
| Bemessungsbetriebsstrom | ≤ 0,05A |
| Verpackungseinheit | 1Stk |
| Temperaturbereich – Betrieb | -25 bis +70 (Tagesdurchschnitt ≤35)°C |
| Messgröße | Strom |
| Schutzart | IP53 (Außen), IP20 (Innen); IP65 (bei Einbau in abgedichtete Gehäuse) |
| Optionales Zubehör | MM216400–; MM216392–; MM216480– |
| Bauart | Fronteinbau |
| Farbe der LED | Gelb |
| Max. Umgebungstemperatur | 70°C |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGF50100Y- | EAN: 9004840922714 | Hersteller-Art.-Nr.: 594985
Downloads
| Foto: Amperemeter, 22,5 mm, 0 – 100 A AC, gelb, rund Foto: Amperemeter, 22,5 mm, 0 – 100 A AC, gelb, rund Foto: Amperemeter, 22,5 mm, 0 – 100 A AC, gelb, rund Foto: Amperemeter, 22,5 mm, 0 – 100 A AC, gelb, rund Foto: Amperemeter, 22,5 mm, 0 – 100 A AC, gelb, rund |
| Montageanleitung: Amperemeter, 22,5 mm, 0 – 100 A AC, gelb, rund |
| Abmessungen: Produkt und Montageloch Abmessungen: Kabel und Stromwandler |
| Schaltbild: Amperemeter, 22,5 mm, 0 – 100 A AC, gelb, rund |
Suchbegriffe
Messgerät, Strommessgerät, Spannunsanzeiger, Lora, Leuchtmelder, kontrollleuchte, Befehlsgeräte, druckknopfmelder, Signal, meldeleuchte, Messgerät, Amperemeter, Amperemeter, AC, LED, gelb, rund
Häufig gestellte Fragen
Wie wird das Schrack Amperemeter MGF50100Y montiert?
Das Amperemeter ist für den Fronteinbau in Gehäusefronten mit einem Standard-Einbaudurchmesser von 22,5 mm konzipiert. Der mitgelieferte Stromwandler wird einfach über den zu messenden Leiter geschoben und mittels des beiliegenden 300 mm Kabels an die Anzeige angeschlossen.
Kann das Amperemeter für Ströme über 100 A AC verwendet werden?
Nein, dieses Modell ist spezifisch für einen Messbereich von 0 bis 100 A AC ausgelegt. Für höhere Stromstärken sollte auf entsprechende Messwandler oder andere Messgeräte aus dem Schrack LORA-Sortiment zurückgegriffen werden.
Ist der Stromwandler im Lieferumfang enthalten?
Ja, bei dem Artikel MGF50100Y ist der passende Stromwandler mit 16 mm Innendurchmesser bereits im Lieferumfang enthalten. Er ist bereits mit einem Kabel für den direkten Anschluss an das Anzeigeinstrument vorkonfektioniert.
Welche Schutzart bietet das Schrack LORA Amperemeter?
Das Gerät bietet im eingebauten Zustand an der Frontseite die Schutzart IP53. Bei einer Montage in einem abgedichteten Gehäuse kann die Schutzart für den Frontbereich auf IP65 gesteigert werden.
