Description
Über dieses Produkt

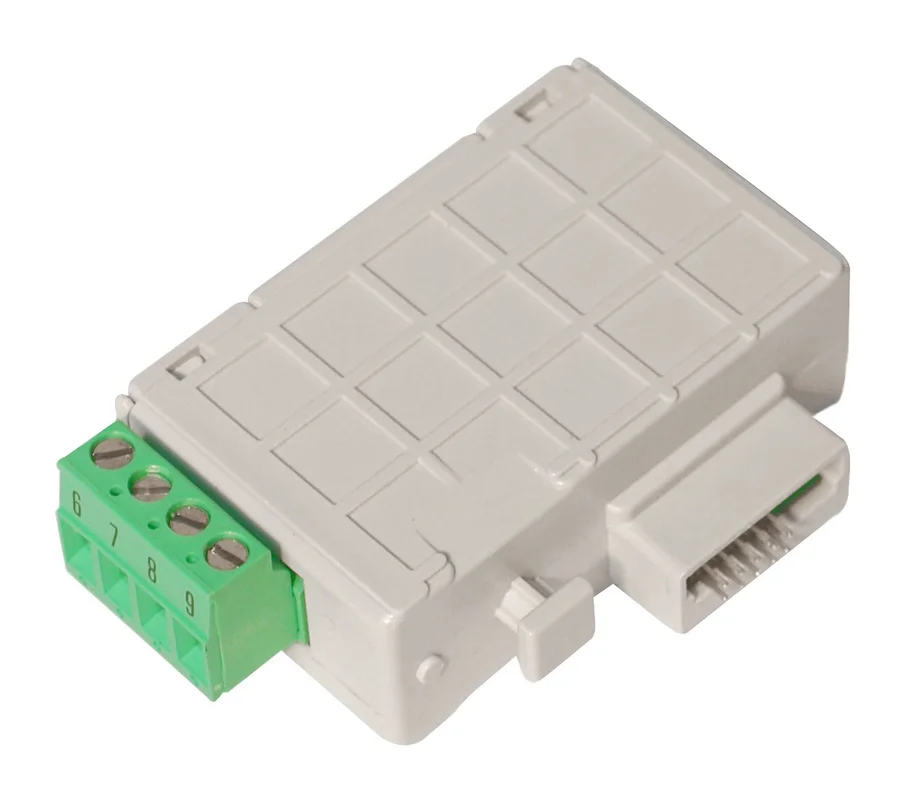

Das Steckmodul für Analogwerte von Schrack erweitert die Netzanalysatoren NA96 und NA96+ um eine präzise Analogausgangsfunktion. Das Modul arbeitet mit einer Genauigkeit der Klasse 0,5 und bietet einen Nennstrombereich von 0 bis 20 mA bzw. 4 bis 20 mA bei einer Einstellzeit von unter 600 ms. Es besteht aus selbstverlöschendem Polycarbonat mit den Abmessungen 47x21x58 mm und einem Gewicht von 30 g. Diese Komponente dient der zuverlässigen Signalübertragung und Systemintegration in der professionellen Messtechnik. Ihre Bestellung bei TELA erreicht Sie innerhalb von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Bauweise: Steckmodul für NA96 und NA96+ zur einfachen Systemerweiterung.
- Genauigkeit: Klasse 0,5 für exakte Messwertumformung.
- Ausgangssignal: Unidirektionaler Betrieb im Bereich 0–20 mA oder 4–20 mA.
- Anschluss: Schraubanschlüsse für starre Leiter bis 4,5 mm² und flexible Leiter bis 2,5 mm².
Anwendungsbereiche
- Erweiterung von Schrack Netzanalysatoren für analoge Prozessleittechnik.
- Integration in industrielle Energieüberwachungssysteme.
- Umsetzung digitaler Messwerte in analoge Steuersignale.
Technische Details
| EAN | 9004840551013 |
| CAD-Symbol | P |
| Anschluss | Schraubanschluss Leiter (fest) max. 4,5mm²; Schraubanschluss Draht (flexibel) max. 2,5mm² |
| Funktion | Steckmodul |
| Gehäuse | ## |
| Prüfkreis | Messeingang, Hilfsspannung, Ausgang 1 – Ausgang 2 |
| Eigenverbrauch | ≤ 1VA (Modul MGF3900M); ≤ 6VA (Kombination aus NA96 + Modul MGF3900M); ≤ 8VA (Kombination aus NA96 + 2 Module MGF3900M) |
| HLief-Artikel Nummer | IF96004/010 |
| Gehäusetyp | Steckgehäuse mit Anschluss für NA96 |
| CAD-external terminals | 1 |
| Nettogewicht | 0,03kg/Stk |
| LxBxH mm | 47x21x58 |
| Technische Daten | Typ: unidirektional; Genauigkeit: Klasse 0,5; Einstellzeit: ≤ 600ms; Nennstrom: 0 … 20 und 4 … 20 mA; Ausgangsbürde: ≤ 750 Ohm |
| Hersteller | Schrack |
| Isolationsprüfspannung | 2 kV R.M.S 50 Hz/1min (Kombination aus NA96 + Modul MGF3900M) |
| Verpackungseinheit | 1Stk |
| Gewicht (g) | 40 |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Ausgang | ## |
| Verlustleistung | 1,00W |
| Max. Umgebungstemperatur | 55°C |
| Vorteilscode CH | 1013-0205-32 |
| BEST. NR. | MGF3900M |
| Notwendiges Zubehör | MGF39000–; MGF39001– |
| Tiefe (inkl. Zusatzmodule) | 81mm |
| Min. Umgebungstemperatur | -25°C |
| Bauart | Zubehör |
| Hilfsspannung | ## |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGF3900M– | EAN: 9004840551013 | Hersteller-Art.-Nr.: IF96004/010
Downloads
| Foto: Steckmodul für Analogwerte zu NA96 und NA96+ |
| Montageanleitung: Steckmodul für Analogwerte zu NA96 und NA96+ |
| Katalogseite: Steckmodul für Analogwerte zu NA96 und NA96+ |
| Blätterkatalog Energie- und Industrietechnik |
Suchbegriffe
Messgerät, Strommessgerät, Spannunsanzeiger, Netzanalysatoren
Häufig gestellte Fragen
Ist das Schrack MGF3900M Steckmodul mit dem NA96+ kompatibel?
Ja, das Analogwert-Steckmodul MGF3900M ist explizit für den Einsatz mit den Netzanalysatoren NA96 sowie NA96+ ausgelegt. Es lässt sich direkt in das Gehäuse der Netzanalysatoren integrieren.
Welchen Ausgangsstrom bietet das Schrack MGF3900M Modul?
Das Modul ist unidirektional und unterstützt die gängigen Nennstrombereiche von 0 bis 20 mA sowie 4 bis 20 mA. Die Ausgangsbürde beträgt dabei maximal 750 Ohm.
Welches Zubehör wird für das Steckmodul benötigt?
Für den Betrieb des Moduls MGF3900M ist die Verwendung der entsprechenden Netzanalysator-Basisgeräte MGF39000– oder MGF39001– zwingend erforderlich. Achten Sie auf die korrekte Montage gemäß der Anleitung.
Wie hoch ist der Eigenverbrauch bei der Kombination mit dem NA96?
Der Eigenverbrauch variiert je nach Bestückung: Bei einem Modul MGF3900M liegt er bei maximal 6 VA in Kombination mit dem NA96, bei zwei Modulen in der Kombination steigt dieser auf maximal 8 VA.
