Über dieses Produkt

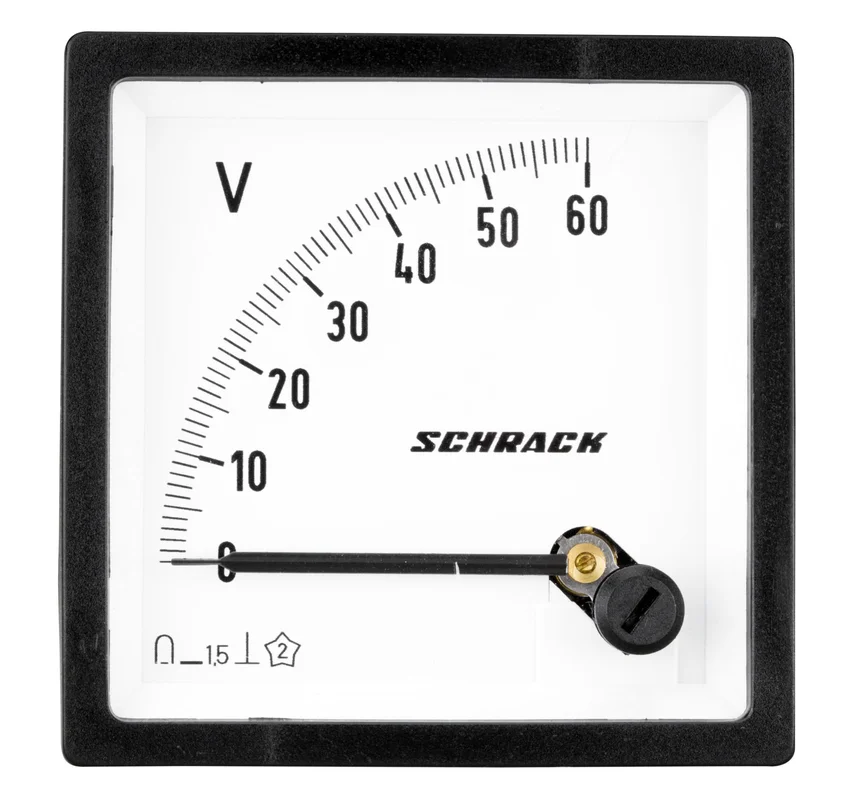

Das Voltmeter 72x72mm von Schrack ist ein präzises analoges Messgerät für die direkte Anzeige von Gleichspannungen bis 60V DC. Das Gerät verfügt über eine frontseitige Schutzart von IP52 und eine Einbautiefe von 58 mm bei einem Gehäusemaß von 72×72 mm. Die Messgenauigkeit liegt bei 1,5 Prozent bei einer Verlustleistung von 0,20 W. Der Einsatzbereich umfasst den Fronteinbau in Schalttafeln zur kontinuierlichen Spannungsüberwachung in industriellen Gleichstromanlagen. Wir liefern dieses Messgerät innerhalb von 1 bis 3 Werktagen direkt zu Ihnen. Das Schrack Voltmeter 72x72mm 60VDC können Sie jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messbereich 60V DC: Exakte Analoganzeige der anliegenden Gleichspannung.
- Baugröße 72x72mm: Standardisiertes Format für den einfachen Schalttafeleinbau.
- Schutzart IP52 (Front): Schutz gegen Staubablagerungen und Sprühwasser an der Schalttafelvorderseite.
- Präzise Skalierung: Genauigkeit von 1,5 Prozent für zuverlässige Messwerte im Betrieb.
- Vibrationsbeständig: Ausgelegt für anspruchsvolle Montageumgebungen nach VDE 0410.
Anwendungsbereiche
- Überwachung von Batteriespannungen in stationären Stromversorgungen.
- Anzeige von Gleichstrom-Versorgungsspannungen in Schaltanlagen.
- Integration in Steuerpulte von Maschinen- und Anlagensteuerungen.
- Prüfung von Gleichstromkreisen in der industriellen Elektrotechnik.
Technische Details
| EAN | 9004840088489 |
| Größe | 72x72mm |
| Nettogewicht | 0,18kg/Stk |
| Befestigungsart | Instrumente für vertikalen Einbau |
| BxHxT mm | 72x72x58 |
| Norm | EN 60051; VDE 0410; BS-89; EN 50081; EN 50082; EN 61010 |
| Hersteller | Schrack |
| Isolationsprüfspannung | 2 kV R.M.S 50 Hz/1min |
| Temperaturbereich – Transport/Lagerung | -25 bis +40°C |
| HLief-Artikel Nummer | YCC4VD15V00S00SM00SCHMGF |
| Verpackungseinheit | 1Stk |
| HxBxT mm | 72x72x58 |
| Genauigkeit | 1,5 Prozent |
| Anzeige | Analog |
| Bauart | Fronteinbau |
| Max. Umgebungstemperatur | 55°C |
| Referenztemperatur | +10 bis +30°C |
| Vibrationsbeständigkeit | VDE 0410, 2,5g, ±0,25mm, 50Hz |
| Verlustleistung | 0,20W |
| Schutzart | IP52 (Front), IP00 (Anschlüsse) |
| Schockfestigkeit | VDE 0410, 15G |
| Überlast (dauernd) | 1,2 Vn |
| Funktion | Voltmeter DC |
| BEST. NR. | MGF27060-A |
| Vorteilscode CH | 8489-0028-57 |
| Bürde | 3,0VA |
| Min. Umgebungstemperatur | -25°C |
| Überlast (kurzzeitig) | 2Vn 5s |
| Standard (nicht mehr in Verwendung) | EN 60051, VDE 0410, BS-89,EN 50081, EN 50082, EN 61010 |
| CAD-Symbol | P |
| Messbereich | 60V |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGF27060-A | EAN: 9004840088489 | Hersteller-Art.-Nr.: YCC4VD15V00S00SM00SCHMGF
Downloads
| CAD Zeichnung: Voltmeter, 72x72mm, 60VDC |
| Foto: Voltmeter, 72x72mm, 60VDC Foto: Voltmeter, 72x72mm, 60VDC |
| Katalogseite: Voltmeter, 72x72mm, 60VDC |
| Maßbild: Voltmeter, 72x72mm, 60VDC |
| Schaltbild: Voltmeter, 72x72mm, 60VDC |
Suchbegriffe
Messgerät, Strommessgerät, Spannunsanzeiger, Spannungsanzeiger, Spannungsmesser
Häufig gestellte Fragen
Wie wird das Schrack Voltmeter 72x72mm eingebaut?
Das Voltmeter ist für den Fronteinbau in Schalttafeln konzipiert. Es erfordert einen Ausschnitt von 72x72mm, in dem das Gerät vertikal eingebaut und fixiert wird.
Welchen Messbereich deckt dieses analoge Voltmeter ab?
Dieses Modell von Schrack ist ein spezifisches Voltmeter für Gleichstrom (DC) und deckt einen Messbereich bis maximal 60V DC ab.
Ist das Messgerät für den Außeneinsatz geeignet?
Die Frontseite ist mit der Schutzart IP52 gegen Staub und Sprühwasser geschützt, während die Anschlüsse IP00 aufweisen. Daher sollte das Gerät vorzugsweise in geschützten Schaltschränken oder Gehäusen montiert werden.
Kann ich das Voltmeter online bei TELA bestellen?
Ja, Sie können das analoge Voltmeter für 60VDC direkt bei TELA online bestellen. Nach der Bestellung erfolgt der Versand in der Regel innerhalb von 1 bis 3 Werktagen.
