Über dieses Produkt

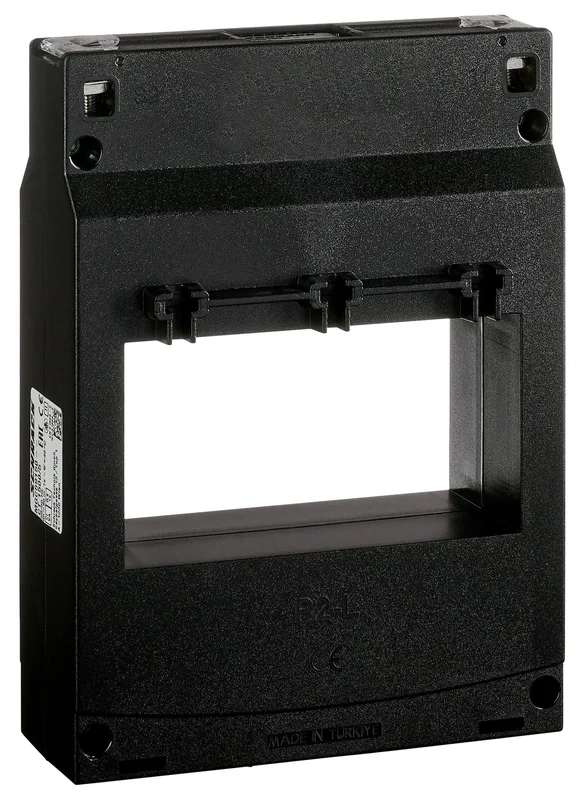

Der Schrack Stromwandler 2000A/5A ist ein präziser Durchsteckstromwandler mit einem Fensterausschnitt von 100x50mm für industrielle Messanwendungen. Das Gerät bietet eine Messgenauigkeit der Klasse 0,5 bei einer Bürde von 15VA und einem Nennstrom von 2000A auf der Primärseite sowie 5A auf der Sekundärseite. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat und erfüllt die Schutzart IP20. Dieser Wandler ist für den Einsatz an Kupferschienen mit einem Querschnitt von bis zu 100x50mm ausgelegt. Ihre Bestellung wird innerhalb von 1 bis 3 Werktagen direkt zu Ihnen geliefert. Diesen Schrack Stromwandler können Sie hier bei TELA kaufen – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 2000A/5A für exakte Strommessungen
- Genauigkeitsklasse: 0,5 für präzise Ergebnisse in der Energiekontrolle
- Bauart: Durchsteckstromwandler für einfache Montage auf Sammelschienen
- Gehäusematerial: Selbstverlöschendes Polycarbonat für erhöhte Betriebssicherheit
- Abmessungen: 127x65x173mm für kompakte Schaltanlagenintegration
Anwendungsbereiche
- Messung hoher Ströme in Niederspannungsverteilungen
- Integration in Netzanalysatoren und Stromzähler
- Überwachung von Kupferschienen in industriellen Anlagen
Technische Details
| EAN | 9004840985887 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| VE | 12Stk |
| LxBxH mm | 127x65x173 |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| HLief-Artikel Nummer | ENT.A100T 2000/5 15VA Cl:0,5 |
| Bürde | Klasse 0,5 (15VA) |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Bauart | Durchsteckstromwandler |
| Produktnorm | EN 61869-2 |
| AUSSCHNITT mm | 100×50 |
| Referenztemperatur | 23°C ±1°C°C |
| Verwendungszweck | für Kupferschienen bis 100 x 50mm |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Eingangsstrom | 2000A |
| Ausschnitt | 100x50mm |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Max. Sammelschiene | 100x50mm |
| Nennfrequenz | 50-60HzHz |
| Schutzart | IP20 |
| Nennstrom Primärseite Ipr | 2000A |
| Kurzzeitstrom Ith | < 60Ipr |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Arbeitsbedingungen | ## |
| BEST. NR. | MGC59200 |
| Min. Umgebungstemperatur | -25°C |
| Nettogewicht | 0,72kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC59200– | EAN: 9004840985887 | Hersteller-Art.-Nr.: ENT.A100T 2000/5 15VA Cl:0,5
Downloads
MGC59200–
Maßbild MGC59200–
3D-Daten (.stp): Stromwandler, 2000A/5A, 100x50mm, Klasse 0,5, 15VA
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was ist bei der Inbetriebnahme der Sekundärseite des Schrack Stromwandlers zu beachten?
Der Wandler darf niemals mit offener Sekundärseite betrieben werden, da dies zu gefährlichen Überspannungen und zur Überhitzung des Bauteils führt. Beim Anschließen oder Abklemmen eines Zählers oder Netzanalysators muss die Sekundärseite zwingend kurzgeschlossen werden.
Für welche Sammelschienengrößen ist der Schrack MGC59200 geeignet?
Dieser Durchsteckstromwandler ist spezifisch für Kupferschienen mit einem maximalen Querschnitt von 100x50mm konzipiert. Der integrierte Fensterausschnitt von 100x50mm sorgt für eine passgenaue Montage.
Welche Genauigkeit bietet der Stromwandler 2000A/5A?
Das Modell entspricht der Genauigkeitsklasse 0,5. Dies garantiert bei 100% und 120% des Nennstroms eine maximale Fehlertoleranz von ±0,5%, was eine zuverlässige Stromerfassung ermöglicht.
Welche Umgebungsbedingungen verträgt der Stromwandler?
Der Wandler ist für eine Betriebstemperatur zwischen -5°C und +40°C ausgelegt, wobei eine maximale Umgebungstemperatur von 60°C nicht überschritten werden sollte. Zudem ist das Gehäuse in Schutzart IP20 ausgeführt.
