Über dieses Produkt

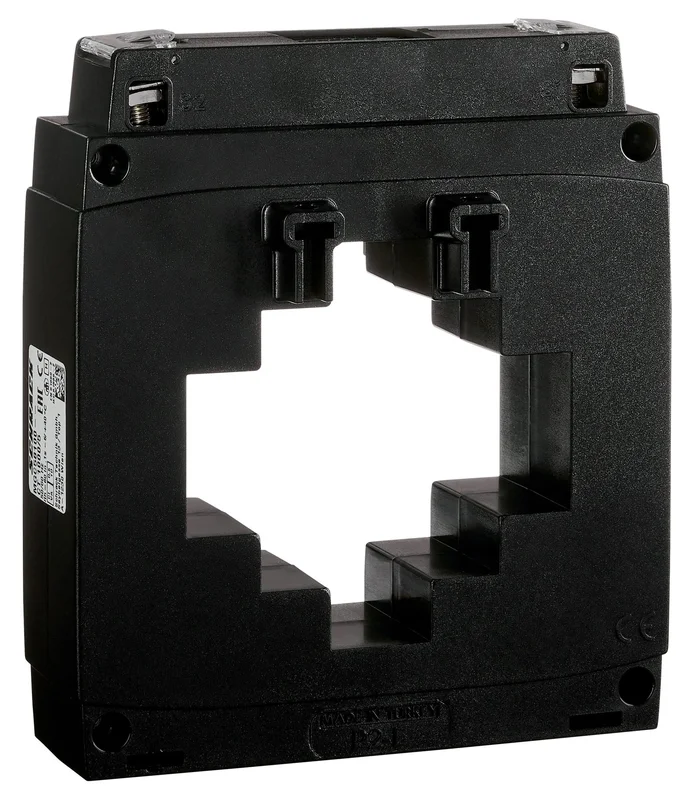

Der Schrack Stromwandler 2000A/5A ist ein Durchsteckstromwandler für Sammelschiene 80x30mm, der für präzise Strommessungen in der Klasse 0,5 ausgelegt ist. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat und erfüllt die Anforderungen der Schutzart IP20 bei einer Bemessungsleistung von 15VA. Der Wandler arbeitet mit einem Eingangsstrom von 2000A und einem Sekundärstrom von 5A bei einer Nennfrequenz von 50-60Hz. Mit seinen Abmessungen von 128x57x145mm ist er für den Einsatz in Schaltanlagen und Unterverteilungen konzipiert, in denen Kupferschienen bis 80x30mm verbaut sind. Sie erhalten diesen Stromwandler bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 2000A/5A — ermöglicht exakte Strommessungen in der Industrie.
- Bauart: Durchsteckstromwandler — einfache Montage auf Sammelschienen bis 80x30mm.
- Genauigkeitsklasse: 0,5 — sorgt für präzise Messergebnisse bei 15VA Bürde.
- Gehäusematerial: Polycarbonat — bietet selbstverlöschende Eigenschaften für hohe Sicherheit.
- Schutzart: IP20 — robuster Schutz gegen Fremdkörper im Betrieb.
Anwendungsbereiche
- Integration in industrielle Niederspannungsschaltanlagen.
- Messwerterfassung für digitale Stromzähler und Netzanalysatoren.
- Überwachung von Lastströmen in Verteilungssystemen mit Kupferschienen.
- Energieoptimierung und Lastmanagement in gewerblichen Gebäuden.
Technische Details
| EAN | 9004840985856 |
| Nettogewicht | 0,62kg/Stk |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| VE | 12Stk |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Verwendungszweck | für Kupferschienen bis 80 x 30mm |
| Bürde | Klasse 0,5 (15VA) |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Klasse | 0,5 |
| AUSSCHNITT mm | 80×30 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Bauart | Durchsteckstromwandler |
| HLief-Artikel Nummer | ENT.A80 2000/5 15VA Cl:0,5 |
| Produktnorm | EN 61869-2 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Eingangsstrom | 2000A |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Schutzart | IP20 |
| Nennstrom Primärseite Ipr | 2000A |
| Kurzzeitstrom Ith | < 60Ipr |
| Max. Sammelschiene | 80x30mm |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| BEST. NR. | MGC58200 |
| Arbeitsbedingungen | ## |
| Ausschnitt | 80x30mm |
| LxBxH mm | 128x57x145 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC58200– | EAN: 9004840985856 | Hersteller-Art.-Nr.: ENT.A80 2000/5 15VA Cl:0,5
Downloads
| MGC58200– |
| Maßbild MGC58200– |
| 3D-Daten (.stp): Stromwandler, 2000A/5A, 80x30mm, Klasse 0,5, 15VA |
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was ist bei der Montage des 2000A Stromwandlers zu beachten?
Der Schrack Durchsteckstromwandler ist für Kupferschienen mit einem maximalen Querschnitt von 80x30mm ausgelegt. Stellen Sie bei der Installation sicher, dass die Schiene mittig durch den Wandler geführt wird und die Anschlussklemmen mit einem Drehmoment von 2Nm befestigt sind.
Warum darf der Stromwandler nicht mit offener Sekundärseite betrieben werden?
Der Betrieb bei offener Sekundärseite führt zu gefährlichen Überspannungen und kann eine Überhitzung oder Zerstörung des Wandlers zur Folge haben. Deshalb muss die Sekundärseite zwingend kurzgeschlossen werden, wenn kein Messgerät oder Zähler angeschlossen ist.
Welche Genauigkeit bietet der Wandler MGC58200?
Das Modell entspricht der Genauigkeitsklasse 0,5. Dies bedeutet, dass bei einer Volllast (100% In) eine Fehlertoleranz von ±0,5% eingehalten wird, was eine präzise Auswertung durch Netzanalysatoren oder Stromzähler gewährleistet.
Welcher Temperaturbereich ist für den Betrieb zulässig?
Der Stromwandler ist für einen Betriebstemperaturbereich von -5°C bis +40°C spezifiziert. Die maximale Umgebungstemperatur darf dabei 60°C nicht dauerhaft überschreiten, um die Funktionssicherheit gemäß Klasse B Isolation zu garantieren.
