Description
Über dieses Produkt

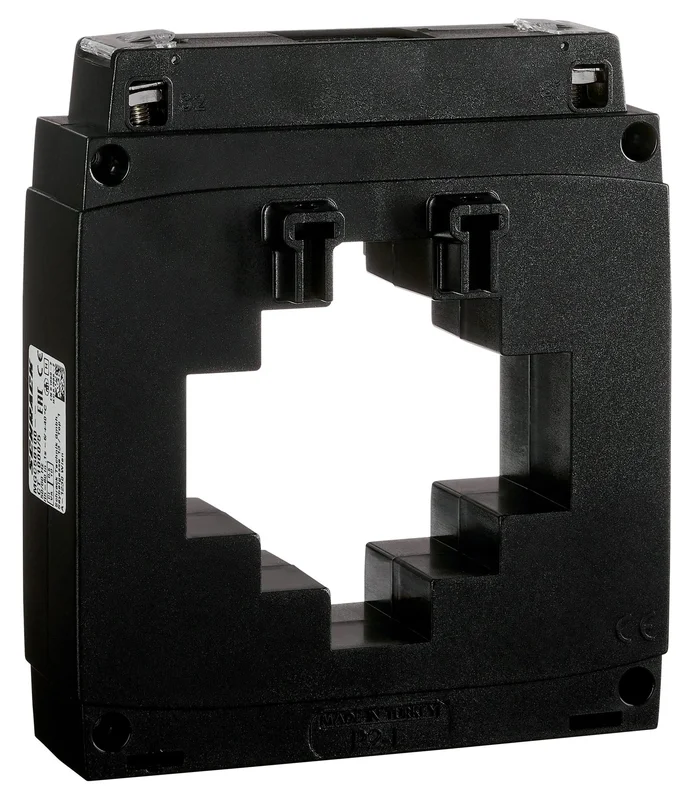

Der Schrack Stromwandler 1500A/5A für 80x30mm Sammelschienen ermöglicht eine präzise Strommessung in industriellen Verteilungsanlagen. Dieses Modell der Serie MGC arbeitet mit einem Eingangsstrom von 1500A, einem Sekundärstrom von 5A und erfüllt die Genauigkeitsklasse 0,5 bei einer Bürde von 15VA. Der Durchsteckstromwandler besteht aus selbstverlöschendem Polycarbonat und ist für eine maximale Betriebsspannung von 0,72kV ausgelegt. Dank der kompakten Bauweise von 128x57x145mm lässt er sich effizient auf Kupferschienen bis zu einem Ausschnitt von 80x30mm montieren. Sie können diesen Stromwandler bei TELA online kaufen und erhalten ihn innerhalb von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messbereich: 1500A Primärstrom zu 5A Sekundärstrom für exakte Messdaten.
- Bauart: Durchsteckstromwandler für Kupferschienen bis 80x30mm zur einfachen Installation.
- Genauigkeitsklasse: 0,5 bei 15VA Bürde für verlässliche Analyseergebnisse.
- Material: Selbstverlöschendes Polycarbonatgehäuse für erhöhte Sicherheit in Schaltschränken.
Anwendungsbereiche
- Messung und Überwachung in Niederspannungshauptverteilungen.
- Integration in Netzanalysatoren und Stromzähler zur Verbrauchsoptimierung.
- Nachrüstung in bestehende Schaltanlagen auf Sammelschienensystemen.
Technische Details
| EAN | 9004840985849 |
| BEST. NR. | MGC58150 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Eingangsstrom | 1500A |
| VE | 12Stk |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Verwendungszweck | für Kupferschienen bis 80 x 30mm |
| Nennstrom Primärseite Ipr | 1500A |
| Bürde | Klasse 0,5 (15VA) |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| HLief-Artikel Nummer | ENT.A80 1500/5 15VA Cl:0,5 |
| Klasse | 0,5 |
| AUSSCHNITT mm | 80×30 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Bauart | Durchsteckstromwandler |
| Produktnorm | EN 61869-2 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Schutzart | IP20 |
| Nettogewicht | 0,59kg/Stk |
| Kurzzeitstrom Ith | < 60Ipr |
| Max. Sammelschiene | 80x30mm |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Arbeitsbedingungen | ## |
| Ausschnitt | 80x30mm |
| LxBxH mm | 128x57x145 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC58150– | EAN: 9004840985849 | Hersteller-Art.-Nr.: ENT.A80 1500/5 15VA Cl:0,5
Downloads
MGC58150–
Maßbild MGC58150–
3D-Daten (.stp): Stromwandler, 1500A/5A, 80x30mm, Klasse 0,5, 15VA
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was ist bei der Installation des Schrack Stromwandlers an der Sekundärseite zu beachten?
Der Stromwandler darf niemals mit offener Sekundärseite betrieben werden, da dies zu gefährlichen Überspannungen und Überhitzung führt. Stellen Sie sicher, dass die Sekundärseite bei der Montage von Messgeräten oder Netzanalysatoren stets kurzgeschlossen bleibt.
Für welche Sammelschienenabmessungen ist der Schrack MGC58150 geeignet?
Dieser Durchsteckstromwandler ist für die Montage auf Kupferschienen mit einem maximalen Ausschnitt von 80x30mm ausgelegt. Bitte prüfen Sie vor der Bestellung, ob Ihre Sammelschiene diese Maße nicht überschreitet.
Welche Genauigkeit bietet der Stromwandler 1500A/5A bei Volllast?
Bei einer Belastung von 100% bzw. 120% des Nennstroms beträgt die Genauigkeit gemäß Klasse 0,5 exakt ±0,5%. Dies garantiert eine präzise Messwerterfassung für Ihre Energieanalyse.
Kann der Stromwandler in Industrieumgebungen mit erhöhten Temperaturen eingesetzt werden?
Das Gerät ist für einen Betriebstemperaturbereich von -5 bis +40°C zugelassen und hält eine maximale Umgebungstemperatur von bis zu 60°C stand. Das Gehäuse aus selbstverlöschendem Polycarbonat sorgt dabei für die notwendige Sicherheit.
