Über dieses Produkt

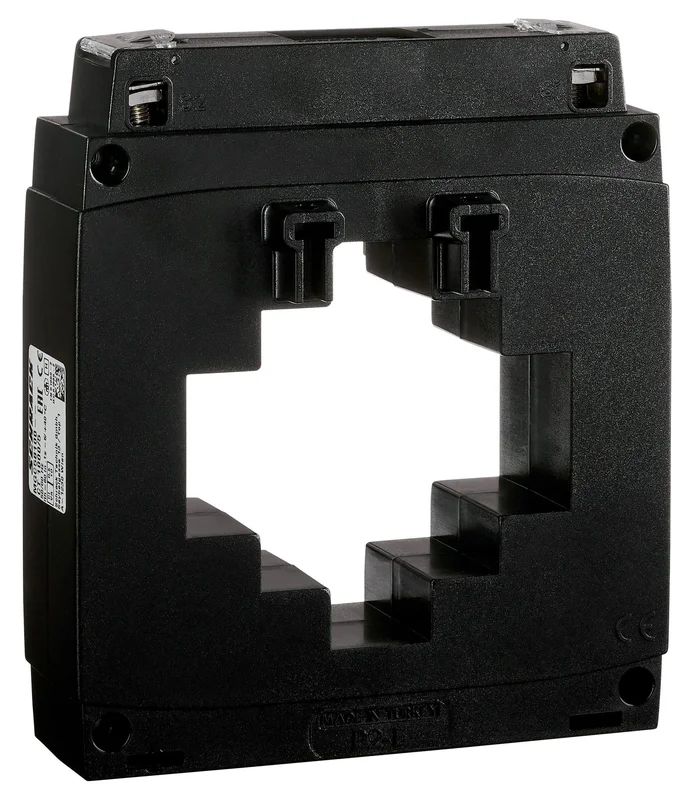

Der Schrack Stromwandler 1000A/5A für Sammelschienen mit 80×30 mm bietet eine präzise Messung mit einer Genauigkeitsklasse von 0,5 und einer Bürde von 10VA. Dieser Durchsteckstromwandler wandelt Primärströme von 1000A in einen sekundären Messstrom von 5A um und ist in einem selbstverlöschenden Polycarbonatgehäuse untergebracht. Die Montage ist für Kupferschienen bis zu einer Größe von 80×30 mm ausgelegt und entspricht der Schutzart IP20. Der Einsatz erfolgt primär in der industriellen Elektrotechnik zur präzisen Stromerfassung in Schaltanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom: 1000A bei einem Sekundärausgang von 5A für genaue Messwerte.
- Genauigkeitsklasse: 0,5 ermöglicht exakte Ergebnisse bei variablen Lastströmen.
- Bauart: Kompakter Durchsteckstromwandler mit 80×30 mm Ausschnitt für eine einfache Installation.
- Gehäusematerial: Selbstverlöschendes Polycarbonat sorgt für Sicherheit und Beständigkeit in Schaltkästen.
- Betriebstemperatur: Geeignet für einen Bereich von -5 bis +40°C in verschiedenen Umgebungen.
Anwendungsbereiche
- Integration in Stromverteilungen für die präzise Wirkleistungsmessung.
- Einsatz in Netzanalysatoren zur Überwachung von Industriegeräten.
- Anschluss an digitale Stromzähler in Niederspannungsschaltanlagen.
- Montage auf Kupferschienen zur effizienten Stromüberwachung.
Technische Details
| EAN | 9004840985832 |
| BEST. NR. | MGC58100 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bürde | Klasse 0,5 (10VA) |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| VE | 12Stk |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Verwendungszweck | für Kupferschienen bis 80 x 30mm |
| Nettogewicht | 0,57kg/Stk |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Klasse | 0,5 |
| AUSSCHNITT mm | 80×30 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Bauart | Durchsteckstromwandler |
| Produktnorm | EN 61869-2 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Eingangsstrom | 1000A |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Schutzart | IP20 |
| HLief-Artikel Nummer | ENT.A80 1000/5 10VA Cl:0,5 |
| Kurzzeitstrom Ith | < 60Ipr |
| Max. Sammelschiene | 80x30mm |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Arbeitsbedingungen | ## |
| Ausschnitt | 80x30mm |
| LxBxH mm | 128x57x145 |
| Min. Umgebungstemperatur | -25°C |
| Nennstrom Primärseite Ipr | 1000A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC58100– | EAN: 9004840985832 | Hersteller-Art.-Nr.: ENT.A80 1000/5 10VA Cl:0,5
Downloads
| MGC58100– MGC58100– MGC58100– MGC58100– MGC58100– MGC58100– MGC58100– |
| Maßbild MGC58100– |
| 3D-Daten (.stp): Stromwandler, 1000A/5A, 80x30mm, Klasse 0,5, 10VA |
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Warum muss die Sekundärseite eines Stromwandlers kurzgeschlossen werden?
Der Betrieb eines Stromwandlers mit offener Sekundärseite führt zu gefährlichen Überspannungen und einer Überhitzung des Bauteils. Bei Arbeiten an angeschlossenen Messgeräten oder Zählern muss die Sekundärseite daher zwingend kurzgeschlossen werden, um den Wandler zu schützen.
Für welche Sammelschienengrößen ist der Schrack MGC58100 geeignet?
Dieser Durchsteckstromwandler ist spezifisch für den Einsatz auf Kupferschienen mit einem maximalen Querschnitt von 80×30 mm konzipiert. Der Ausschnitt von 80×30 mm erlaubt eine präzise und feste Montage auf diesen Schienenmaßen.
Welche Genauigkeit bietet der Schrack Stromwandler 1000A/5A?
Der Schrack Stromwandler arbeitet mit der Genauigkeitsklasse 0,5. Dies bedeutet, dass der Messfehler bei 100% des Nennstroms lediglich ±0,5% beträgt, was eine verlässliche Datenerfassung für professionelle Netzanalysatoren sicherstellt.
Wie hoch ist der Nennstrom Primär- und Sekundärseite dieses Modells?
Dieser Stromwandler besitzt einen primären Nennstrom von 1000A und wandelt diesen in einen standardisierten sekundären Messstrom von 5A um. Damit ist er für hohe Lastströme in industriellen Anwendungen optimiert.
