Über dieses Produkt

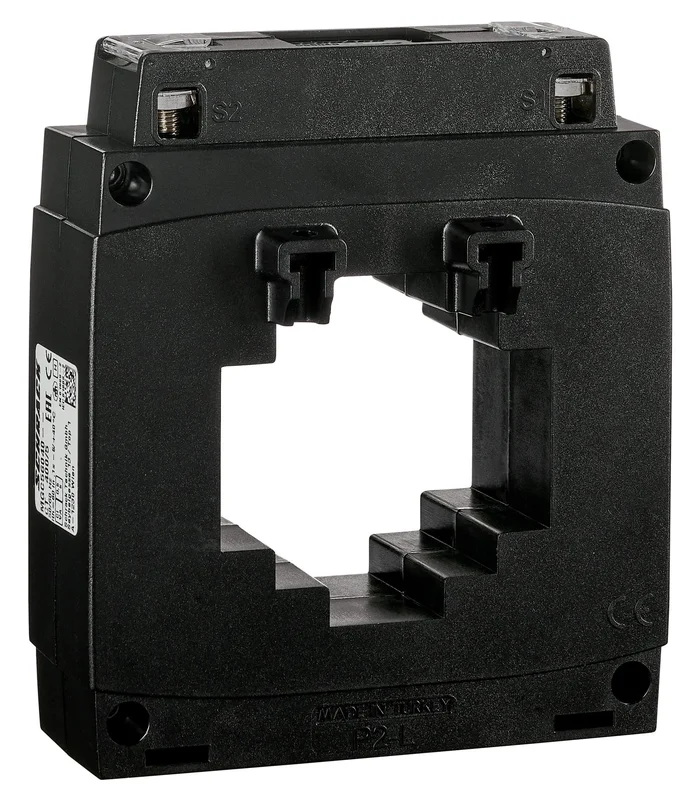

Der Schrack Stromwandler 1000A/5A ist ein präziser Durchsteckstromwandler für Sammelschienen mit den Maßen 60x30mm oder 50x30mm. Dieses Modell der Serie MGC arbeitet mit einer Genauigkeitsklasse 0,5 und einer Bürde von 10VA bei einer Nennfrequenz von 50-60Hz. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat und erfüllt die Schutzart IP20 für den Einsatz unter kontrollierten Bedingungen. Der Wandler ist für eine primäre Stromstärke von 1000A ausgelegt und transformiert diese präzise auf den sekundären Nennstrom von 5A. Dieser Wandler findet Verwendung in industriellen Schaltanlagen zur Strommessung und Energieerfassung. Sie erhalten diesen Artikel innerhalb von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom 1000A: Ermöglicht die Messung hoher Stromstärken für präzise Analysen.
- Genauigkeitsklasse 0,5: Sorgt für exakte Messwerte bei Netzanalysatoren und Zählern.
- Kompakte Bauform: Mit 110x57x127mm und 0,46kg Nettogewicht einfache Montage auf Kupferschienen.
- Robustes Gehäuse: Polycarbonat, selbstverlöschend, schützt vor mechanischen Einflüssen bis 60°C Umgebungstemperatur.
- Sichere Montage: Anzugsdrehmoment von 2Nm gewährleistet festen Sitz auf der Schiene.
Anwendungsbereiche
- Messung von hohen Strömen in Niederspannungs-Hauptverteilungen.
- Integration in Stromzähler-Schränke zur Wirkleistungs- und Stromerfassung.
- Überwachung von Kupferschienen in industriellen Schaltanlagen.
- Einsatz mit Netzanalysatoren zur Überwachung der Energiequalität.
Technische Details
| EAN | 9004840985771 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bürde | Klasse 0,5 (10VA) |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| VE | 12Stk |
| AUSSCHNITT mm | 50×30 / 60×10 |
| BEST. NR. | MGC56100 |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Max. Sammelschiene | 50x30mm; 60x10mm |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Bauart | Durchsteckstromwandler |
| Produktnorm | EN 61869-2 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Eingangsstrom | 1000A |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Schutzart | IP20 |
| Nettogewicht | 0,46kg/Stk |
| HLief-Artikel Nummer | ENT.A60 1000/5 10VA Cl:0,5 |
| Kurzzeitstrom Ith | < 60Ipr |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| LxBxH mm | 110x57x127 |
| Ausschnitt | 50×30 / 60x10mm |
| Verwendungszweck | für Kupferschienen bis 50 x 30mm; für Kupferschienen bis 60 x 10mm |
| Arbeitsbedingungen | ## |
| Min. Umgebungstemperatur | -25°C |
| Nennstrom Primärseite Ipr | 1000A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC56100– | EAN: 9004840985771 | Hersteller-Art.-Nr.: ENT.A60 1000/5 10VA Cl:0,5
Downloads
MGC56100–
Maßbild MGC56100–
3D-Daten (.stp): Stromwandler, 1000A/5A, 60 x 30mm, Klasse 0,5, 10VA
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Welche Sammelschienengrößen passen für den Schrack Stromwandler MGC56100?
Dieser Durchsteckstromwandler ist für Kupferschienen mit einem Querschnitt von bis zu 50 x 30mm oder alternativ 60 x 10mm konzipiert. Die Montage erfolgt durch einfaches Durchstecken der Sammelschiene durch das Gehäusefenster.
Warum muss die Sekundärseite des Stromwandlers kurzgeschlossen werden?
Der Wandler darf keinesfalls mit offener Sekundärseite betrieben werden, wenn er primärseitig unter Strom steht. Ein Betrieb bei offener Sekundärseite führt zu gefährlichen Überspannungen und kann den Wandler durch Überhitzung zerstören.
Wie präzise ist der Wandler mit 1000A/5A bei Teillast?
Bei einer Genauigkeitsklasse von 0,5 beträgt der Fehler bei 100% und 120% Nennstrom etwa ±0,5%. Bei geringeren Lasten, wie 5% Nennstrom, liegt die Abweichung bei etwa ±1,5%.
Welche Umgebungstemperaturen sind für den Schrack MGC56100 zulässig?
Der Betriebsbereich des Wandlers liegt zwischen -5°C und +40°C, wobei die maximale Umgebungstemperatur im Einsatz 60°C nicht überschreiten sollte. Für die Lagerung sind Temperaturen zwischen -25°C und +60°C zulässig.
