Über dieses Produkt

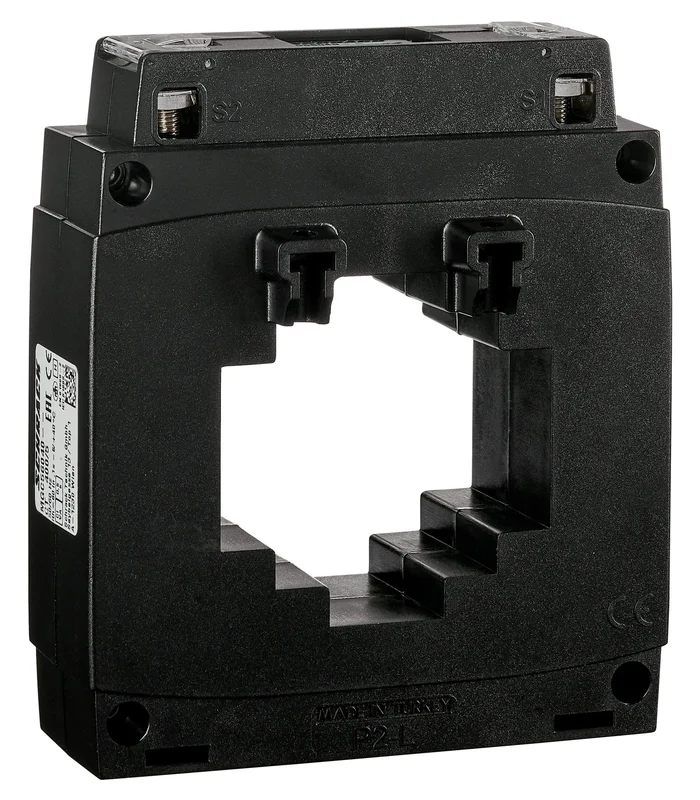

Der Schrack Stromwandler 800A/5A für Sammelschienen bis 60 x 30 mm bietet eine präzise Strommessung der Klasse 0,5 bei 10VA Bürde. Das Durchsteckmodell ist in einem selbstverlöschenden Polycarbonatgehäuse untergebracht und erreicht die Schutzart IP20. Mit Abmessungen von 110 x 57 x 127 mm eignet sich das Bauteil für Kupferschienen der Formate 50 x 30 mm sowie 60 x 10 mm. Der Einsatz erfolgt primär in der industriellen Elektrotechnik zur Erfassung hoher Ströme in Schaltanlagen. Der Artikel ist mit einer Lieferzeit von 1 bis 3 Werktagen bei TELA verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom 800A / Sekundärstrom 5A: Ermöglicht exakte Strommessungen in elektrischen Anlagen.
- Genauigkeitsklasse 0,5: Gewährleistet zuverlässige Messergebnisse bei unterschiedlichen Lastströmen.
- Kompakte Bauform 110x57x127 mm: Einfache Integration in bestehende Schaltschrankkonfigurationen.
- Selbstverlöschendes Polycarbonat: Erhöhte Sicherheit durch flammhemmendes Gehäusematerial.
Anwendungsbereiche
- Messung von Primärströmen in Niederspannungs-Verteilersystemen.
- Überwachung von Energiewerten durch Anbindung an Netzanalysatoren oder Stromzähler.
- Nachrüstung in Schaltanlagen mit bestehenden Kupferschienen-Systemen.
Technische Details
| EAN | 9004840985764 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bürde | Klasse 0,5 (10VA) |
| BEST. NR. | MGC56080 |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| VE | 12Stk |
| AUSSCHNITT mm | 50×30 / 60×10 |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Max. Sammelschiene | 50x30mm; 60x10mm |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Bauart | Durchsteckstromwandler |
| Produktnorm | EN 61869-2 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Eingangsstrom | 800A |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Schutzart | IP20 |
| Nennstrom Primärseite Ipr | 800A |
| Nettogewicht | 0,45kg/Stk |
| HLief-Artikel Nummer | ENT.A60 800/5 10VA Cl:0,5 |
| Kurzzeitstrom Ith | < 60Ipr |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| LxBxH mm | 110x57x127 |
| Ausschnitt | 50×30 / 60x10mm |
| Verwendungszweck | für Kupferschienen bis 50 x 30mm; für Kupferschienen bis 60 x 10mm |
| Arbeitsbedingungen | ## |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC56080– | EAN: 9004840985764 | Hersteller-Art.-Nr.: ENT.A60 800/5 10VA Cl:0,5
Downloads
| MGC56080– |
| Maßbild MGC56080– |
| 3D-Daten (.stp): Stromwandler, 800A/5A, 60 x 30mm, Klasse 0,5, 10VA |
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was ist bei der Inbetriebnahme des Schrack 800A/5A Stromwandlers zu beachten?
Der Stromwandler darf unter keinen Umständen mit offener Sekundärseite betrieben werden, da dies lebensgefährliche Überspannungen und eine Überhitzung des Bauteils verursacht. Stellen Sie bei der Installation oder beim Entfernen des Messgerätes sicher, dass die Sekundärseite kurzgeschlossen ist.
Für welche Sammelschienengrößen ist dieser Schrack Stromwandler geeignet?
Dieser Durchsteckstromwandler ist für Kupferschienen mit einem maximalen Querschnitt von 50 x 30 mm oder 60 x 10 mm ausgelegt. Der entsprechende Ausschnitt für die Sammelschiene ist bereits für diese Dimensionen vorbereitet.
Wie präzise misst der Stromwandler 800A/5A mit Klasse 0,5?
Die Messgenauigkeit der Klasse 0,5 bezieht sich auf den Nennstrom. Bei 100% oder 120% des Eingangsstroms beträgt der Fehler maximal ±0,5%, bei niedrigeren Lastströmen (5% bis 20% In) steigt der Fehlerbereich gemäß technischer Spezifikation entsprechend an.
Wo kann ich diesen Stromwandler online bestellen?
Sie können den Schrack Stromwandler (Artikel-Nr. MGC56080–) direkt bei TELA online bestellen. Wir bieten eine schnelle Abwicklung und eine Lieferzeit von 1 bis 3 Werktagen für diesen Artikel.
