Description
Über dieses Produkt

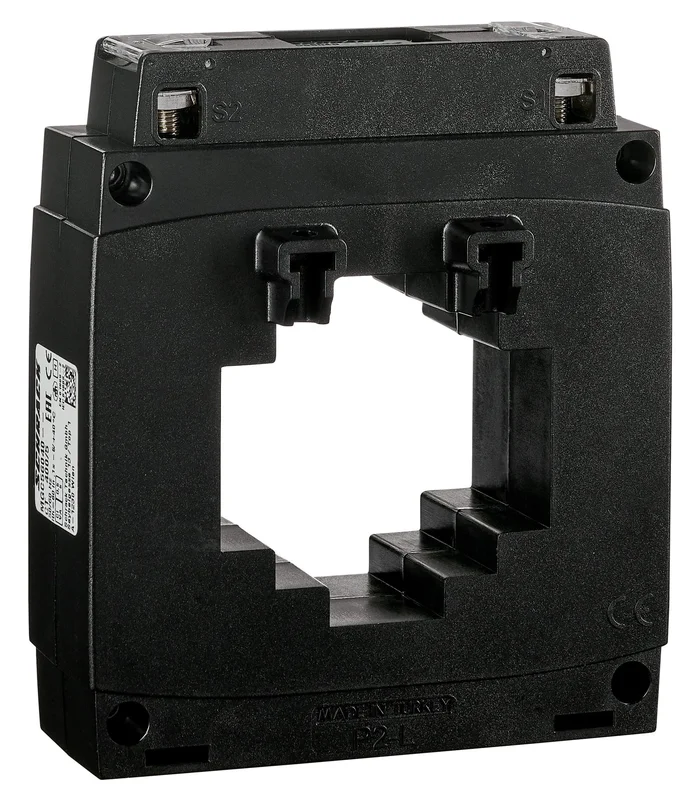

Der Stromwandler 400A/5A von Schrack ist ein präziser Durchsteckstromwandler für Sammelschienen mit den Maßen 60 x 30 mm. Das Gerät arbeitet mit einer Nennleistung von 5VA in der Genauigkeitsklasse 0,5 bei einem Primärstrom von 400A und einem Sekundärstrom von 5A. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat und erfüllt die Schutzart IP20. Der Einsatz erfolgt in Schaltanlagen zur präzisen Strommessung bei einer maximalen Betriebsspannung von 0,72 kV. Sie erhalten diesen Schrack Stromwandler innerhalb von 1 bis 3 Werktagen direkt aus unserem Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messbereich: 400A Primärstrom bei 5A Sekundärstrom – ermöglicht präzise Erfassung der Stromwerte.
- Bauform: Durchsteckstromwandler für Sammelschienen bis 60×10 mm oder 50×30 mm – flexibel in der Montage.
- Genauigkeitsklasse: 0,5 (5VA) – sorgt für verlässliche Messwerte in industriellen Applikationen.
- Gehäusematerial: Selbstverlöschendes Polycarbonat – bietet Sicherheit durch schwer entflammbare Materialien.
Anwendungsbereiche
- Messung von Lastströmen in Niederspannungshauptverteilungen.
- Anschluss von Zählern, Netzanalysatoren und Strommessgeräten.
- Überwachung von elektrischen Energieflüssen in Sammelschienensystemen.
- Integration in Schaltschränke für die industrielle Anlagentechnik.
Technische Details
| EAN | 9004840985740 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Nennstrom Primärseite Ipr | 400A |
| VE | 12Stk |
| Nettogewicht | 0,43kg/Stk |
| AUSSCHNITT mm | 50×30 / 60×10 |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Bürde | Klasse 0,5 (5VA) |
| Max. Sammelschiene | 50x30mm; 60x10mm |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Bauart | Durchsteckstromwandler |
| Produktnorm | EN 61869-2 |
| Referenztemperatur | 23°C ±1°C°C |
| BEST. NR. | MGC56040 |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| HLief-Artikel Nummer | ENT.A60 400/5 5VA Cl:0,5 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Schutzart | IP20 |
| Kurzzeitstrom Ith | < 60Ipr |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| LxBxH mm | 110x57x127 |
| Ausschnitt | 50×30 / 60x10mm |
| Verwendungszweck | für Kupferschienen bis 50 x 30mm; für Kupferschienen bis 60 x 10mm |
| Arbeitsbedingungen | ## |
| Min. Umgebungstemperatur | -25°C |
| Eingangsstrom | 400A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC56040– | EAN: 9004840985740 | Hersteller-Art.-Nr.: ENT.A60 400/5 5VA Cl:0,5
Downloads
| MGC56040– MGC56040– MGC56040– MGC56040– MGC56040– MGC56040– MGC56040– |
| Maßbild MGC56040– |
| 3D-Daten (.stp): Stromwandler, 400A/5A, 60 x 30mm, Klasse 0,5, 5VA |
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Darf der Stromwandler 400A/5A offen betrieben werden?
Nein, der Betrieb mit offener Sekundärseite ist streng untersagt. Dies führt zu gefährlichen Überspannungen und zur Überhitzung des Wandlers, was die Messkomponenten beschädigen kann.
Wie muss die Sekundärseite beim Abklemmen des Zählers gesichert werden?
Bei Arbeiten am Messgerät oder Netzanalysator muss die Sekundärseite des Schrack Stromwandlers zwingend kurzgeschlossen werden. Dies verhindert den Aufbau gefährlicher Spannungsspitzen während der Trennung.
Welche Sammelschienengrößen passen in den Durchsteckstromwandler?
Der Wandler ist für Kupferschienen mit einem maximalen Ausschnitt von 50×30 mm oder 60×10 mm konzipiert. Er bietet somit eine flexible Anpassung für verschiedene Sammelschienensysteme in der Elektroinstallation.
Welche Genauigkeitsklasse hat der MGC56040 Stromwandler?
Dieses Modell arbeitet in der Genauigkeitsklasse 0,5 mit einer Bürde von 5VA. Dies garantiert eine zuverlässige und präzise Strommessung für Zähleranwendungen im industriellen Umfeld.
