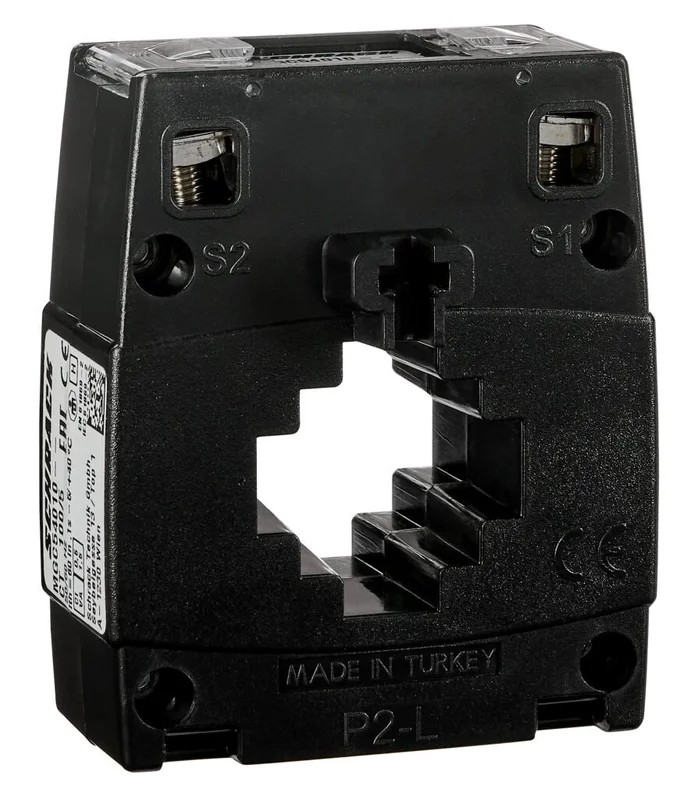

Der Schrack Stromwandler MGC54050– mit 500A/5A Übersetzungsverhältnis ist ein präziser Durchsteckstromwandler für Sammelschienen bis 30x10mm. Das Gerät arbeitet in der Genauigkeitsklasse 0,5 mit einer Bürde von 10VA und bietet eine Nennfrequenz von 50-60Hz. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat und entspricht der Schutzart IP20. Die Bemessungsspannung beträgt 0,72kV bei einer thermischen Belastbarkeit von 60Ipr. Dieser Wandler findet Verwendung bei der Strommessung in Schaltanlagen und Unterverteilungen, die mit Kupferschienen ausgestattet sind. Wir liefern diesen Artikel innerhalb von 1 bis 3 Werktagen direkt zu Ihnen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 500A/5A für exakte Messwerttransformation
- Genauigkeitsklasse: 0,5 bei 10VA Bürde für präzise Ergebnisse
- Abmessungen: 65x47x78mm für eine platzsparende Montage
- Gehäusematerial: Selbstverlöschendes Polycarbonat zur Erhöhung der Betriebssicherheit
- Durchsteckbauweise: Optimiert für Sammelschienen bis 30x10mm
Anwendungsbereiche
- Messung von hohen Strömen in industriellen Schaltanlagen
- Einbau in Netzanalysatoren zur Energieüberwachung
- Anbindung an Stromzähler für die Erfassung von Verbrauchswerten
- Einsatz in Unterverteilungen mit Kupferschienen-Systemen
Technische Details
| EAN | 9004840985672 |
| AUSSCHNITT mm | 30×10 |
| BEST. NR. | MGC54050 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bürde | Klasse 0,5 (10VA) |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| LxBxH mm | 65x47x78 |
| VE | 24Stk |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Nettogewicht | 0,25kg/Stk |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Nennstrom Primärseite Ipr | 500A |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Bauart | Durchsteckstromwandler |
| Produktnorm | EN 61869-2 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| HLief-Artikel Nummer | ENT.A30MN 500/5 10VA Cl:0,5 |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Schutzart | IP20 |
| Eingangsstrom | 500A |
| Kurzzeitstrom Ith | < 60Ipr |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Max. Sammelschiene | 30x10mm |
| Verwendungszweck | für Kupferschienen bis 30 x 10mm |
| Ausschnitt | 30x10mm |
| Arbeitsbedingungen | ## |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC54050– | EAN: 9004840985672 | Hersteller-Art.-Nr.: ENT.A30MN 500/5 10VA Cl:0,5
Downloads
| MGC54050– |
| Maßbild MGC54050– |
| 3D-Daten (.stp): Stromwandler, 500A/5A, 30x10mm, Klasse 0,5, 10VA |
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was ist bei der Installation des Schrack 500A/5A Stromwandlers zu beachten?
Es ist zwingend erforderlich, dass der Stromwandler nicht mit offener Sekundärseite betrieben wird, da dies zu gefährlichen Überspannungen und Überhitzung führt. Bei Arbeiten am angeschlossenen Messgerät oder Netzanalysator muss die Sekundärseite kurzgeschlossen werden.
Für welche Sammelschienengrößen ist der MGC54050 geeignet?
Dieser Durchsteckstromwandler ist spezifisch für Kupferschienen mit einer maximalen Abmessung von 30x10mm ausgelegt. Der Ausschnitt des Wandlers passt exakt auf diese Sammelschienenbreite.
Welche Genauigkeit bietet der Schrack Stromwandler Klasse 0,5?
In der Genauigkeitsklasse 0,5 bietet der Wandler eine präzise Strommessung mit einem Fehler von ±0,5% bei 100% und 120% des Nennstroms. Dies gewährleistet eine hohe Messgenauigkeit in Ihrer elektrischen Anlage.
Welche Umgebungstemperaturen verträgt der Stromwandler MGC54050–?
Das Gerät ist für einen Betriebstemperaturbereich von -5°C bis +40°C ausgelegt, wobei eine maximale Umgebungstemperatur von 60°C zulässig ist. Die Lagerung kann in einem Bereich von -25°C bis +60°C erfolgen.
