Über dieses Produkt

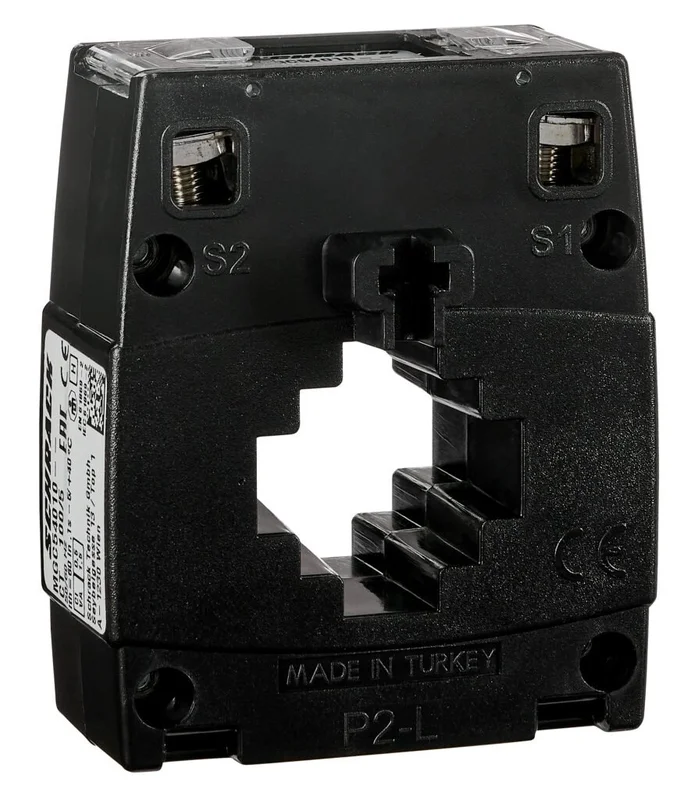

Der Stromwandler 400A/5A von Schrack mit einem Durchsteckmaß von 30x10mm ist ein präzises Bauteil zur Messung hoher Ströme. Dieses Modell der Serie MGC arbeitet in der Genauigkeitsklasse 0,5 bei einer Bürde von 5VA und einer Nennfrequenz von 50-60Hz. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat und erfüllt die Schutzart IP20. Die Montage erfolgt als Durchsteckstromwandler direkt auf Sammelschienen bis zu einer Größe von 30x10mm. Bei TELA erhalten Sie diesen Stromwandler mit einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 400A/5A — zur Transformation hoher Primärströme für Messgeräte.
- Bauform: Durchsteckstromwandler — einfache Montage auf Sammelschienen bis 30x10mm.
- Genauigkeitsklasse 0,5: 5VA Bürde — sorgt für präzise Messergebnisse bei 50-60Hz.
- Gehäusematerial: Polycarbonat — robustes, selbstverlöschendes Material für den Betrieb von -5 bis +40°C.
Anwendungsbereiche
- Erfassung von Stromwerten in Schaltschränken und Energieverteilungen.
- Anschluss an Netzanalysatoren zur Überwachung elektrischer Anlagen.
- Integration in Stromzähler-Systeme für Kupferschienen.
- Einsatz in Industrieanlagen mit einer Betriebsspannung bis 0,72kV.
Technische Details
| EAN | 9004840985665 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Nennstrom Primärseite Ipr | 400A |
| LxBxH mm | 65x47x78 |
| VE | 24Stk |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Bürde | Klasse 0,5 (5VA) |
| Nettogewicht | 0,24kg/Stk |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Bauart | Durchsteckstromwandler |
| Produktnorm | EN 61869-2 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| HLief-Artikel Nummer | ENT.A30MN 400/5 5VA Cl:0,5 |
| Nennfrequenz | 50-60HzHz |
| Schutzart | IP20 |
| Kurzzeitstrom Ith | < 60Ipr |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| BEST. NR. | MGC54040 |
| Max. Sammelschiene | 30x10mm |
| Verwendungszweck | für Kupferschienen bis 30 x 10mm |
| Ausschnitt | 30x10mm |
| Arbeitsbedingungen | ## |
| Min. Umgebungstemperatur | -25°C |
| AUSSCHNITT mm | 30×10 |
| Eingangsstrom | 400A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC54040– | EAN: 9004840985665 | Hersteller-Art.-Nr.: ENT.A30MN 400/5 5VA Cl:0,5
Downloads
| MGC54040– |
| Maßbild MGC54040– |
| 3D-Daten (.stp): Stromwandler, 400A/5A, 30x10mm, Klasse 0,5, 5VA |
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was passiert, wenn die Sekundärseite des Stromwandlers offen betrieben wird?
Ein Betrieb mit offener Sekundärseite ist gefährlich, da dies zu einer hohen Überspannung an der Sekundärseite und zur Überhitzung des Stromwandlers führen kann. Beim Abschließen von Messgeräten oder Zählern muss die Sekundärseite daher zwingend kurzgeschlossen werden.
Für welche Sammelschienen-Größe ist der Schrack Stromwandler MGC54040 geeignet?
Dieser Durchsteckstromwandler ist für Kupferschienen mit einem maximalen Querschnitt von 30 x 10 mm ausgelegt. Der Ausschnitt beträgt exakt 30 x 10 mm, was eine passgenaue Montage in entsprechenden Verteilungen ermöglicht.
Welche Genauigkeitsklasse hat der Stromwandler 400A/5A?
Der Wandler verfügt über die Genauigkeitsklasse 0,5 bei einer Bürde von 5VA. Dies gewährleistet eine hohe Messgenauigkeit bei verschiedenen Lastströmen im Bereich von 5% bis 120% des Nennstroms.
Kann ich den Stromwandler Schrack MGC54040 online bestellen?
Ja, Sie können den Schrack Stromwandler mit der Artikelnummer MGC54040– direkt über den TELA-Onlineshop bestellen. Wir führen den Artikel lagernd und liefern innerhalb von 1 bis 3 Werktagen direkt an Ihre Wunschadresse.
