Über dieses Produkt

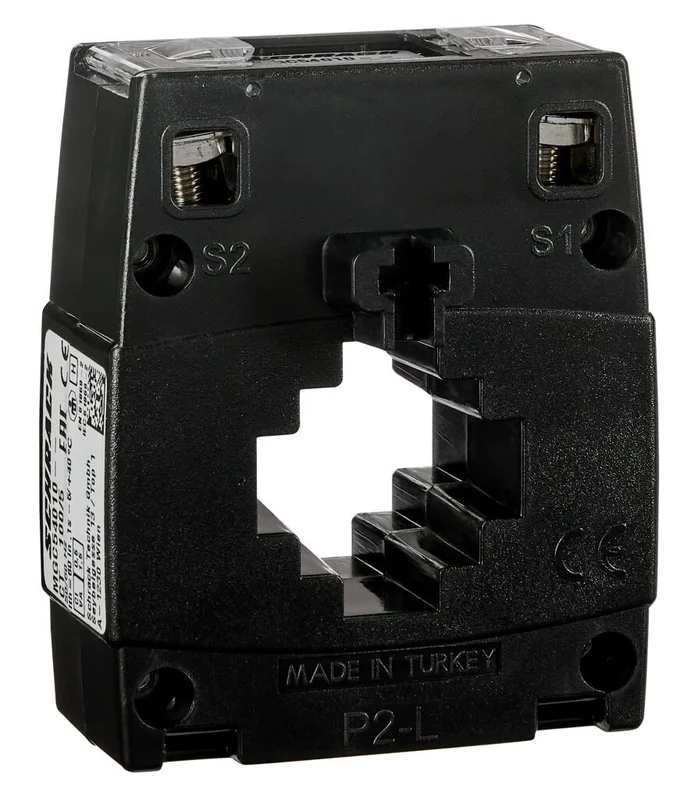

Der Schrack Stromwandler MGC54020 mit 200A/5A ist ein präziser Durchsteckstromwandler für Sammelschienen mit einem Ausschnitt von 30x10mm. Das Modell bietet eine Genauigkeitsklasse von 0,5 bei einer Bürde von 5VA und arbeitet in einem Nennfrequenzbereich von 50 bis 60Hz. Mit seinen kompakten Abmessungen von 65x47x78mm und einem Gehäuse aus selbstverlöschendem Polycarbonat erfüllt er die Schutzart IP20. Der Wandler wird zur präzisen Strommessung in Schaltanlagen eingesetzt und transformiert primäre Nennströme von 200A zuverlässig auf 5A. Dieser Stromwandler ist bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 200A/5A – ermöglicht präzise Messungen in industriellen Stromkreisen.
- Bauart: Durchsteckstromwandler – konzipiert für eine einfache Montage auf 30x10mm Sammelschienen.
- Genauigkeitsklasse 0,5: Gewährleistet exakte Messergebnisse bei einer Bürde von 5VA.
- Gehäusematerial: Selbstverlöschendes Polycarbonat – bietet Sicherheit durch schwer entflammbares Material.
- Schutzart IP20: Schützt die internen Komponenten effektiv gegen Berührung.
Anwendungsbereiche
- Integration in industrielle Niederspannungsschaltanlagen zur Stromüberwachung.
- Einsatz in Netzanalysatoren für die Energieverbrauchsmessung.
- Anschluss an Stromzähler zur präzisen Erfassung von Lastströmen.
- Installation an Sammelschienensystemen in der Elektroverteilung.
Technische Details
| EAN | 9004840985634 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| LxBxH mm | 65x47x78 |
| VE | 24Stk |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Bürde | Klasse 0,5 (5VA) |
| Nennstrom Primärseite Ipr | 200A |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Bauart | Durchsteckstromwandler |
| Produktnorm | EN 61869-2 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| BEST. NR. | MGC54020 |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Eingangsstrom | 200A |
| HLief-Artikel Nummer | ENT.A30MN 200/5 5VA Cl:0,5 |
| Nettogewicht | 0,27kg/Stk |
| Schutzart | IP20 |
| Kurzzeitstrom Ith | < 60Ipr |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Max. Sammelschiene | 30x10mm |
| Verwendungszweck | für Kupferschienen bis 30 x 10mm |
| Ausschnitt | 30x10mm |
| Arbeitsbedingungen | ## |
| Min. Umgebungstemperatur | -25°C |
| AUSSCHNITT mm | 30×10 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC54020– | EAN: 9004840985634 | Hersteller-Art.-Nr.: ENT.A30MN 200/5 5VA Cl:0,5
Downloads
| MGC54020– |
| Maßbild MGC54020– |
| 3D-Daten (.stp): Stromwandler, 200A/5A, 30x10mm, Klasse 0,5, 5VA |
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was ist bei der Inbetriebnahme des Schrack Stromwandlers 200A/5A zu beachten?
Der Wandler darf unter keinen Umständen bei offener Sekundärseite betrieben werden, da dies zu lebensgefährlichen Überspannungen und einer Überhitzung des Gerätes führen kann. Achten Sie darauf, die Sekundärseite immer kurzzuschließen, wenn Sie Messgeräte oder Netzanalysatoren abklemmen.
Für welche Sammelschienengrößen ist der MGC54020 geeignet?
Dieser Durchsteckstromwandler ist spezifisch für Kupferschienen mit einem maximalen Querschnitt von 30x10mm konzipiert. Der Ausschnitt des Wandlers passt exakt auf diese Sammelschienendimensionen.
Welche Genauigkeit bietet der Stromwandler in der Klasse 0,5?
Bei einem Nennstrom von 100% liefert der Wandler ein genaues Messergebnis mit einer Fehlertoleranz von ±0,5%. Bei Teilbelastungen von 5% beträgt die Fehlertoleranz maximal ±1,5%, was ihn für präzise Strommessungen in Schaltanlagen geeignet macht.
Wie hoch ist die maximale Betriebsspannung für den Schrack MGC54020?
Der Stromwandler ist für eine maximale Betriebsspannung von 0,72kV r.m.s. ausgelegt. Er eignet sich somit ideal für den Einsatz in Standard-Niederspannungsnetzen und entsprechenden Elektroverteilungen.
