Über dieses Produkt

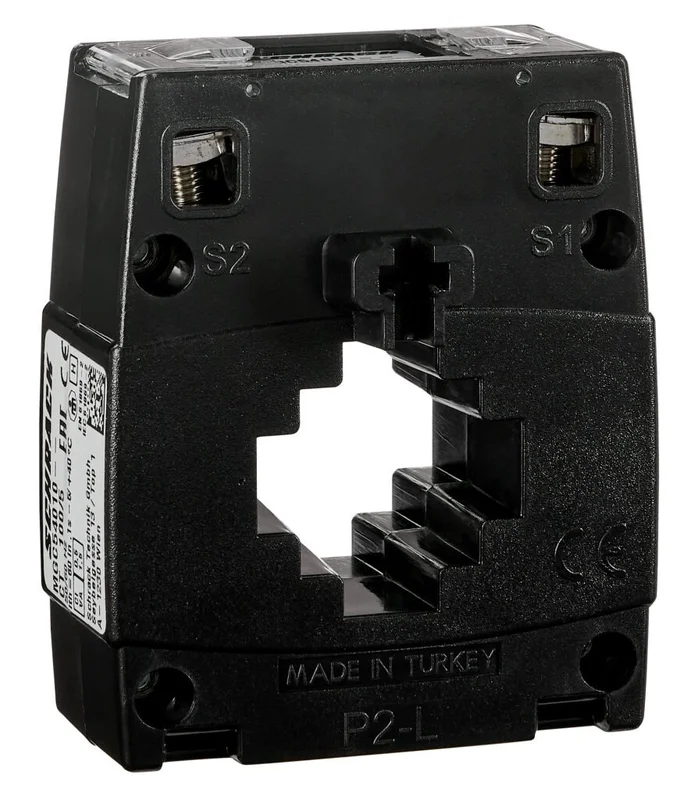

Der Schrack Stromwandler 150A/5A ist ein präziser Durchsteckstromwandler für Sammelschienensysteme bis 30x10mm mit einer Genauigkeitsklasse 0,5. Dieses Bauteil wandelt Primärströme von 150A in einen Sekundärstrom von 5A um und bietet eine Bürde von 2,5VA. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat und ist mit Schutzart IP20 zertifiziert. Der Einsatz erfolgt in der elektrischen Messtechnik zur Erfassung von Strömen an Kupferschienen. Sie erhalten diesen Schrack Stromwandler innerhalb von 1 bis 3 Werktagen direkt zu Ihnen geliefert. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom 150A: Ermöglicht exakte Strommessungen in der Primärleitung.
- Genauigkeitsklasse 0,5: Garantiert präzise Messergebnisse bei 2,5VA Bürde.
- Durchsteckbauweise: Optimiert für die einfache Montage auf Sammelschienen bis 30x10mm.
- Gehäusematerial Polycarbonat: Selbstverlöschende Eigenschaften für erhöhte Betriebssicherheit.
- Schutzart IP20: Solider Schutz gegen feste Fremdkörper im Innenraum.
Anwendungsbereiche
- Integration in Netzanalysatoren für die Energieüberwachung.
- Strommessung in Niederspannungs-Schaltanlagen.
- Kombination mit Stromzählern zur Verbrauchsdatenerfassung auf Kupferschienen.
Technische Details
| EAN | 9004840985627 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| LxBxH mm | 65x47x78 |
| VE | 24Stk |
| Bürde | Klasse 0,5 (2,5VA) |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Nennstrom Primärseite Ipr | 150A |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Bauart | Durchsteckstromwandler |
| BEST. NR. | MGC54015 |
| Produktnorm | EN 61869-2 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Eingangsstrom | 150A |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| HLief-Artikel Nummer | ENT.A30MN 150/5 2,5VA Cl:0,5 |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Nettogewicht | 0,27kg/Stk |
| Schutzart | IP20 |
| Kurzzeitstrom Ith | < 60Ipr |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Max. Sammelschiene | 30x10mm |
| Verwendungszweck | für Kupferschienen bis 30 x 10mm |
| Ausschnitt | 30x10mm |
| Arbeitsbedingungen | ## |
| Min. Umgebungstemperatur | -25°C |
| AUSSCHNITT mm | 30×10 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC54015– | EAN: 9004840985627 | Hersteller-Art.-Nr.: ENT.A30MN 150/5 2,5VA Cl:0,5
Downloads
| MGC54015– |
| Maßbild MGC54015– |
| 3D-Daten (.stp): Stromwandler, 150A/5A, 30x10mm, Klasse 0,5, 2,5VA |
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was passiert bei Betrieb des Stromwandlers mit offener Sekundärseite?
Der Betrieb mit offener Sekundärseite ist gefährlich, da hierbei unzulässig hohe Spannungsspitzen entstehen können. Dies führt zur Überhitzung des Wandlers und kann das Gerät dauerhaft zerstören.
Wie groß darf die Kupferschiene für den MGC54015 maximal sein?
Der Stromwandler ist für die Montage auf Sammelschienen bis zu einer maximalen Größe von 30x10mm ausgelegt. Der Ausschnitt beträgt ebenfalls 30x10mm für eine passgenaue Installation.
Welche Genauigkeitsklasse weist der Schrack Stromwandler 150/5A auf?
Dieses Modell besitzt die Genauigkeitsklasse 0,5. Damit ist der Stromwandler für präzise Messaufgaben und zur Verwendung mit gängigen Netzanalysatoren oder Stromzählern geeignet.
Kann ich den Schrack Stromwandler online bestellen?
Ja, Sie können den Schrack Stromwandler 150A/5A bequem bei TELA online bestellen. Nach der Bestellung erfolgt der Versand innerhalb von 1 bis 3 Werktagen.
