Über dieses Produkt

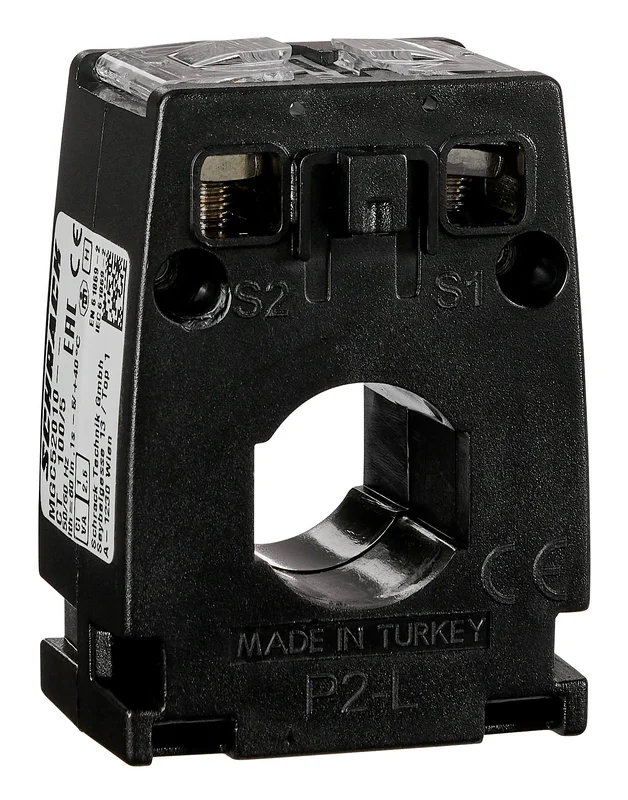

Der Schrack Stromwandler für Kabel mit einem Durchmesser von 21mm bietet eine präzise Strommessung bei einer Übersetzung von 200/5A und einer Genauigkeitsklasse von 0,5. Das Bauteil verfügt über eine Bürde von 2,5VA und ist für eine Nennfrequenz von 50-60Hz ausgelegt. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat und entspricht der Schutzart IP20. Der Einsatz erfolgt primär zur Strommessung in elektrischen Anlagen, wobei ein maximaler Primärstrom von 200A transformiert wird. Die Lieferzeit für diesen Artikel beträgt 1 bis 3 Werktage bei einer Bestellung im TELA Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 200/5A – für genaue Messwerte in industriellen Anwendungen.
- Durchlassöffnung: 21mm – ermöglicht die einfache Montage an Standardkabeln.
- Genauigkeitsklasse: 0,5 – gewährleistet exakte Ergebnisse bei Netzanalysen.
- Material: Polycarbonat – sorgt für Stabilität und selbstverlöschende Eigenschaften.
- Bürde: 2,5VA – optimiert für Messgeräte im sekundären Stromkreis.
Anwendungsbereiche
- Erfassung von Stromstärken in Niederspannungsverteilungen.
- Integration in Netzanalysatoren zur Überwachung des Energieverbrauchs.
- Installation in Schaltanlagen mit begrenztem Platzangebot durch kompakte Bauweise.
- Nachrüstung in bestehende elektrische Messsysteme.
Technische Details
| EAN | 9004840985573 |
| Verwendungszweck | für Kabel bis Durchmesser 21mm |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Max. Kabeldurchmesser | 21mm |
| VE | 24Stk |
| Bürde | Klasse 0,5 (2,5VA) |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Nettogewicht | 0,18kg/Stk |
| Nennstrom Primärseite Ipr | 200A |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Produktnorm | EN 61869-2 |
| AUSSCHNITT mm | 21 |
| HLief-Artikel Nummer | ENT.A20MN 200/5 2,5VA Cl:0,5 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| LxBxH mm | 47x56x65 |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Eingangsstrom | 200A |
| Schutzart | IP20 |
| BEST. NR. | MGC52020 |
| Kurzzeitstrom Ith | < 60Ipr |
| Nennstrom Sekundärseite Isr | 5A |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5% |
| Ausschnitt | 21mm |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Bauart | Stromwandler für Kabel |
| Arbeitsbedingungen | ## |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC52020– | EAN: 9004840985573 | Hersteller-Art.-Nr.: ENT.A20MN 200/5 2,5VA Cl:0,5
Downloads
| MGC52020– |
| Maßbild MGC52020– |
| 3D-Daten (.stp): Stromwandler für Kabel 21mm, 200/5A, Klasse 0,5, 2,5VA |
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was passiert bei Betrieb des Schrack Stromwandlers mit offener Sekundärseite?
Ein Betrieb des Stromwandlers mit offener Sekundärseite ist unbedingt zu vermeiden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und zur Überhitzung des Wandlers führt. Schließen Sie daher die Sekundärseite immer kurz, wenn kein Messgerät oder Netzanalysator angeschlossen ist.
Welchen Kabeldurchmesser unterstützt der Schrack Stromwandler MGC52020?
Dieser Stromwandler ist speziell für die Kabeldurchführung mit einem Ausschnitt von 21mm konzipiert. Er eignet sich für alle Kabel oder Leiter, deren Durchmesser diesen Wert von 21mm nicht überschreitet.
Wie hoch ist die Genauigkeit bei einer Messung mit 100% des Eingangsstroms?
Bei der Genauigkeitsklasse 0,5 und einem Laststrom von 100% des Nennstroms beträgt der Messfehler maximal ±0,5%. Dies macht den Wandler zu einem verlässlichen Bauteil für präzise Strommessungen.
Kann der Stromwandler in Umgebungen mit 60°C eingesetzt werden?
Ja, der Schrack Stromwandler ist für eine maximale Umgebungstemperatur von 60°C ausgelegt. Der zulässige Betriebstemperaturbereich liegt zwischen -5°C und +40°C, wobei die Lagerung bis 60°C problemlos möglich ist.
