Über dieses Produkt

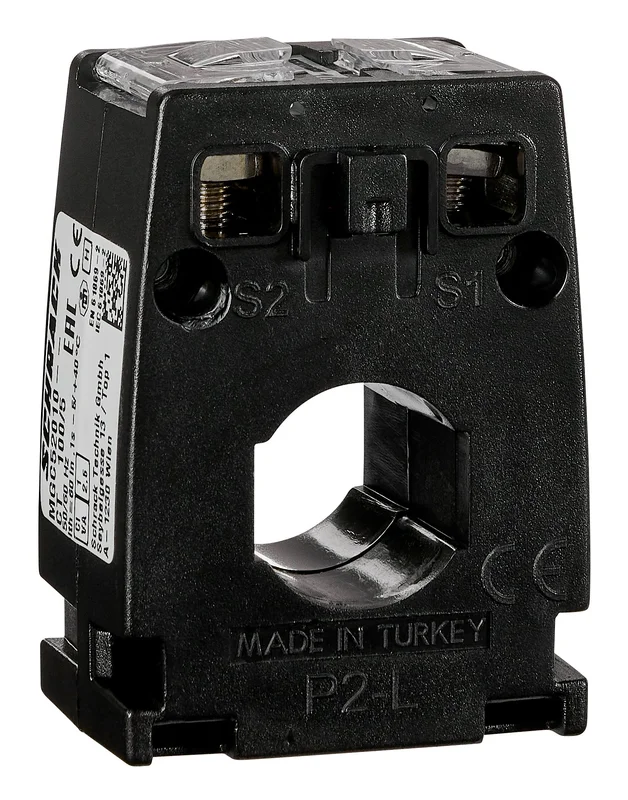

Der Schrack Stromwandler für Kabel mit 21mm Durchmesser wandelt primäre Ströme von 60A exakt in ein sekundäres Signal von 5A um. Das Gerät ist für eine Bürde von 1,25VA in der Genauigkeitsklasse 1 ausgelegt und weist ein Gehäuse aus selbstverlöschendem Polycarbonat auf. Mit einer Schutzart von IP20 und einem Gewicht von 0,17 kg ist das Bauteil für eine Betriebsspannung von bis zu 0,72 kV ausgelegt. Dieser Stromwandler findet Einsatz in der professionellen Elektrotechnik zur präzisen Erfassung und Überwachung von Stromflüssen in Leitungen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung im Onlineshop von TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom: 60A / Ausgangsstrom: 5A – ermöglicht präzise Messwertumwandlung.
- Kabeldurchmesser: 21mm – geeignet für gängige Leiterquerschnitte.
- Genauigkeitsklasse: 1 – garantiert zuverlässige Messergebnisse.
- Gehäusematerial: Polycarbonat – bietet robusten Schutz im industriellen Umfeld.
- Kompakte Maße: 47x56x65 mm – platzsparende Montage in Schaltschränken.
Anwendungsbereiche
- Erfassung von Stromwerten in Verteilern und Schaltschränken.
- Einsatz in Netzanalysatoren zur Überwachung des Energieverbrauchs.
- Anbindung an Stromzähler für exakte Verbrauchsmessungen.
- Überwachung von elektrischen Anlagen bis 0,72 kV.
Technische Details
| EAN | 9004840985535 |
| Verwendungszweck | für Kabel bis Durchmesser 21mm |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Max. Kabeldurchmesser | 21mm |
| VE | 24Stk |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| HLief-Artikel Nummer | ENT.A20MN 60/5 1,25VA Cl:1 |
| Produktnorm | EN 61869-2 |
| Eingangsstrom | 60A |
| AUSSCHNITT mm | 21 |
| Referenztemperatur | 23°C ±1°C°C |
| BEST. NR. | MGC52006 |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| LxBxH mm | 47x56x65 |
| Isolationsanforderungen | ## |
| Fehler bei Lastströmen | Bei Klasse 1 und 5% In: ±3%; Bei Klasse 1 und 20% In: ±1,5%; Bei Klasse 1 und 100% In: ±1%; Bei Klasse 1 und 120% In: ±1% |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Bürde | Klasse 1 (1,25VA) |
| Schutzart | IP20 |
| Nennstrom Primärseite Ipr | 60A |
| Kurzzeitstrom Ith | < 60Ipr |
| Nennstrom Sekundärseite Isr | 5A |
| Ausschnitt | 21mm |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Bauart | Stromwandler für Kabel |
| Arbeitsbedingungen | ## |
| Nettogewicht | 0,17kg/Stk |
| Klasse | 1 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC52006– | EAN: 9004840985535 | Hersteller-Art.-Nr.: ENT.A20MN 60/5 1,25VA Cl:1
Downloads
| MGC52006– |
| Maßbild MGC52006– |
| 3D-Daten (.stp): Stromwandler für Kabel 21mm, 60/5A, Klasse 1, 1,25VA |
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was ist bei der Inbetriebnahme eines Schrack 60/5A Stromwandlers zu beachten?
Der Stromwandler darf unter keinen Umständen mit offener Sekundärseite betrieben werden. Dies führt zu einer gefährlichen Überspannung und einer Überhitzung des Bauteils, weshalb die Sekundärseite bei Nichtbelegung unbedingt kurzgeschlossen werden muss.
Welche Kabeldurchmesser sind für den Stromwandler MGC52006 geeignet?
Dieser Schrack Stromwandler ist speziell für Kabel mit einem maximalen Durchmesser von 21 mm konzipiert. Der Ausschnitt von 21 mm ermöglicht eine einfache Durchführung der Messleitung für die Stromerfassung.
Wie hoch ist die Genauigkeitsklasse des 60/5A Stromwandlers?
Das Modell arbeitet in der Genauigkeitsklasse 1. Dies gewährleistet eine präzise Messwertumformung mit einem Fehler von lediglich ±1% bei einem Laststrom von 100% des Nennstroms.
Kann der Stromwandler in Umgebungen mit hohen Temperaturen eingesetzt werden?
Der Wandler ist für einen Betriebstemperaturbereich von -5 bis +40 °C ausgelegt. Die maximale Umgebungstemperatur darf dabei 60 °C nicht überschreiten, um eine einwandfreie Funktion und Lebensdauer sicherzustellen.
