Description
Über dieses Produkt

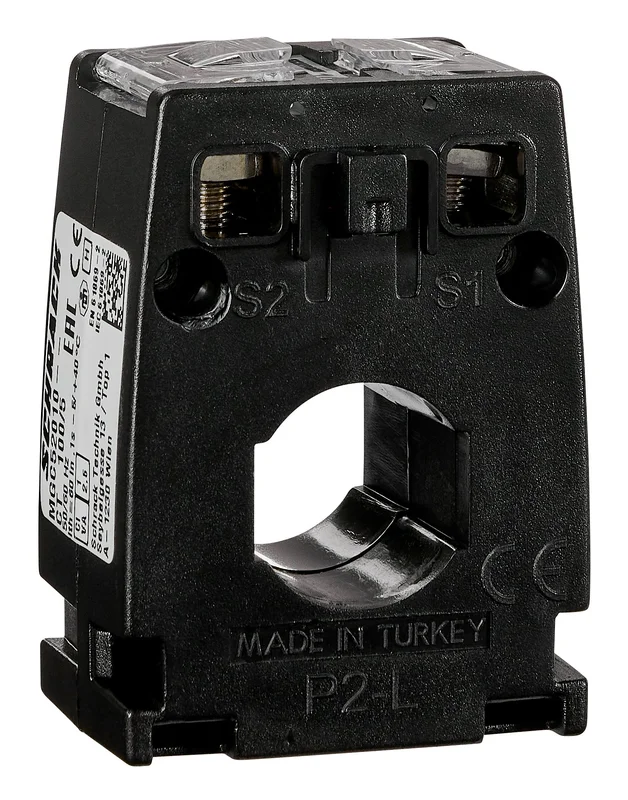

Der Stromwandler für Kabel 21mm von Schrack wandelt primärseitige Ströme von 50A präzise in einen sekundärseitigen Nennstrom von 5A um. Dieses Modell der Serie MGC arbeitet mit einer Bürde von 1,25VA in der Genauigkeitsklasse 3 und ist für einen Kabeldurchmesser von bis zu 21mm ausgelegt. Das Gehäuse aus selbstverlöschendem Polycarbonat besitzt die Schutzart IP20 und ist für einen Betriebstemperaturbereich von -5 bis +40°C geeignet. Der Wandler findet seinen Einsatz in der industriellen Messtechnik zur Erfassung von Strömen in Niederspannungsanlagen. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 50/5A – ermöglicht die exakte Strommessung in elektrischen Anlagen
- Kabeldurchmesser: 21mm – passgenau für gängige Kabelquerschnitte
- Genauigkeitsklasse: 3 – ausgelegt für zuverlässige Messwerte in Schaltanlagen
- Gehäusematerial: Polycarbonat – robust und selbstverlöschend für hohe Betriebssicherheit
- Abmessungen: 47x56x65mm – kompakte Bauform zur platzsparenden Montage
Anwendungsbereiche
- Einbau in Netzanalysatoren zur Überwachung des Energieverbrauchs
- Integration in Stromzähler-Schaltschränken für industrielle Anwendungen
- Messwerterfassung in Unterverteilungen für Kabel bis 21mm Durchmesser
Technische Details
| EAN | 9004840985528 |
| Verwendungszweck | für Kabel bis Durchmesser 21mm |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Max. Kabeldurchmesser | 21mm |
| Nennstrom Primärseite Ipr | 50A |
| VE | 24Stk |
| Temperaturbereich – Betrieb | -5 bis +40°C |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Anzugsdrehmoment | 2Nm |
| Eingangsstrom | 50A |
| Klasse | 3 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Produktnorm | EN 61869-2 |
| Bürde | Klasse 3 (1,25VA) |
| AUSSCHNITT mm | 21 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| HLief-Artikel Nummer | ENT.A20MN 50/5 1,25VA Cl:3 |
| Temperaturbereich – Transport/Lagerung | -25 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| BEST. NR. | MGC52005 |
| Verpackungseinheit | 1Stk |
| LxBxH mm | 47x56x65 |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Nennfrequenz | 50-60HzHz |
| Schutzart | IP20 |
| Kurzzeitstrom Ith | < 60Ipr |
| Nennstrom Sekundärseite Isr | 5A |
| Ausschnitt | 21mm |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Bauart | Stromwandler für Kabel |
| Arbeitsbedingungen | ## |
| Nettogewicht | 0,17kg/Stk |
| Fehler bei Lastströmen | Bei Klasse 3 und 100% In: ±3%; Bei Klasse 3 und 120% In: ±3% |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MGC52005– | EAN: 9004840985528 | Hersteller-Art.-Nr.: ENT.A20MN 50/5 1,25VA Cl:3
Downloads
| MGC52005– |
| Maßbild MGC52005– |
| 3D-Daten (.stp): Stromwandler für Kabel 21mm, 50/5A, Klasse 3, 1,25VA |
Suchbegriffe
Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was passiert bei offenem Betrieb der Sekundärseite des Stromwandlers?
Ein Betrieb mit offener Sekundärseite ist untersagt, da dies zu gefährlichen Überspannungen führt. Der Schrack Stromwandler MGC52005 kann dadurch überhitzen und Schaden nehmen, weshalb die Sekundärseite beim Anschließen von Messgeräten stets kurzgeschlossen werden muss.
Welche Kabeldurchmesser können mit dem Schrack Stromwandler MGC52005 verwendet werden?
Der Stromwandler der Serie MGC ist speziell für den Einsatz als Kabelwandler konzipiert und bietet eine Ausschnittöffnung von 21mm. Damit lassen sich Leiter oder Kabel mit einem Durchmesser von bis zu 21mm problemlos durch den Wandler führen.
Für welchen Nennstrom ist dieser Stromwandler ausgelegt?
Das Modell MGC52005 ist für einen primärseitigen Eingangsstrom von 50A ausgelegt und transformiert diesen auf einen sekundärseitigen Nennstrom von 5A. Mit einer Bürde von 1,25VA und der Klasse 3 ist er für standardisierte Messaufgaben in der Elektrotechnik spezifiziert.
Ist der Stromwandler MGC52005 für den industriellen Einsatz geeignet?
Ja, der Wandler ist mit einem Gehäuse aus selbstverlöschendem Polycarbonat gefertigt und verfügt über die Schutzart IP20. Er ist für den Einsatz bei Umgebungstemperaturen von -5 bis +40°C in Niederspannungsanlagen vorgesehen.
