Description
Über dieses Produkt

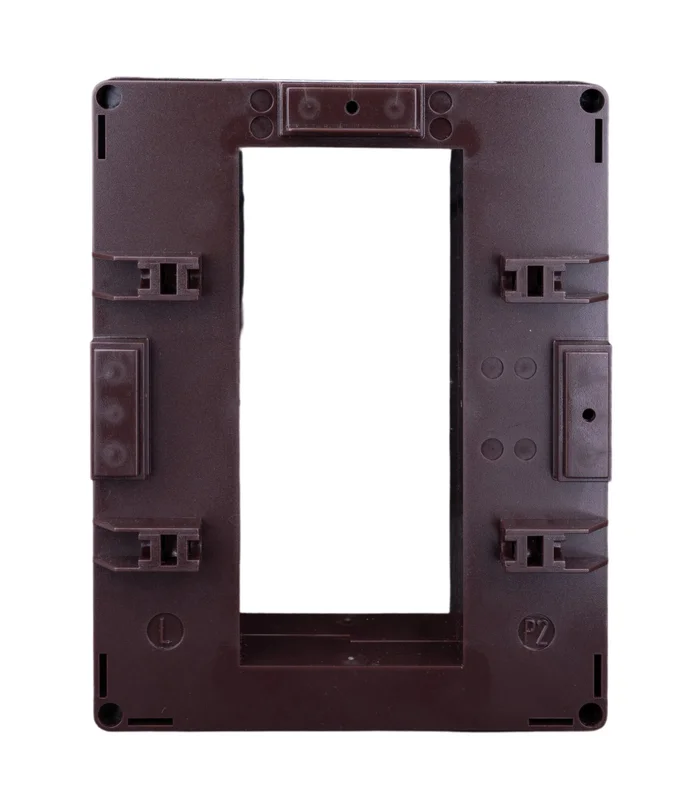

Der Schrack Durchsteckstromwandler MG959300-A mit 3000A/5A ist ein präzises Bauteil für Sammelschienensysteme mit einem Ausschnitt von 125x50mm. Das Gerät arbeitet in der Genauigkeitsklasse 0,5 und ist in einem selbstverlöschenden Polycarbonatgehäuse nach UL-94 Klasse V0 verbaut. Die Abmessungen betragen 87x125x160mm bei einem Gewicht von 1,30kg, wobei die Schutzart IP00 an den Klemmen (IP20 mit Abdeckung) erreicht wird. Dieser Stromwandler findet seinen Einsatzbereich in der industriellen Energieerfassung, bei Zählern und Netzanalysatoren zur Blindstromkompensation. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA, Ihrem Fachshop für Elektrotechnik. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 3000A/5A für exakte Strommessungen
- Kompakter Ausschnitt: 125x50mm passend für gängige Kupferschienen
- Genauigkeitsklasse 0,5: Hohe Messpräzision mit 30VA Bürde
- Robustes Gehäuse: Selbstverlöschendes Polycarbonat gemäß UL-94 V0
- Montage: Einfache Befestigung durch Fixierschrauben direkt auf der Stromschiene
Anwendungsbereiche
- Erfassung von Lastströmen in Schaltanlagen
- Einsatz in der Blindstromkompensation zur Effizienzsteigerung
- Integration in Netzanalysatoren und Energiezähler
Technische Details
| EAN | 9004840026993 |
| HLief-Artikel Nummer | TASSKD300 |
| Ausschnitt | 125x50mm |
| Eingangsstrom | 3000A |
| HxBxT mm | 87x125x160 |
| BEST. NR. | MG959300-A |
| Nennfrequenz | 50Hz |
| Anschluss | ## |
| Gehäuse | ## |
| Klasse | 0,5 |
| Bauart | Durchsteckstromwandler |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| Schutzart | IP00 Klemmen; IP20 mit Klemmenabdeckung |
| Genauigkeitsklassen | ## |
| VE | 3Stk |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Max. Sammelschiene | 125×50 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Montageart | durch Fixierschrauben auf der Stromschiene |
| Bürde | Klasse 0,5 (30VA); Klasse 1 (50VA); Klasse 3 (60VA) |
| Nennstrom Primärseite Ipr | 3000A |
| Wicklung Sekundärseite | Schraubklemmen M4 |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Nettogewicht | 1,30kg/Stk |
| Verlustleistung | 23,00W |
| Verwendungszweck | für Kupferschienen bis 125 x 50mm |
| Min. Umgebungstemperatur | -25°C |
| AUSSCHNITT mm | 125×50 |
| BxHxT mm | 125x87x160 |
| Gewicht (g) | 1300 |
| CAD-Symbol | P |
| Produktnorm | EN 61869-2; BS3938; BS7626 |
| Vorteilscode CH | 6993-0086-12 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG959300-A | EAN: 9004840026993 | Hersteller-Art.-Nr.: TASSKD300
Downloads
| Foto: Durchsteckstromwandler, 3000A/5A, 125x50mm, Klasse 0,5 |
| CAD Zeichnung: Durchsteckstromwandler, 3000A/5A, 125x50mm, Klasse 0,5 |
| Maßbild |
| Schaltbild |
| Katalogseite: Durchsteckstromwandler, 3000A/5A, 125x50mm, Klasse 0,5 |
| 3D-Daten (.stp): Durchsteckstromwandler, 3000A/5A, 125x50mm, Klasse 0,5 |
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Was muss bei der Installation des Schrack 3000A Stromwandlers beachtet werden?
Der Wandler darf unter keinen Umständen mit offener Sekundärseite betrieben werden, da dies zu gefährlichen Überspannungen und einer Überhitzung führt. Bei Arbeiten am angeschlossenen Messgerät oder Netzanalysator muss die Sekundärseite zwingend kurzgeschlossen werden.
Für welche Schienengrößen ist der MG959300-A geeignet?
Dieser Durchsteckstromwandler ist für den Einsatz auf Kupferschienen mit einer maximalen Abmessung von 125x50mm konzipiert. Der integrierte Ausschnitt bietet die entsprechende Aufnahme für diese Sammelschienengröße.
Welche Genauigkeitsklasse weist der Schrack Durchsteckstromwandler auf?
Der Schrack Durchsteckstromwandler (Art.-Nr. MG959300-A) entspricht der Genauigkeitsklasse 0,5. Diese Klasse bietet bei einer Bürde von 30VA eine präzise Messwerterfassung für industrielle Anwendungen.
Wie erfolgt die Montage des Wandlers auf der Stromschiene?
Die Montage erfolgt direkt durch Fixierschrauben auf der Stromschiene. Aufgrund der Bauweise als Durchsteckstromwandler wird das Bauteil einfach über die Schiene geschoben und mechanisch mit den vorgesehenen Schraubpunkten gesichert.
