Description
Über dieses Produkt
Der Schrack Durchsteckstromwandler MG959250-A ist für einen Primärstrom von 2500A bei einem Sekundärstrom von 5A ausgelegt und für Sammelschienen mit den Maßen 125x50mm konzipiert. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat gemäß UL-94 Klasse V0 und ist für Umgebungstemperaturen von -25°C bis 60°C geeignet. Die Messgenauigkeit entspricht der Klasse 0,5, wobei die Verlustleistung bei 23,00W liegt. Er findet seinen Einsatz bei der Strommessung und Energieerfassung in industriellen Schaltanlagen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung im Onlineshop von TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 2500A/5A für präzise Strommessungen in großen Anlagen.
- Gehäusematerial: Selbstverlöschendes Polycarbonat nach UL-94 V0 für erhöhte Betriebssicherheit.
- Schutzart: IP00 an den Klemmen, IP20 bei Verwendung der Klemmenabdeckung.
- Bürdenleistung: 30VA bei Klasse 0,5 für flexible Messkonfigurationen.
- Montageart: Direkte Befestigung mittels Fixierschrauben auf der Stromschiene.
Anwendungsbereiche
- Messung hoher Ströme in industriellen Niederspannungsverteilungen.
- Einsatz in Stromkompensationsanlagen zur Blindstromoptimierung.
- Anbindung an Netzanalysatoren und Energiezähler zur Verbrauchsüberwachung.
- Integration in Kupferschienensysteme mit maximal 125x50mm Querschnitt.
Technische Details
| EAN | 9004840026894 |
| Ausschnitt | 125x50mm |
| Vorteilscode CH | 6894-0069-12 |
| HxBxT mm | 87x125x160 |
| Nennfrequenz | 50Hz |
| Anschluss | ## |
| Gehäuse | ## |
| Klasse | 0,5 |
| Bauart | Durchsteckstromwandler |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| Schutzart | IP00 Klemmen; IP20 mit Klemmenabdeckung |
| Genauigkeitsklassen | ## |
| VE | 3Stk |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Max. Sammelschiene | 125×50 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Montageart | durch Fixierschrauben auf der Stromschiene |
| Bürde | Klasse 0,5 (30VA); Klasse 1 (50VA); Klasse 3 (60VA) |
| Eingangsstrom | 2500A |
| BEST. NR. | MG959250-A |
| Wicklung Sekundärseite | Schraubklemmen M4 |
| HLief-Artikel Nummer | TASSKD250 |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Nettogewicht | 1,30kg/Stk |
| Nennstrom Primärseite Ipr | 2500A |
| Verlustleistung | 23,00W |
| Verwendungszweck | für Kupferschienen bis 125 x 50mm |
| Min. Umgebungstemperatur | -25°C |
| AUSSCHNITT mm | 125×50 |
| BxHxT mm | 125x87x160 |
| Gewicht (g) | 1300 |
| CAD-Symbol | P |
| Produktnorm | EN 61869-2; BS3938; BS7626 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG959250-A | EAN: 9004840026894 | Hersteller-Art.-Nr.: TASSKD250
Downloads

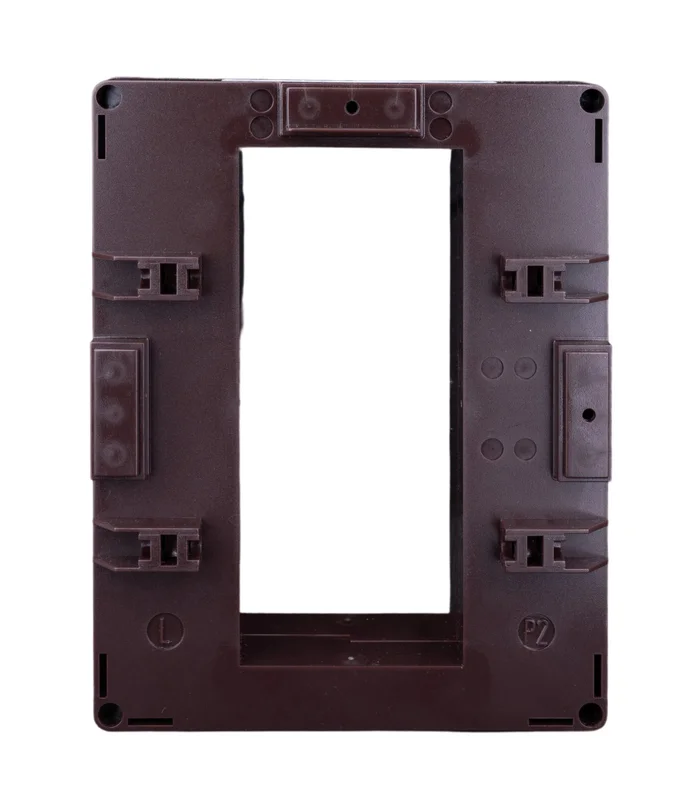

Foto: Durchsteckstromwandler, 2500A/5A, 125x50mm, Klasse 0,5
