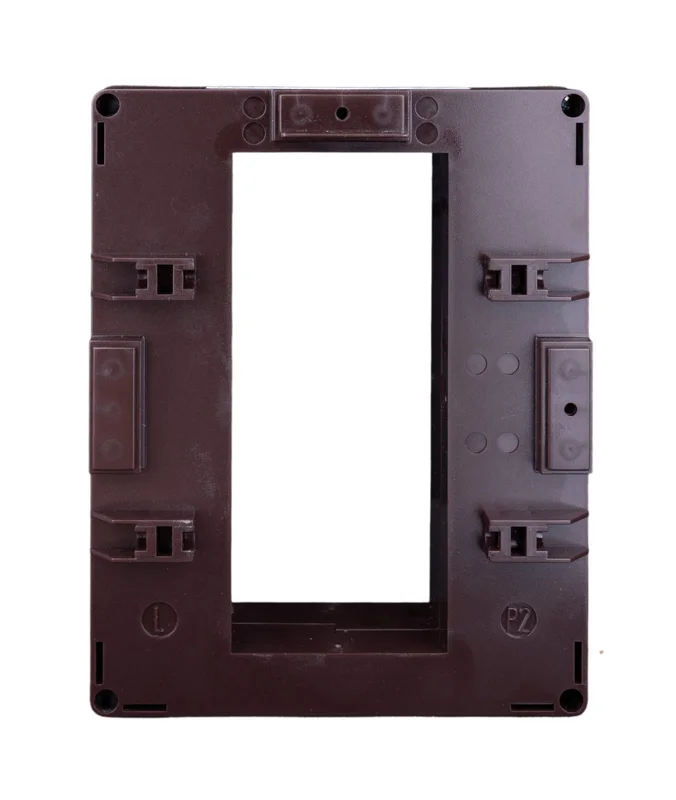

Der Durchsteckstromwandler MG959200-A von Schrack mit 2000A/5A ist ein präzises Messgerät für Sammelschienen bis 125x50mm. Das Gerät arbeitet in Genauigkeitsklasse 0,5 und bietet je nach Bürde eine Leistung von bis zu 50VA. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat gemäß UL-94 V0 und verfügt über Schraubklemmen für die Sekundärseite. Der Durchsteckstromwandler ist für die Montage auf Stromschienen mittels Fixierschrauben konzipiert. Die Lieferung erfolgt innerhalb von 1 bis 3 Werktagen direkt zu Ihnen nach Hause. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 2000A/5A für exakte Messwerterfassung.
- Sammelschienenaufnahme: Geeignet für 125x50mm Kupferschienen.
- Gehäusematerial: Selbstverlöschendes Polycarbonat (Klasse V0) für erhöhte Sicherheit.
- Schutzart: IP00 an den Klemmen, IP20 bei Verwendung einer Klemmenabdeckung.
- Präzisionsklasse: Klasse 0,5 für exakte Messungen in Schaltanlagen.
Anwendungsbereiche
- Erfassung von Stromwerten in der industriellen Energieverteilung.
- Integration in Netzanalysatoren zur Überwachung elektrischer Lasten.
- Einsatz in Kompensationsanlagen zur Blindstromoptimierung.
- Montage auf Sammelschienensystemen in Niederspannungs-Schaltgerätekombinationen.
Technische Details
| EAN | 9004840026863 |
| Verlustleistung | 23,00W |
| Verwendungszweck | für Kupferschienen bis 125 x 50mm |
| Min. Umgebungstemperatur | -25°C |
| AUSSCHNITT mm | 125×50 |
| BxHxT mm | 125x87x160 |
| Gewicht (g) | 1300 |
| BEST. NR. | MG959200-A |
| CAD-Symbol | P |
| Produktnorm | EN 61869-2; BS3938; BS7626 |
| Ausschnitt | 125x50mm |
| HxBxT mm | 87x125x160 |
| Nennfrequenz | 50Hz |
| Anschluss | ## |
| HLief-Artikel Nummer | TASSKD200 |
| Gehäuse | ## |
| Klasse | 0,5 |
| Bauart | Durchsteckstromwandler |
| CAD-external terminals | 1 |
| Hersteller | Schrack |
| Schutzart | IP00 Klemmen; IP20 mit Klemmenabdeckung |
| Genauigkeitsklassen | ## |
| VE | 3Stk |
| Eingangsstrom | 2000A |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Max. Sammelschiene | 125×50 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Montageart | durch Fixierschrauben auf der Stromschiene |
| Bürde | Klasse 0,5 (25VA); Klasse 1 (40VA); Klasse 3 (50VA) |
| Wicklung Sekundärseite | Schraubklemmen M4 |
| Nennstrom Primärseite Ipr | 2000A |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Nettogewicht | 1,30kg/Stk |
| Vorteilscode CH | 6863-0069-12 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG959200-A | EAN: 9004840026863 | Hersteller-Art.-Nr.: TASSKD200
Downloads
| Foto: Durchsteckstromwandler, 2000A/5A, 125x50mm, Klasse 0,5 Foto: Durchsteckstromwandler, 2000A/5A, 125x50mm, Klasse 0,5 Foto: Durchsteckstromwandler, 2000A/5A, 125x50mm, Klasse 0,5 Foto: Durchsteckstromwandler, 2000A/5A, 125x50mm, Klasse 0,5 Foto: Durchsteckstromwandler, 2000A/5A, 125x50mm, Klasse 0,5 Foto: Durchsteckstromwandler, 2000A/5A, 125x50mm, Klasse 0,5 Foto: Durchsteckstromwandler, 2000A/5A, 125x50mm, Klasse 0,5 Foto: Durchsteckstromwandler, 2000A/5A, 125x50mm, Klasse 0,5 |
| Schaltbild |
| CAD Zeichnung: Durchsteckstromwandler, 2000A/5A, 125x50mm, Klasse 0,5 |
| Katalogseite: Durchsteckstromwandler, 2000A/5A, 125x50mm, Klasse 0,5 |
| Maßbild |
| 3D-Daten (.stp): Durchsteckstromwandler, 2000A/5A, 125x50mm, Klasse 0,5 |
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Was ist bei der Inbetriebnahme des Schrack 2000A/5A Durchsteckstromwandlers zu beachten?
Der Stromwandler darf unter keinen Umständen mit offener Sekundärseite betrieben werden. Dies führt zu gefährlichen Überspannungen an der Sekundärseite sowie einer Überhitzung des Wandlers, was die Sicherheit der Anlage gefährdet.
Wie kurzschließe ich die Sekundärseite beim Wandlertausch?
Wenn Sie ein angeschlossenes Messgerät, einen Zähler oder einen Netzanalysator vom Stromwandler trennen, muss die Sekundärseite zwingend kurzgeschlossen werden. Dies schützt das Gerät vor den schädlichen Auswirkungen offener Stromkreise.
Für welche Sammelschienengrößen ist der Schrack Stromwandler MG959200-A geeignet?
Dieser Durchsteckstromwandler ist spezifisch für Kupferschienen mit einer maximalen Abmessung von 125 x 50 mm konstruiert. Er wird direkt durch Fixierschrauben auf der Stromschiene montiert.
Welche Genauigkeitsklassen bietet der 2000A Stromwandler bei verschiedenen Bürden?
Die Genauigkeit hängt von der angeschlossenen Bürde ab: Das Gerät erreicht Klasse 0,5 bei 25VA, Klasse 1 bei 40VA und Klasse 3 bei einer Bürde von 50VA.
