Description
Über dieses Produkt

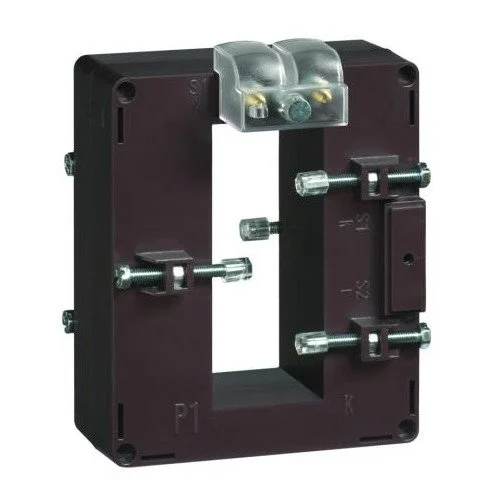

Der Schrack Durchsteckstromwandler mit 2000A/5A und 80x30mm Ausschnitt ist ein präziser Trockentransformator der Klasse 0,5 für industrielle Strommessungen. Dieses Modell wandelt hohe Primärströme von 2000A auf einen Sekundärstrom von 5A um und bietet eine Isolationsspannung von 3 kV. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat gemäß UL-94 V0 und verfügt über die Schutzart IP00 an den Klemmen, die durch eine Abdeckung auf IP20 erweitert werden kann. Der Wandler ist für Kupferschienen bis zu einer Größe von 80x30mm ausgelegt und arbeitet in einem Frequenzbereich von 47 bis 63 Hz. Sie können diesen Stromwandler bei TELA innerhalb von 1 bis 3 Werktagen erhalten. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Messgenauigkeit: Klasse 0,5 — ermöglicht exakte Strommessungen bei hoher Bürde.
- Gehäusematerial: Polycarbonat (V0 nach UL-94) — sorgt für hohe Sicherheit und Flammwidrigkeit.
- Schutzart: IP20 mit Klemmenabdeckung — schützt die Anschlüsse effektiv vor Berührung.
- Montageart: Fixierschrauben auf der Stromschiene — gewährleistet einen festen und stabilen Sitz.
Anwendungsbereiche
- Messung von hohen Strömen in Niederspannungsverteilungen.
- Erfassung von Verbrauchswerten in Energie-Managementsystemen.
- Integration in Netzanalysatoren zur Überwachung der elektrischen Last.
- Anschluss an Schutzeinrichtungen und Kompensationsanlagen.
Technische Details
| EAN | 9004840026771 |
| Min. Umgebungstemperatur | -25°C |
| BxHxT mm | 96x87x116 |
| Thermische Verlustleistung | ≤ 19W bei Icth; 125°C Maximal Temperatur Kabel/Sammelschiene |
| CAD-Symbol | P |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Max. Sammelschiene | 80×30 |
| Produktnorm | EN 61869-2; BS3938; BS7626 |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Ausführung | Trockentransformator, Luftisolierung |
| Temperaturbereich – Transport/Lagerung | -40 bis +85°C |
| Verwendungszweck | für Kupferschienen bis 80 x 30mm |
| Nennfrequenz | 50Hz |
| Anschluss | ## |
| Gehäuse | ## |
| Tagesmitteltemperatur | ≤ 30°C |
| Verlustleistung | 19,00W |
| Isolation | Klasse B (EN/IEC 61869-1, 61869-2) |
| Klasse | 0,5 |
| AUSSCHNITT mm | 80×30 |
| Bauart | Durchsteckstromwandler |
| CAD-external terminals | 1 |
| Klimafestigkeit | Für tropisches Klima geeignet |
| Hersteller | Schrack |
| Schutzart | IP00 Klemmen; IP20 mit Klemmenabdeckung |
| Referenztemperatur | 23°C ±1°C°C |
| Temperaturbereich – Betrieb | -25 bis +40°C |
| Genauigkeitsklassen | ## |
| VE | 3Stk |
| Eingangsstrom | 2000A |
| Max. Umgebungstemperatur | 85°C |
| HLief-Artikel Nummer | TASOKD200 |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| BEST. NR. | MG958200-A |
| HxBxT mm | 87x96x116 |
| Bürde | Klasse 0,5 (20VA); Klasse 1 (25VA); Klasse 3 (30VA) |
| Montageart | durch Fixierschrauben auf der Stromschiene |
| Nettogewicht | 0,70kg/Stk |
| Type | Normale Installation (DIN EN 61869-2) |
| Vorteilscode CH | 6771-0064-72 |
| Sicherheitsfaktor | ≤ 5 |
| Frequenzbereich | 47 – 63Hz |
| Wicklung Sekundärseite | Schraubklemmen M4 |
| Gewicht (g) | 700 |
| Nennstrom Primärseite Ipr | 2000A |
| Kurzzeitstrom Ith | < 60Ipr |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Relative Luftfeuchtigkeit | ≤ 85% |
| Arbeitsbedingungen | ## |
| Ausschnitt | 80x30mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG958200-A | EAN: 9004840026771 | Hersteller-Art.-Nr.: TASOKD200
Downloads
| CAD Zeichnung: Durchsteckstromwandler, 2000A/5A, 80x30mm, Klasse 0,5 |
| Foto: Durchsteckstromwandler, 2000A/5A, 80x30mm, Klasse 0,5 |
| Maßbild |
| Schaltbild |
| Katalogseite: Durchsteckstromwandler, 2000A/5A, 80x30mm, Klasse 0,5 |
| 3D-Daten (.stp): Durchsteckstromwandler, 2000A/5A, 80x30mm, Klasse 0,5 |
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Warum darf der Schrack 2000A/5A Stromwandler nicht mit offener Sekundärseite betrieben werden?
Ein Betrieb mit offener Sekundärseite führt zu gefährlichen Überspannungen an der Wandlerklemme und kann eine Überhitzung des Bauteils verursachen. Schließen Sie die Sekundärseite daher immer kurz, wenn kein Messgerät, Zähler oder Netzanalysator angeschlossen ist.
Welche maximale Schienengröße passt in diesen Durchsteckstromwandler?
Der Durchsteckstromwandler MG958200-A ist für Kupferschienen mit einem maximalen Querschnitt von 80x30mm ausgelegt. Dies ermöglicht eine einfache Montage auf den gängigen Stromschienensystemen dieser Dimension.
Welche Genauigkeitsklasse bietet dieser 2000A Stromwandler?
Das Gerät entspricht der Klasse 0,5. Damit ist eine präzise Stromwandlung mit einer Bürde von 20VA gewährleistet, was den Anforderungen für Standard-Messanwendungen in der Haustechnik und Industrie entspricht.
Wie erfolgt die Befestigung des Stromwandlers auf der Sammelschiene?
Die Montage erfolgt direkt durch Fixierschrauben auf der Stromschiene. Aufgrund der Bauart als Durchsteckstromwandler lässt sich das Gerät so sicher auf der 80x30mm Schiene positionieren und arretieren.
