Über dieses Produkt

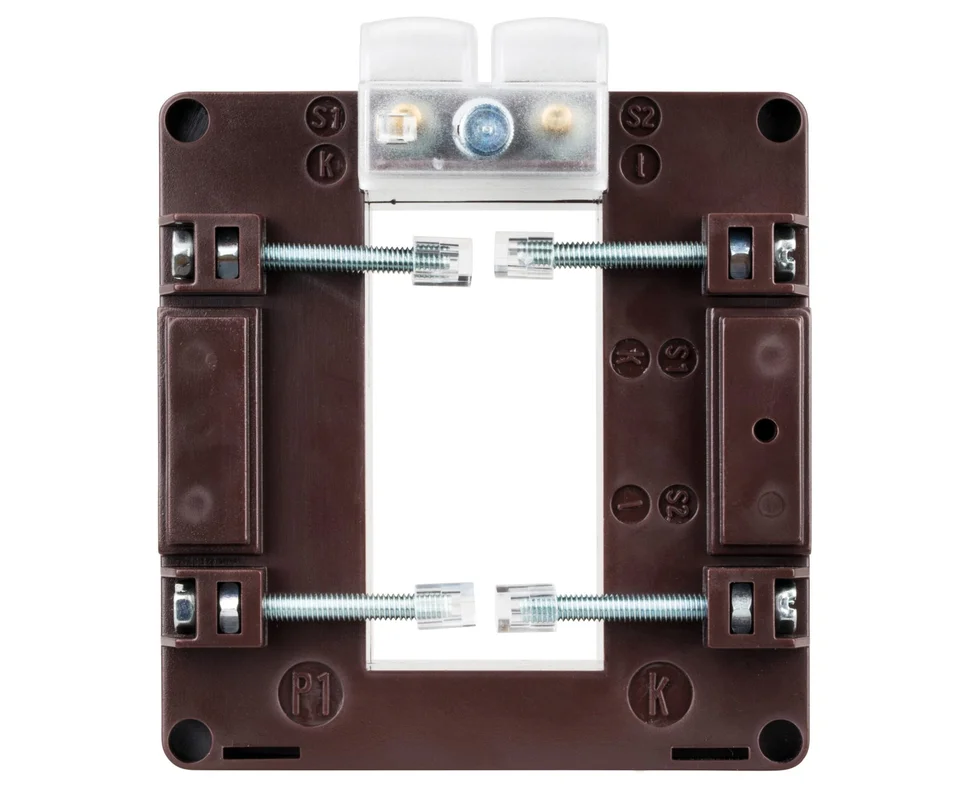

Der Durchsteckstromwandler von Schrack (Artikel-Nr. MG957150-A) ermöglicht eine präzise Strommessung von 1500A auf 5A bei einer Genauigkeitsklasse von 0,5. Das Bauteil verfügt über einen Ausschnitt von 65x32mm und ist für Kupferschienen bis zu diesen Maßen ausgelegt. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat gemäß UL-94 V0 und erreicht bei montierter Klemmenabdeckung die Schutzart IP20. Der Wandler wird zur präzisen Erfassung von Primärströmen in industriellen Schaltanlagen eingesetzt. Die Lieferzeit beträgt 1 bis 3 Werktage. Sie können den Schrack Durchsteckstromwandler 1500A/5A online bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 1500A/5A — ermöglicht präzise Messungen für Netzanalysatoren und Zähler.
- Gehäusematerial: Polycarbonat (UL-94 V0) — sorgt für hohe mechanische Stabilität und Brandschutz.
- Schutzart: IP20 mit Klemmenabdeckung — schützt die Anschlüsse vor Berührung und Verschmutzung.
- Bürde: 20VA bei Klasse 0,5 — gewährleistet hohe Messgenauigkeit bei geringem Leistungsverlust.
- Montageart: Fixierschrauben — erlaubt eine stabile und direkte Befestigung auf der Stromschiene.
Anwendungsbereiche
- Erfassung von Lastströmen in Niederspannungsverteilungen.
- Integration in Stromkompensationsanlagen zur Blindstromoptimierung.
- Signalbereitstellung für digitale Netzanalysatoren und Energiezähler.
- Überwachung von Kupferschienen in Schaltanlagen bis 65x32mm.
Technische Details
| EAN | 9004840027044 |
| Min. Umgebungstemperatur | -25°C |
| CAD-Symbol | P |
| Max. Sammelschiene | 60×30 |
| Produktnorm | EN 61869-2; BS3938; BS7626 |
| Verwendungszweck | für Kupferschienen bis 65 x 32mm |
| Eingangsstrom | 1500A |
| BEST. NR. | MG957150-A |
| Nettogewicht | 0,75kg/Stk |
| Nennfrequenz | 50Hz |
| AUSSCHNITT mm | 65×32 |
| Anschluss | ## |
| HxBxT mm | 90x90x94 |
| Gehäuse | ## |
| Nennstrom Primärseite Ipr | 1500A |
| Klasse | 0,5 |
| Bauart | Durchsteckstromwandler |
| CAD-external terminals | 1 |
| Gewicht (g) | 750 |
| Hersteller | Schrack |
| Schutzart | IP00 Klemmen; IP20 mit Klemmenabdeckung |
| Genauigkeitsklassen | ## |
| VE | 3Stk |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Ausschnitt | 65x32mm |
| Spezifikationen | ## |
| Vorteilscode CH | 7044-0041-88 |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Bürde | Klasse 0,5 (20VA); Klasse 1 (25VA); Klasse 3 (30VA) |
| Montageart | durch Fixierschrauben auf der Stromschiene |
| Wicklung Sekundärseite | Schraubklemmen M4 |
| Verlustleistung | 20,00W |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| BxHxT mm | 90x90x94 |
| HLief-Artikel Nummer | TASLKD150 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG957150-A | EAN: 9004840027044 | Hersteller-Art.-Nr.: TASLKD150
Downloads
| CAD Zeichnung: Durchsteckstromwandler, 1500A/5A, 65x32mm, Klasse 0,5 |
| Foto: Durchsteckstromwandler, 1500A/5A, 65x32mm, Klasse 0,5 Foto: Durchsteckstromwandler, 1500A/5A, 65x32mm, Klasse 0,5 Foto: Durchsteckstromwandler, 1500A/5A, 65x32mm, Klasse 0,5 Foto: Durchsteckstromwandler, 1500A/5A, 65x32mm, Klasse 0,5 Foto: Durchsteckstromwandler, 1500A/5A, 65x32mm, Klasse 0,5 Foto: Durchsteckstromwandler, 1500A/5A, 65x32mm, Klasse 0,5 |
| Maßbild |
| Schaltbild |
| Katalogseite: Durchsteckstromwandler, 1500A/5A, 65x32mm, Klasse 0,5 |
| 3D-Daten (.stp): Durchsteckstromwandler, 1500A/5A, 65x32mm, Klasse 0,5 |
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Darf ein Stromwandler mit offener Sekundärseite betrieben werden?
Nein, der Betrieb mit offener Sekundärseite ist untersagt, da dies zu einer gefährlichen Überspannung und einer Überhitzung des Wandlers führt. Bei der Trennung von Messgeräten, Zählern oder Netzanalysatoren muss die Sekundärseite zwingend kurzgeschlossen werden.
Welche Kupferschienengrößen passen in den Durchsteckstromwandler MG957150-A?
Dieser Stromwandler ist für einen Ausschnitt von 65x32mm ausgelegt. Er eignet sich somit für Kupferschienen, die diese maximalen Maße nicht überschreiten.
Welche Genauigkeitsklasse bietet der Schrack Stromwandler 1500A/5A?
Der Wandler verfügt über die Genauigkeitsklasse 0,5. In dieser Klasse erreicht er eine Bürde von 20VA, während in Klasse 1 eine Bürde von 25VA und in Klasse 3 eine Bürde von 30VA möglich ist.
Wie erfolgt die Befestigung des Stromwandlers auf der Schiene?
Die Montage des Schrack Durchsteckstromwandlers erfolgt direkt über Fixierschrauben auf der Stromschiene. Dies gewährleistet einen sicheren und festen Sitz in der elektrischen Anlage.
