Über dieses Produkt

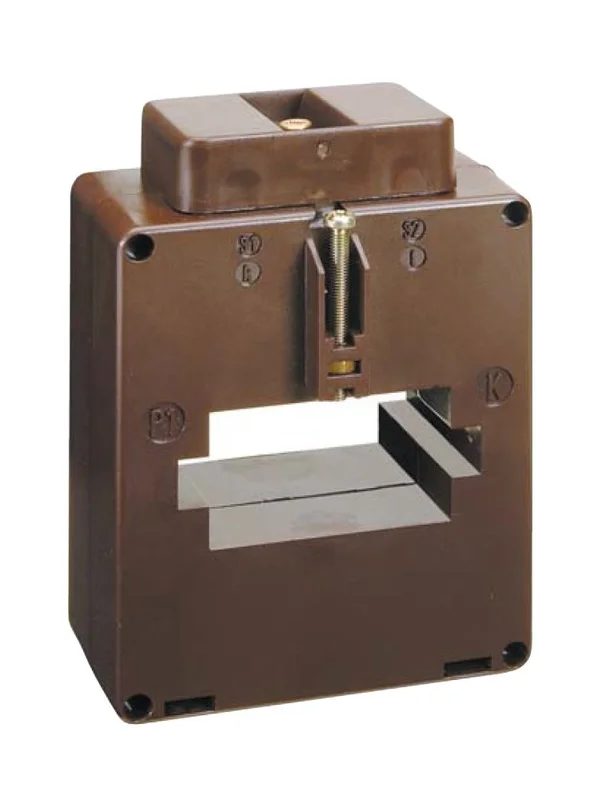

Der Durchsteckstromwandler 1600/5A von Schrack ist ein präzises Bauteil zur Messung von hohen Stromstärken in elektrischen Anlagen. Das Gehäuse aus selbstverlöschendem Polycarbonat bietet bei Verwendung der Klemmenabdeckung die Schutzart IP20, während die Klemmen selbst in IP00 ausgeführt sind. Mit einem Eingangsstrom von 1600A und einem Sekundärstrom von 5A ist dieses Modell für Sammelschienen bis zu einer Größe von 50x30mm oder 60x10mm ausgelegt. Der Wandler arbeitet in einem Umgebungstemperaturbereich von -25°C bis 60°C und entspricht der Genauigkeitsklasse 0,5. Der Einsatz erfolgt primär in Verteilerschränken, Abgangsschränken und Einspeiseschaltungen zur professionellen Strommessung. Die Lieferzeit beträgt 1 bis 3 Werktage. Den Durchsteckstromwandler 1600/5A von Schrack können Sie bei TELA online bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 1600/5A — ermöglicht präzise Strommessungen für Netzanalysatoren und Zähler.
- Flexibler Ausschnitt: 50x30mm bis 60x10mm — geeignet für unterschiedliche Kupferschienen-Dimensionen.
- Gehäusematerial: Polycarbonat — sorgt für ein selbstverlöschendes und robustes Gehäuse.
- Anschlussmöglichkeiten: Schraubklemmen M4 und Faston 4,8×0,8mm — für eine einfache und sichere Montage.
Anwendungsbereiche
- Integration in Einspeiseschränke zur Erfassung des Hauptstroms.
- Einsatz in Industrie-Verteilern für die präzise Wirkstrommessung.
- Verwendung in Abgangsschränken zur Überwachung einzelner Stromkreise.
- Messwerterfassung in Schaltkästen durch Anbindung an Netzanalysatoren.
Technische Details
| EAN | 9004840839111 |
| Nennfrequenz | 50Hz |
| BEZEICHNUNG2 | Stromwandler 1600/5A |
| Anschluss | ## |
| Gehäuse | ## |
| Verlustleistung | 16,00W |
| Gewicht (g) | 500 |
| Klasse | 0,5 |
| Bauart | Durchsteckstromwandler |
| Produktnorm | EN 61869-2 |
| Bürde | Klasse 0,5 (10VA); Klasse 1 (12VA); Klasse 3 (15VA) |
| Hersteller | Schrack |
| Schutzart | IP00 Klemmen; IP20 mit Klemmenabdeckung |
| Genauigkeitsklassen | ## |
| Ausschnitt | 50×30; 60x10mm |
| Vorteilscode CH | 9111-0049-80 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| BxHxT mm | 90x130x48 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Nennstrom Primärseite Ipr | 1600A |
| Montageart | durch Fixierschrauben auf der Stromschiene |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Eingangsstrom | 1600A |
| Nennstrom Sekundärseite Isr | 5A |
| Wicklung Sekundärseite | Schraubklemmen M4; Faston 4,8×0,8mm |
| Verwendungszweck | für Kupferschienen bis 50 x 30mm; für Kupferschienen bis 60 x 10mm |
| BEST. NR. | MG956160-A |
| Max. Sammelschiene | 60×10 |
| Nettogewicht | 0,47kg/Stk |
| Min. Umgebungstemperatur | -25°C |
| HLief-Artikel Nummer | TASIKD160 |
| HxBxT mm | 130x90x48 |
| AUSSCHNITT mm | 50×30 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG956160-A | EAN: 9004840839111 | Hersteller-Art.-Nr.: TASIKD160
Downloads
- Foto: Durchsteckstromwandler, 1600/5A, 50×30/60x10mm, Klasse 0,5
- Schaltbild
- Maßbild
- CAD Zeichnung: Durchsteckstromwandler, 1600/5A, 50×30/60x10mm, Klasse 0,5
- 3D-Daten (.stp): Durchsteckstromwandler, 1600/5A, 50×30/60x10mm, Klasse 0,5
Suchbegriffe
Verteiler, Schaltkasten, Abgangsschränke, Einspeiseschrank, Stromwandler, Trafos, Wandler
Häufig gestellte Fragen
Was passiert bei einem Betrieb der Sekundärseite bei offenem Stromkreis?
Der Betrieb bei offener Sekundärseite führt zu gefährlichen Überspannungen und einer Überhitzung des Stromwandlers. Aus Sicherheitsgründen muss die Sekundärseite bei der Montage oder bei einem Wechsel des angeschlossenen Messgerätes unbedingt kurzgeschlossen werden.
Für welche Sammelschienengrößen ist der Schrack Wandler geeignet?
Dieser Durchsteckstromwandler ist flexibel einsetzbar und für Kupferschienen mit einem maximalen Querschnitt von 50x30mm oder alternativ 60x10mm ausgelegt. Dies macht ihn zur Standardlösung in vielen Schaltanlagen und Verteilern.
Wie wird der Schrack MG956160-A befestigt?
Die Montage des Wandlers erfolgt direkt auf der Stromschiene. Hierfür sind entsprechende Fixierschrauben vorgesehen, die einen festen und vibrationssicheren Sitz im Verteiler oder Abgangsschrank gewährleisten.
Welche Genauigkeit bietet der Wandler in Klasse 0,5?
Der Wandler entspricht der Klasse 0,5, was eine präzise Strommessung für Zähler und Netzanalysatoren ermöglicht. Die Bürde beträgt in dieser Klasse 10VA, was die genaue Erfassung hoher Ströme von 1600A unterstützt.
