Über dieses Produkt

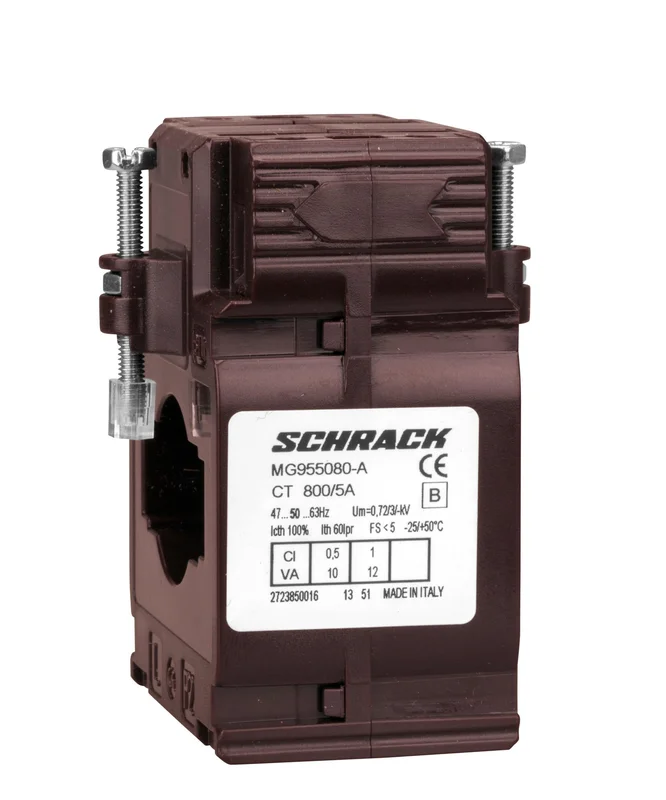

Der Durchsteckstromwandler 800A/5A von Schrack mit einem Ausschnitt von 40x10mm ermöglicht eine präzise Strommessung in elektrischen Anlagen. Das Gerät arbeitet mit einer Genauigkeitsklasse von 0,5 und ist für eine maximale Betriebsspannung von 0,72 kV ausgelegt. Die Ausführung als Trockentransformator in Schutzart IP20 besteht aus selbstverlöschendem Polycarbonat und ist für Umgebungstemperaturen von -25°C bis +50°C spezifiziert. Die Befestigung erfolgt flexibel über eine 35mm DIN-Hutschiene oder durch Wandmontage, wobei Kupferschienen bis 40x10mm oder Kabel mit einem Durchmesser bis 26mm genutzt werden können. Diese Wandler werden zur Erfassung von Strömen in Niederspannungsverteilungen eingesetzt. Die Lieferzeit für diesen Stromwandler beträgt 1 bis 3 Werktage. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom: 800A bei einem Sekundärstrom von 5A für präzise Messwertumwandlung.
- Gehäusematerial: Selbstverlöschendes Polycarbonat zur Erhöhung der Betriebssicherheit.
- Montageoptionen: Schnappbar auf DIN-Hutschiene 35mm oder Wandmontage für flexible Installation.
- Präzision: Genauigkeitsklasse 0,5 bei 10VA Bürde für exakte Messergebnisse.
- Klimafestigkeit: Betriebsbereit auch unter tropischen Klimabedingungen.
Anwendungsbereiche
- Messung von hohen Strömen in Schaltschränken und Energieverteilungen.
- Integration in Netzanalysatoren zur Blindstromkompensation.
- Einsatz bei der Erfassung von Verbrauchswerten in industriellen Anlagen.
- Installation auf Kupferschienen oder Kabeldurchführungen in der Elektro-Haustechnik.
Technische Details
| EAN | 9004840026986 |
| Gewicht (g) | 300 |
| Relative Luftfeuchtigkeit | ≤ 85% |
| Arbeitsbedingungen | ## |
| Verwendungszweck | für Kupferschienen bis 40 x 10mm; für Kupferschienen bis 30 x 15mm; für Kabel bis Durchmesser 26mm |
| Bürde | Klasse 0,5 (10VA); Klasse 1 (12VA) |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm; schraubbar für die Wandmontage |
| Verlustleistung | 11,50W |
| Min. Umgebungstemperatur | -25°C |
| Ausschnitt | 40×10; 30x15mm |
| Nettogewicht | 0,30kg/Stk |
| Isolation | Klasse B (EN60044-1) |
| CAD-Symbol | P |
| Temperaturbereich – Betrieb | -25 bis +50°C |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Max. Sammelschiene | 40×10 |
| BEST. NR. | MG955080-A |
| Hutschiene | TH35-15 (EN60715) |
| Ausführung | Trockentransformator, Luftisolierung |
| Temperaturbereich – Transport/Lagerung | -40 bis +85°C |
| Nennfrequenz | 50Hz |
| Anschluss | ## |
| Thermische Verlustleistung | ≤ 11,5W bei Icth; 125°C Maximal Temperatur Kabel/Sammelschiene |
| Gehäuse | ## |
| Tagesmitteltemperatur | ≤ 30°C |
| Drehmoment | Sammelschienenbefestigung: 0,2Nm |
| HLief-Artikel Nummer | TA426KC800 |
| Klasse | 0,5 |
| Bauart | Durchsteckstromwandler |
| Klemmenbeschriftung | Wicklung Primärseite P1(K) – P2(L); Wicklung Sekundärseite s1(k) – s2(l) |
| CAD-external terminals | 1 |
| Produktnorm | EN 61869-2 |
| Klimafestigkeit | Für tropisches Klima geeignet |
| Hersteller | Schrack |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| AUSSCHNITT mm | 40×10 |
| Max. Umgebungstemperatur | 85°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Eingangsstrom | 800A |
| LxBxH mm | 61x60x85 |
| Spezifikationen | ## |
| Vorteilscode CH | 6986-0024-23 |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5%; Bei Klasse 1 und 5% In: ±3%; Bei Klasse 1 und 20% In: ±1,5%; Bei Klasse 1 und 100% In: ±1%; Bei Klasse 1 und 120% In: ±1% |
| Wicklung Sekundärseite | Schraubklemmen 6mm²; Faston 4,8×0,8mm |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Type | Normale Installation (DIN EN 61869-2) |
| Sicherheitsfaktor | ≤ 5 |
| Schutzart | IP20 |
| Frequenzbereich | 47 – 63Hz |
| Nennstrom Primärseite Ipr | 800A |
| Kurzzeitstrom Ith | < 60Ipr |
| Wicklung Primärseite | Kabel- und Stromschienen Durchführung |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG955080-A | EAN: 9004840026986 | Hersteller-Art.-Nr.: TA426KC800
Downloads
- CAD Zeichnung: Durchsteckstromwandler, 800A/5A, 40x10mm, Klasse 0,5
- Foto: Durchsteckstromwandler, 800A/5A, 40x10mm, Klasse 0,5
- Maßbild
- Schaltbild
- Katalogseite: Durchsteckstromwandler, 800A/5A, 40x10mm, Klasse 0,5
- 3D-Daten (.stp): Durchsteckstromwandler, 800A/5A, 40x10mm, Klasse 0,5
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Was ist bei der Inbetriebnahme des Stromwandlers 800A/5A zu beachten?
Der Stromwandler darf unter keinen Umständen mit einer offenen Sekundärseite betrieben werden. Dies würde zu gefährlichen Überspannungen und einer Überhitzung des Bauteils führen, weshalb die Sekundärseite bei Abschließen von Messgeräten zwingend kurzgeschlossen werden muss.
Welche Kupferschienenmaße sind mit diesem Schrack Stromwandler kompatibel?
Dieser Durchsteckstromwandler ist für eine maximale Sammelschienengröße von 40x10mm ausgelegt. Zudem ist der Einsatz für Kupferschienen bis zu einem Maß von 30x15mm oder für Kabel mit einem maximalen Durchmesser von 26mm möglich.
Wie wird der Schrack MG955080-A befestigt?
Das Modell bietet zwei Montageoptionen: Es kann direkt auf einer 35mm DIN-Hutschiene (TH35-15) eingeschnappt oder alternativ über die integrierte Vorrichtung fest an einer Wand verschraubt werden.
Kann dieser Durchsteckstromwandler auch bei tropischen Temperaturen eingesetzt werden?
Ja, der Wandler ist aufgrund seiner Materialbeschaffenheit aus selbstverlöschendem Polycarbonat für tropisches Klima geeignet. Er hält einer relativen Luftfeuchtigkeit von bis zu 85 % stand und arbeitet in einem Temperaturbereich von -25°C bis +50°C.
