Description
Über dieses Produkt

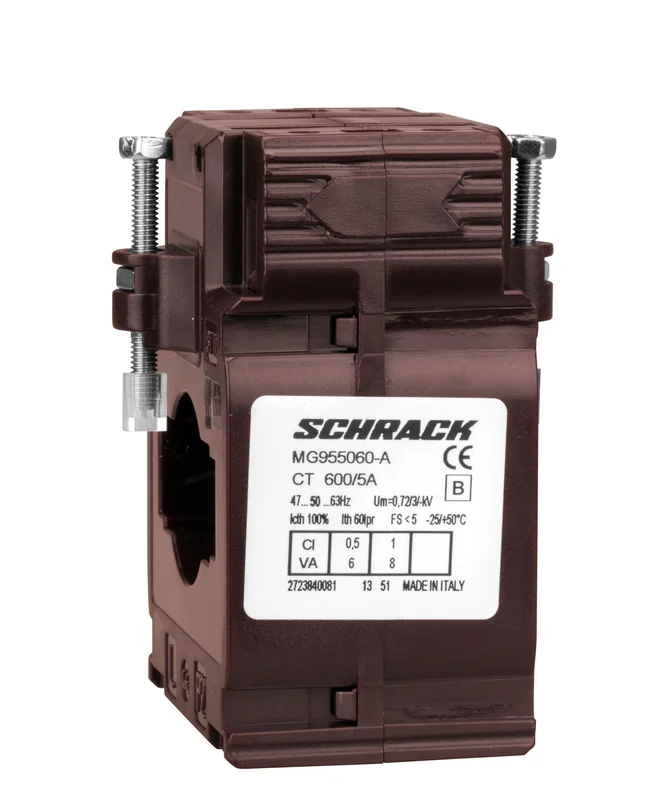

Der Schrack Durchsteckstromwandler MG955060-A wandelt primärseitige Ströme von 600A präzise auf einen sekundärseitigen Ausgangsstrom von 5A. Dieses Modell ist für Sammelschienen mit Abmessungen von bis zu 40x10mm oder 30x15mm sowie für Kabel bis zu einem Durchmesser von 26mm ausgelegt. Der Wandler entspricht der Genauigkeitsklasse 0,5, ist in einem selbstverlöschenden Polycarbonatgehäuse untergebracht und bietet die Schutzart IP20. Die Montage erfolgt flexibel durch Schnappbefestigung auf einer 35mm DIN-Hutschiene oder mittels Wandmontage. Sie erhalten diesen Stromwandler bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom: 600A auf 5A Sekundärstrom zur präzisen Strommessung
- Genauigkeitsklasse: 0,5 für exakte Messergebnisse in der Blindstromkompensation
- Gehäusematerial: Selbstverlöschendes Polycarbonat gemäß Schutzart IP20
- Flexible Montage: Schnappbar auf 35mm Hutschiene oder zur Wandbefestigung
- Kompakte Bauweise: Abmessungen von 60x61x85mm für beengte Platzverhältnisse
Anwendungsbereiche
- Strommessung in Niederspannungsverteilungen
- Einbindung in Netzanalysatoren zur Energieüberwachung
- Blindstromkompensation in Industrieanlagen
- Nachrüstung bestehender Schaltanlagen auf Kupferschienen
Technische Details
| EAN | 9004840027082 |
| Gewicht (g) | 300 |
| Relative Luftfeuchtigkeit | ≤ 85% |
| Arbeitsbedingungen | ## |
| Verwendungszweck | für Kupferschienen bis 40 x 10mm; für Kupferschienen bis 30 x 15mm; für Kabel bis Durchmesser 26mm |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm; schraubbar für die Wandmontage |
| Eingangsstrom | 600A |
| Verlustleistung | 11,50W |
| Min. Umgebungstemperatur | -25°C |
| Ausschnitt | 40×10; 30x15mm |
| Nettogewicht | 0,30kg/Stk |
| Isolation | Klasse B (EN60044-1) |
| CAD-Symbol | P |
| Temperaturbereich – Betrieb | -25 bis +50°C |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Nennstrom Primärseite Ipr | 600A |
| Vorteilscode CH | 7082-0023-05 |
| Max. Sammelschiene | 40×10 |
| Hutschiene | TH35-15 (EN60715) |
| Ausführung | Trockentransformator, Luftisolierung |
| Temperaturbereich – Transport/Lagerung | -40 bis +85°C |
| BxHxT mm | 60x61x85 |
| Nennfrequenz | 50Hz |
| Anschluss | ## |
| Thermische Verlustleistung | ≤ 11,5W bei Icth; 125°C Maximal Temperatur Kabel/Sammelschiene |
| Gehäuse | ## |
| Tagesmitteltemperatur | ≤ 30°C |
| Drehmoment | Sammelschienenbefestigung: 0,2Nm |
| Klasse | 0,5 |
| Bauart | Durchsteckstromwandler |
| Klemmenbeschriftung | Wicklung Primärseite P1(K) – P2(L); Wicklung Sekundärseite s1(k) – s2(l) |
| CAD-external terminals | 1 |
| Produktnorm | EN 61869-2 |
| BEST. NR. | MG955060-A |
| Klimafestigkeit | Für tropisches Klima geeignet |
| Hersteller | Schrack |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| AUSSCHNITT mm | 40×10 |
| Max. Umgebungstemperatur | 85°C |
| Bürde | Klasse 0,5 (6VA); Klasse 1 (8VA) |
| HLief-Artikel Nummer | TA426KC600 |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5%; Bei Klasse 1 und 5% In: ±3%; Bei Klasse 1 und 20% In: ±1,5%; Bei Klasse 1 und 100% In: ±1%; Bei Klasse 1 und 120% In: ±1% |
| Wicklung Sekundärseite | Schraubklemmen 6mm²; Faston 4,8×0,8mm |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Type | Normale Installation (DIN EN 61869-2) |
| Sicherheitsfaktor | ≤ 5 |
| Schutzart | IP20 |
| Frequenzbereich | 47 – 63Hz |
| HxBxT mm | 61x60x85 |
| Kurzzeitstrom Ith | < 60Ipr |
| Wicklung Primärseite | Kabel- und Stromschienen Durchführung |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG955060-A | EAN: 9004840027082 | Hersteller-Art.-Nr.: TA426KC600
Downloads
| CAD Zeichnung: Durchsteckstromwandler, 600A/5A, 40x10mm, Klasse 0,5 |
| Foto: Durchsteckstromwandler, 600A/5A, 40x10mm, Klasse 0,5 Foto: Durchsteckstromwandler, 600A/5A, 40x10mm, Klasse 0,5 Foto: Durchsteckstromwandler, 600A/5A, 40x10mm, Klasse 0,5 Foto: Durchsteckstromwandler, 600A/5A, 40x10mm, Klasse 0,5 Foto: Durchsteckstromwandler, 600A/5A, 40x10mm, Klasse 0,5 |
| Maßbild |
| Schaltbild |
| Katalogseite: Durchsteckstromwandler, 600A/5A, 40x10mm, Klasse 0,5 |
| 3D-Daten (.stp): Durchsteckstromwandler, 600A/5A, 40x10mm, Klasse 0,5 |
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Was ist bei der Installation des Stromwandlers MG955060-A zu beachten?
Der Durchsteckstromwandler darf niemals bei offener Sekundärseite betrieben werden, da dies zu gefährlichen Überspannungen und zur Überhitzung des Bauteils führt. Achten Sie darauf, die Sekundärseite kurzschließen, wenn Sie ein Messgerät oder einen Netzanalysator abklemmen.
Welche Schienengrößen passen in diesen Schrack Stromwandler?
Der Wandler ist für Kupferschienen bis zu einer maximalen Größe von 40x10mm oder 30x15mm geeignet. Alternativ kann er bei Kabeldurchführungen für Kabel mit einem Durchmesser von bis zu 26mm verwendet werden.
Wie erfolgt die Befestigung des Stromwandlers in der Anlage?
Der Stromwandler bietet zwei Montageoptionen: Er kann komfortabel auf einer standardmäßigen 35mm DIN-Hutschiene aufgeschnappt oder direkt mittels Schraubmontage an der Wand befestigt werden.
Wie hoch ist die Messgenauigkeit des Stromwandlers?
Dieses Modell entspricht der Genauigkeitsklasse 0,5, was eine sehr präzise Strommessung ermöglicht. Die Fehlergrenzen bei Lastströmen sind exakt definiert, wobei der Wandler bei einer Volllast von 100% eine Genauigkeit von ±0,5% aufweist.
