Der Durchsteckstromwandler MG955025-A von Schrack dient zur präzisen Erfassung von Primärströmen bis 250A bei einem Sekundärstrom von 5A. Dieses Modell ist für Sammelschienen bis zu einer Größe von 40×10 mm sowie Kabel mit einem Durchmesser von bis zu 26 mm ausgelegt und entspricht der Genauigkeitsklasse 0,5. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat und erfüllt die Anforderungen der Schutzart IP20. Die Montage erfolgt flexibel durch Schnappbefestigung auf einer 35 mm DIN-Hutschiene oder mittels Wandverschraubung. Bei tela.at erhalten Sie diesen Stromwandler mit einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom: 250A bei 5A Sekundärstrom für exakte Messwerterfassung.
- Bauform: Kompakte Maße von 60x61x85 mm für eine platzsparende Installation.
- Flexibilität: Geeignet für Sammelschienen bis 40×10 mm oder 30×15 mm.
- Sicherheit: Gehäusematerial aus selbstverlöschendem Polycarbonat gemäß Schutzart IP20.
- Montage: Schnappbar auf DIN-Hutschiene (TH35-15) oder zur Wandmontage geeignet.
Anwendungsbereiche
- Integration in Stromverteilungen und Schaltanlagen zur Energiemessung.
- Einsatz in Blindstromkompensationsanlagen zur Überwachung der Leistungsaufnahme.
- Messwerterfassung für Zähler, Netzanalysatoren und weitere Überwachungseinrichtungen.
Technische Details
| EAN | 9004840026955 |
| Gewicht (g) | 300 |
| Relative Luftfeuchtigkeit | ≤ 85% |
| Arbeitsbedingungen | ## |
| Verwendungszweck | für Kupferschienen bis 40 x 10mm; für Kupferschienen bis 30 x 15mm; für Kabel bis Durchmesser 26mm |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm; schraubbar für die Wandmontage |
| Verlustleistung | 11,50W |
| Min. Umgebungstemperatur | -25°C |
| Eingangsstrom | 250A |
| Ausschnitt | 40×10; 30x15mm |
| Nettogewicht | 0,30kg/Stk |
| Isolation | Klasse B (EN60044-1) |
| CAD-Symbol | P |
| Temperaturbereich – Betrieb | -25 bis +50°C |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Vorteilscode CH | 6955-0021-13 |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| BEST. NR. | MG955025-A |
| Max. Sammelschiene | 40×10 |
| Hutschiene | TH35-15 (EN60715) |
| Ausführung | Trockentransformator, Luftisolierung |
| Temperaturbereich – Transport/Lagerung | -40 bis +85°C |
| Bürde | Klasse 0,5 (3VA); Klasse 1 (4VA) |
| BxHxT mm | 60x61x85 |
| Nennfrequenz | 50Hz |
| Anschluss | ## |
| Thermische Verlustleistung | ≤ 11,5W bei Icth; 125°C Maximal Temperatur Kabel/Sammelschiene |
| Gehäuse | ## |
| Tagesmitteltemperatur | ≤ 30°C |
| Drehmoment | Sammelschienenbefestigung: 0,2Nm |
| Klasse | 0,5 |
| Bauart | Durchsteckstromwandler |
| Klemmenbeschriftung | Wicklung Primärseite P1(K) – P2(L); Wicklung Sekundärseite s1(k) – s2(l) |
| CAD-external terminals | 1 |
| Produktnorm | EN 61869-2 |
| Klimafestigkeit | Für tropisches Klima geeignet |
| Hersteller | Schrack |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| AUSSCHNITT mm | 40×10 |
| Max. Umgebungstemperatur | 85°C |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5%; Bei Klasse 1 und 5% In: ±3%; Bei Klasse 1 und 20% In: ±1,5%; Bei Klasse 1 und 100% In: ±1%; Bei Klasse 1 und 120% In: ±1% |
| HLief-Artikel Nummer | TA426KC250 |
| Wicklung Sekundärseite | Schraubklemmen 6mm²; Faston 4,8×0,8mm |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Type | Normale Installation (DIN EN 61869-2) |
| Sicherheitsfaktor | ≤ 5 |
| Schutzart | IP20 |
| Frequenzbereich | 47 – 63Hz |
| HxBxT mm | 61x60x85 |
| Kurzzeitstrom Ith | < 60Ipr |
| Wicklung Primärseite | Kabel- und Stromschienen Durchführung |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Nennstrom Primärseite Ipr | 250A |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG955025-A | EAN: 9004840026955 | Hersteller-Art.-Nr.: TA426KC250
Downloads

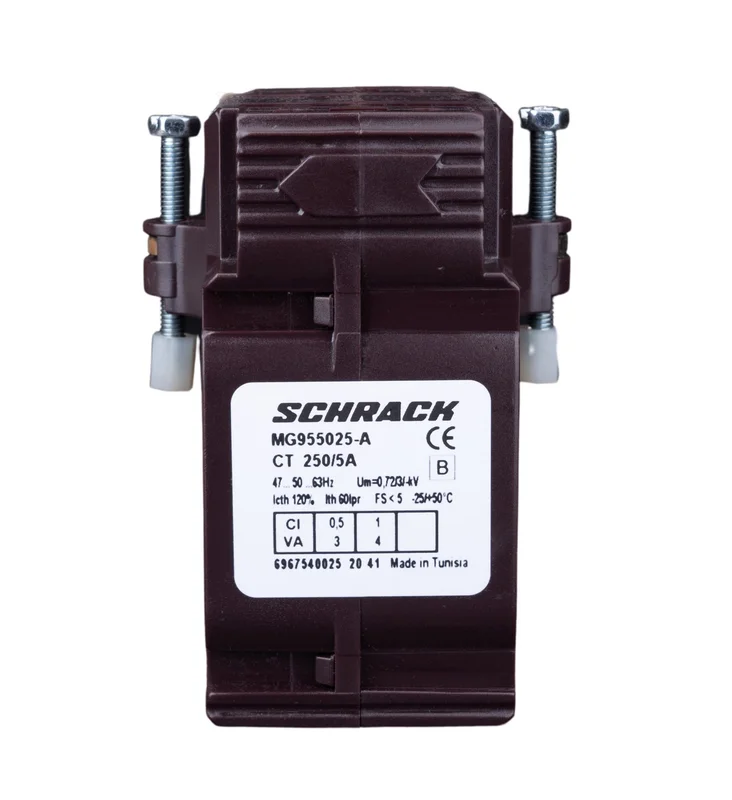

Foto: Durchsteckstromwandler, 250A/5A, 40x10mm, Klasse 0,5
