Über dieses Produkt

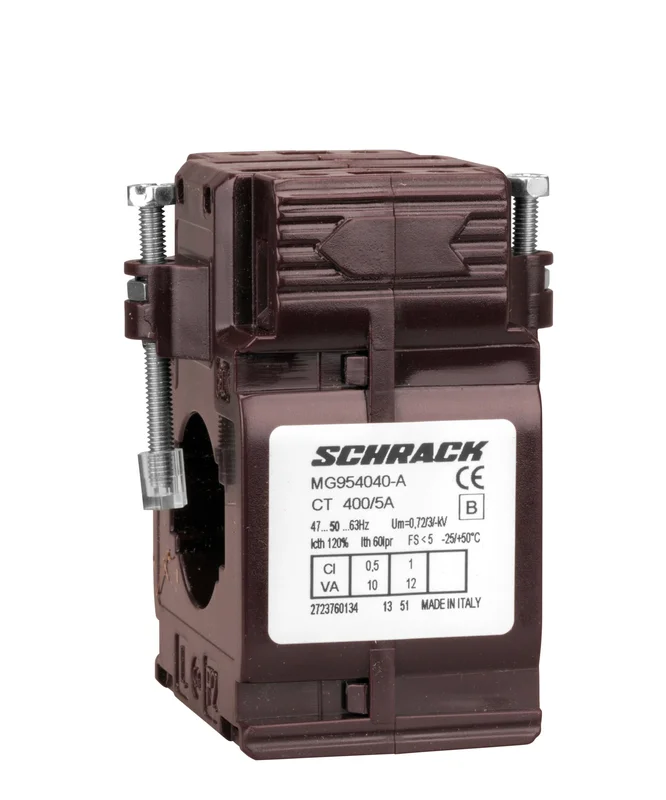

Der Durchsteckstromwandler MG954040-A von Schrack mit einem Übersetzungsverhältnis von 400A/5A ist für Sammelschienen bis 30x10mm ausgelegt. Dieser Wandler in der Genauigkeitsklasse 0,5 besitzt ein Gehäuse aus selbstverlöschendem Polycarbonat mit der Schutzart IP20. Die Montage erfolgt flexibel durch Schnappbefestigung auf einer 35mm DIN-Hutschiene oder mittels Wandverschraubung. Das Gerät ist für einen Primärstrom von 400A und einen Temperaturbereich von -25°C bis +50°C spezifiziert. Eingesetzt wird das Bauteil zur präzisen Strommessung in elektrischen Anlagen zur Energieerfassung oder Blindleistungskompensation. Die Lieferzeit beträgt 1 bis 3 Werktage bei einer Bestellung direkt über TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom: 400A Primärseite für hohe Messgenauigkeit.
- Sammelschienen-Ausschnitt: 30x10mm für gängige Kupferschienen.
- Klasse 0,5: Hohe Messpräzision bei 10VA Bürde.
- Montageoptionen: Schnappbar auf DIN-Hutschiene oder Wandmontage möglich.
- Gehäusematerial: Polycarbonat (Klasse V0 nach UL-94) für erhöhte Sicherheit.
Anwendungsbereiche
- Installation in Schaltanlagen zur professionellen Strommessung.
- Integration in Netzanalysatoren zur Überwachung des Energieverbrauchs.
- Erfassung von Strömen in Kompensationsanlagen zur Blindleistungsreduzierung.
- Einsatz in industriellen Energieverteilungen mit 30x10mm Sammelschienen.
Technische Details
| EAN | 9004840027075 |
| Relative Luftfeuchtigkeit | ≤ 85% |
| Ausschnitt | 30x10mm |
| Arbeitsbedingungen | ## |
| Nettogewicht | 0,26kg/Stk |
| Bürde | Klasse 0,5 (10VA); Klasse 1 (12VA) |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm; schraubbar für die Wandmontage |
| Min. Umgebungstemperatur | -25°C |
| Max. Sammelschiene | 30×10 |
| AUSSCHNITT mm | 30×10 |
| Eingangsstrom | 400A |
| Isolation | Klasse B (EN60044-1) |
| CAD-Symbol | P |
| Temperaturbereich – Betrieb | -25 bis +50°C |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Nennstrom Primärseite Ipr | 400A |
| Gewicht (g) | 260 |
| Wicklung Primärseite | Durchgehende Leitung |
| Hutschiene | TH35-15 (EN60715) |
| Ausführung | Trockentransformator, Luftisolierung |
| Temperaturbereich – Transport/Lagerung | -40 bis +85°C |
| Nennfrequenz | 50Hz |
| Anschluss | ## |
| Gehäuse | ## |
| Tagesmitteltemperatur | ≤ 30°C |
| Drehmoment | Sammelschienenbefestigung: 0,2Nm |
| Verlustleistung | 7,00W |
| Klasse | 0,5 |
| Bauart | Durchsteckstromwandler |
| Klemmenbeschriftung | Wicklung Primärseite P1(K) – P2(L); Wicklung Sekundärseite s1(k) – s2(l) |
| CAD-external terminals | 1 |
| Produktnorm | EN 61869-2 |
| Klimafestigkeit | Für tropisches Klima geeignet |
| Vorteilscode CH | 7075-0016-65 |
| Hersteller | Schrack |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| BEST. NR. | MG954040-A |
| Max. Umgebungstemperatur | 85°C |
| Thermische Verlustleistung | ≤ 7W bei Icth; 125°C Maximal Temperatur Kabel/Sammelschiene |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| HLief-Artikel Nummer | TA327KC400 |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5%; Bei Klasse 1 und 5% In: ±3%; Bei Klasse 1 und 20% In: ±1,5%; Bei Klasse 1 und 100% In: ±1%; Bei Klasse 1 und 120% In: ±1% |
| VE | 64Stk |
| Type | Normale Installation (DIN EN 61869-2) |
| Wicklung Sekundärseite | Schraubklemmen |
| Sicherheitsfaktor | ≤ 5 |
| Schutzart | IP20 |
| Frequenzbereich | 47 – 63Hz |
| LxBxH mm | 61x56x80 |
| Kurzzeitstrom Ith | < 60Ipr |
| Verwendungszweck | für Kupferschienen bis 30 x 10mm; für Kabel bis Durchmesser 27mm |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
