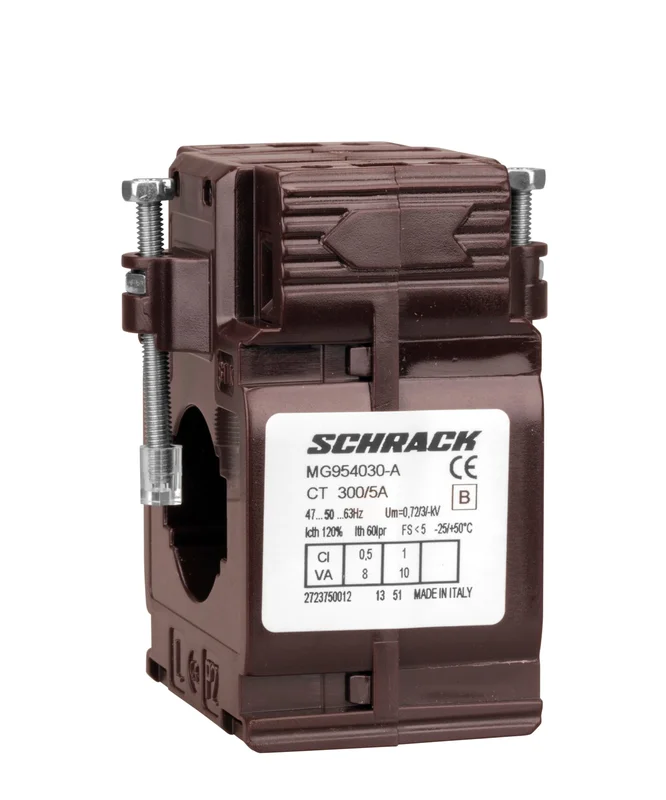

Der Durchsteckstromwandler MG954030-A von Schrack mit einem Übersetzungsverhältnis von 300A/5A und einer Genauigkeitsklasse 0,5 ermöglicht eine präzise Strommessung in industriellen Anlagen. Das Gerät ist für Sammelschienen mit den Maßen 30×10 mm konzipiert und bietet eine Schutzart von IP20 bei einem Gewicht von 0,26 kg. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat gemäß UL-94 V0 und gewährleistet einen zuverlässigen Betrieb in einem Temperaturbereich von -25°C bis +50°C. Dieser Wandler kommt in der Energieverteilung sowie bei der Blindstromkompensation zum Einsatz. Sie erhalten dieses Produkt innerhalb von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Primärstrom: 300 A bei einem Sekundärstrom von 5 A für präzise Messwerte.
- Ausschnittmaße: 30×10 mm passend für gängige Kupferschienen und Kabel bis 27 mm Durchmesser.
- Montageoptionen: Schnappbar auf 35 mm DIN-Hutschiene oder schraubbar für die Wandmontage.
- Genauigkeitsklasse 0,5: Hohe Messgenauigkeit für anspruchsvolle Anwendungen.
- Sicherheitsgehäuse: Schutzart IP20 mit schwer entflammbarem Polycarbonat-Gehäuse.
Anwendungsbereiche
- Integration in Niederspannungs-Schaltanlagen zur Stromüberwachung.
- Einsatz in Blindstromkompensationsanlagen zur Effizienzsteigerung.
- Elektrische Energieerfassung in industriellen Gebäuden und Anlagen.
Technische Details
| EAN | 9004840026849 |
| Bürde | Klasse 0,5 (8VA); Klasse 1 (10VA) |
| Relative Luftfeuchtigkeit | ≤ 85% |
| Ausschnitt | 30x10mm |
| Nettogewicht | 0,26kg/Stk |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm; schraubbar für die Wandmontage |
| Min. Umgebungstemperatur | -25°C |
| Max. Sammelschiene | 30×10 |
| AUSSCHNITT mm | 30×10 |
| Isolation | Klasse B (EN60044-1) |
| CAD-Symbol | P |
| Temperaturbereich – Betrieb | -25 bis +50°C |
| Nennstrom Primärseite Ipr | 300A |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Gewicht (g) | 260 |
| Wicklung Primärseite | Durchgehende Leitung |
| Hutschiene | TH35-15 (EN60715) |
| Ausführung | Trockentransformator, Luftisolierung |
| Temperaturbereich – Transport/Lagerung | -40 bis +85°C |
| Nennfrequenz | 50Hz |
| Tagesmitteltemperatur | ≤ 30°C |
| Drehmoment | Sammelschienenbefestigung: 0,2Nm |
| Verlustleistung | 7,00W |
| Klasse | 0,5 |
| Eingangsstrom | 300A |
| Bauart | Durchsteckstromwandler |
| Klemmenbeschriftung | Wicklung Primärseite P1(K) – P2(L); Wicklung Sekundärseite s1(k) – s2(l) |
| CAD-external terminals | 1 |
| Produktnorm | EN 61869-2 |
| Klimafestigkeit | Für tropisches Klima geeignet |
| Hersteller | Schrack |
| Referenztemperatur | 23°C ±1°C°C |
| Max. Umgebungstemperatur | 85°C |
| Thermische Verlustleistung | ≤ 7W bei Icth; 125°C Maximal Temperatur Kabel/Sammelschiene |
| Verpackungseinheit | 1Stk |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5%; Bei Klasse 1 und 5% In: ±3%; Bei Klasse 1 und 20% In: ±1,5%; Bei Klasse 1 und 100% In: ±1%; Bei Klasse 1 und 120% In: ±1% |
| HLief-Artikel Nummer | TA327KC300 |
| VE | 64Stk |
| Type | Normale Installation (DIN EN 61869-2) |
| BEST. NR. | MG954030-A |
| Wicklung Sekundärseite | Schraubklemmen |
| Sicherheitsfaktor | ≤ 5 |
| Schutzart | IP20 |
| Frequenzbereich | 47 – 63Hz |
| Vorteilscode CH | 6849-0016-65 |
| LxBxH mm | 61x56x80 |
| Kurzzeitstrom Ith | < 60Ipr |
| Verwendungszweck | für Kupferschienen bis 30 x 10mm; für Kabel bis Durchmesser 27mm |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
