Description
Über dieses Produkt

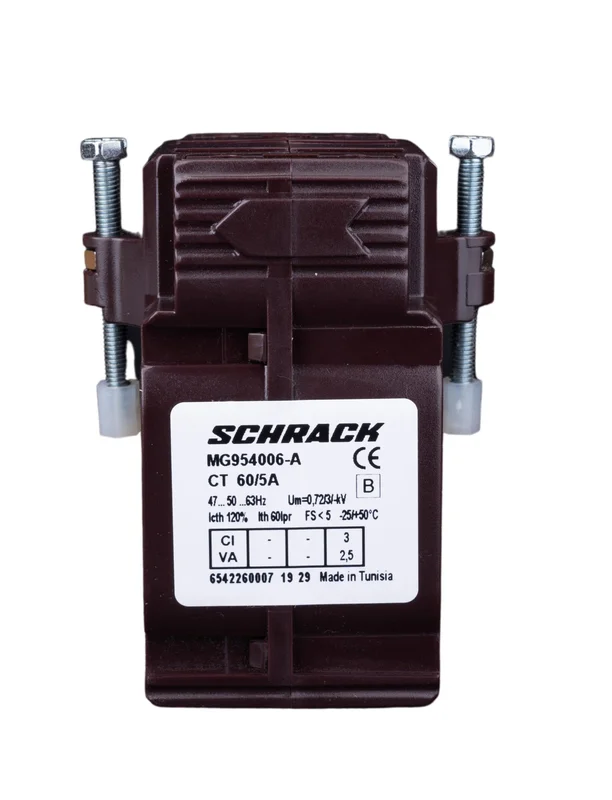

Der Schrack Durchsteckstromwandler MG954006-A transformiert Ströme von 60A auf 5A und ist präzise für die Integration in Energieverteilungen ausgelegt. Das Gehäuse aus selbstverlöschendem Polycarbonat entspricht der Schutzart IP20 und ist für den Einsatz mit Sammelschienen bis zu 30×10 mm oder Kabeln bis 27 mm Durchmesser konzipiert. Mit einer Genauigkeit der Klasse 3 und einer Bemessungsfrequenz von 50 Hz sorgt das Bauteil für eine zuverlässige Signalübertragung in Messgeräten und Netzanalysatoren. Die Montage erfolgt flexibel über eine 35 mm DIN-Hutschiene oder direkt per Wandbefestigung. Bei TELA profitieren Sie von einer schnellen Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 60A/5A – für die präzise Strommessung in Schaltanlagen.
- Bauform: Kompakter Durchsteckwandler – ermöglicht eine platzsparende Installation auf der Hutschiene oder Wand.
- Gehäusematerial: Polycarbonat (Klasse V0 nach UL-94) – bietet hohe thermische Beständigkeit und Sicherheit.
- Flexibler Anschluss: Geeignet für Kupferschienen (30×10 mm) oder Rundkabel (bis 27 mm Durchmesser).
- Betriebstemperatur: -25 bis +50 °C – robust für verschiedene industrielle Umgebungsbedingungen.
Anwendungsbereiche
- Erfassung von Stromwerten in der Niederspannungsverteilung.
- Integration in Netzanalysatoren zur Überwachung des Energieverbrauchs.
- Ergänzung von Blindstromkompensationsanlagen zur Effizienzsteigerung.
- Messdatenerfassung für Energiemanagementsysteme in Industriegebäuden.
Technische Details
| EAN | 9004840027037 |
| Bürde | Klasse 3 (2,5VA) |
| Relative Luftfeuchtigkeit | ≤ 85% |
| Ausschnitt | 30x10mm |
| Nettogewicht | 0,26kg/Stk |
| Fehler bei Lastströmen | Bei Klasse 3 und 100% In: ±3%; Bei Klasse 3 und 120% In: ±3% |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm; schraubbar für die Wandmontage |
| Min. Umgebungstemperatur | -25°C |
| Max. Sammelschiene | 30×10 |
| AUSSCHNITT mm | 30×10 |
| Isolation | Klasse B (EN60044-1) |
| CAD-Symbol | P |
| Temperaturbereich – Betrieb | -25 bis +50°C |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Vorteilscode CH | 7037-0014-73 |
| Gewicht (g) | 260 |
| HLief-Artikel Nummer | TA327KB600 |
| Wicklung Primärseite | Durchgehende Leitung |
| Hutschiene | TH35-15 (EN60715) |
| Ausführung | Trockentransformator, Luftisolierung |
| Temperaturbereich – Transport/Lagerung | -40 bis +85°C |
| Nennfrequenz | 50Hz |
| Verlustleistung | 7,00W |
| Klasse | 3 |
| Bauart | Durchsteckstromwandler |
| Klemmenbeschriftung | Wicklung Primärseite P1(K) – P2(L); Wicklung Sekundärseite s1(k) – s2(l) |
| CAD-external terminals | 1 |
| Produktnorm | EN 61869-2 |
| Klimafestigkeit | Für tropisches Klima geeignet |
| Eingangsstrom | 60A |
| Hersteller | Schrack |
| Referenztemperatur | 23°C ±1°C°C |
| Thermische Verlustleistung | ≤ 7W bei Icth; 125°C Maximal Temperatur Kabel/Sammelschiene |
| Verpackungseinheit | 1Stk |
| BEST. NR. | MG954006-A |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Type | Normale Installation (DIN EN 61869-2) |
| Wicklung Sekundärseite | Schraubklemmen |
| Sicherheitsfaktor | ≤ 5 |
| Schutzart | IP20 |
| Frequenzbereich | 47 – 63Hz |
| Nennstrom Primärseite Ipr | 60A |
| LxBxH mm | 61x56x80 |
| Kurzzeitstrom Ith | < 60Ipr |
| Verwendungszweck | für Kupferschienen bis 30 x 10mm; für Kabel bis Durchmesser 27mm |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG954006-A | EAN: 9004840027037 | Hersteller-Art.-Nr.: TA327KB600
Produktinformation
Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen.
Downloads
| Foto: Durchsteckstromwandler, 60A/5A, 30x10mm, Klasse 3 Foto: Durchsteckstromwandler, 60A/5A, 30x10mm, Klasse 3 Foto: Durchsteckstromwandler, 60A/5A, 30x10mm, Klasse 3 Foto: Durchsteckstromwandler, 60A/5A, 30x10mm, Klasse 3 Foto: Durchsteckstromwandler, 60A/5A, 30x10mm, Klasse 3 Foto: Durchsteckstromwandler, 60A/5A, 30x10mm, Klasse 3 Foto: Durchsteckstromwandler, 60A/5A, 30x10mm, Klasse 3 Foto: Durchsteckstromwandler, 60A/5A, 30x10mm, Klasse 3 |
| CAD Zeichnung: Durchsteckstromwandler, 60A/5A, 30x10mm, Klasse 3 |
| Maßbild |
| Schaltbild |
| Katalogseite: Durchsteckstromwandler, 60A/5A, 30x10mm, Klasse 3 |
| 3D-Daten (.stp): Durchsteckstromwandler, 60A/5A, 30x10mm, Klasse 3 |
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Welcher Leitungsdurchmesser passt durch den Schrack MG954006-A?
Der Durchsteckstromwandler ist für Kupferschienen bis zu einer Größe von 30×10 mm ausgelegt. Alternativ können Rundkabel mit einem maximalen Durchmesser von 27 mm sicher durch den Wandler geführt werden.
Ist der Stromwandler für die Hutschienenmontage geeignet?
Ja, der Schrack MG954006-A ist für die schnelle Montage auf einer DIN-Hutschiene (35 mm) konzipiert. Zudem bietet das Gehäuse die Möglichkeit einer direkten Schraubbefestigung für die Wandmontage.
Was muss beim Anschluss des Messgerätes beachtet werden?
Es ist zwingend erforderlich, die Sekundärseite des Stromwandlers bei laufendem Betrieb kurzzuschließen, sobald das Messgerät oder der Netzanalysator abgeklemmt wird. Ein Betrieb mit offener Sekundärseite führt zu gefährlichen Überspannungen und zur Überhitzung des Bauteils.
Für welchen Temperaturbereich ist der Wandler zugelassen?
Der Schrack Stromwandler arbeitet in einem Betriebstemperaturbereich von -25 bis +50 °C. Für Transport und Lagerung ist ein erweiterter Bereich von -40 bis +85 °C zulässig.
