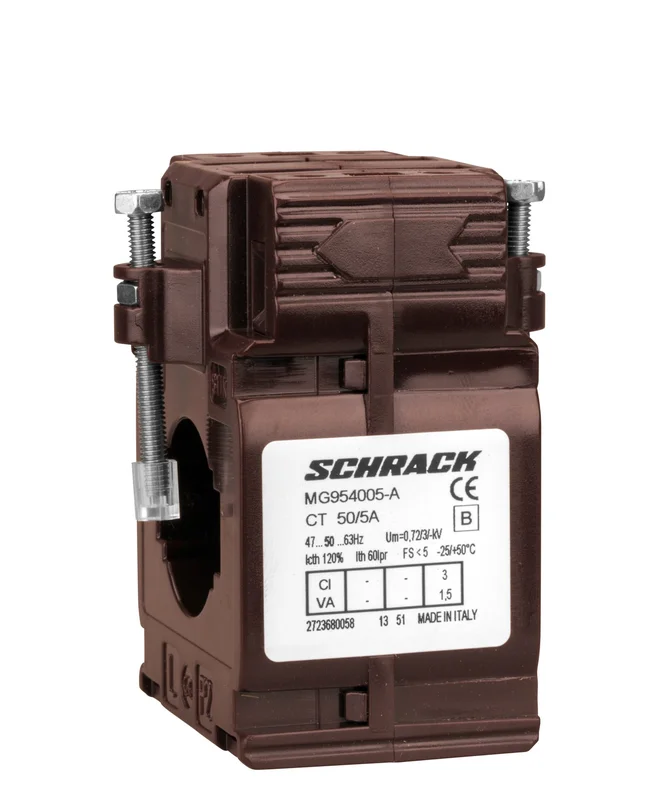

Der Durchsteckstromwandler MG954005-A von Schrack mit einem Primärstrom von 50A bei einem Sekundärstrom von 5A ist für eine präzise Strommessung konzipiert. Das Gehäuse aus selbstverlöschendem Polycarbonat besitzt einen Ausschnitt von 30x10mm und erfüllt die Schutzart IP20. Mit seiner Klasse 3 Genauigkeit und einer Bemessungsleistung von 2,5VA ist das Gerät für Frequenzbereiche von 47 bis 63Hz ausgelegt. Der Wandler lässt sich direkt auf einer 35mm DIN-Hutschiene schnappen oder per Schraubmontage an der Wand befestigen. Dieser Stromwandler ist für Kupferschienen bis 30x10mm oder Kabel mit einem Durchmesser bis 27mm geeignet. Wir versenden diesen Artikel innerhalb von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Primärstrom: 50A / Sekundärstrom: 5A — optimiert für präzise Messumgebungen
- Ausschnitt: 30x10mm — passend für gängige Kupferschienen
- Befestigung: Schnappbar auf 35mm DIN-Hutschiene oder Wandmontage — flexible Installation
- Gehäusematerial: Polycarbonat nach UL-94 V0 — hohe thermische Sicherheit
- Schutzart: IP20 — robuster Berührungsschutz für den Schaltschrankbau
Anwendungsbereiche
- Integration in Stromverteilungsanlagen zur Überwachung von Lastströmen
- Einsatz in der Energieerfassung und Blindstromkompensation
- Verwendung in Mess- und Prüfeinrichtungen für die Industrie
Technische Details
| EAN | 9004840026924 |
| Bürde | Klasse 3 (2,5VA) |
| Relative Luftfeuchtigkeit | ≤ 85% |
| Ausschnitt | 30x10mm |
| Arbeitsbedingungen | ## |
| Nettogewicht | 0,26kg/Stk |
| Fehler bei Lastströmen | Bei Klasse 3 und 100% In: ±3%; Bei Klasse 3 und 120% In: ±3% |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm; schraubbar für die Wandmontage |
| Min. Umgebungstemperatur | -25°C |
| Max. Sammelschiene | 30×10 |
| AUSSCHNITT mm | 30×10 |
| Isolation | Klasse B (EN60044-1) |
| CAD-Symbol | P |
| Temperaturbereich – Betrieb | -25 bis +50°C |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Nennstrom Primärseite Ipr | 50A |
| Gewicht (g) | 260 |
| Wicklung Primärseite | Durchgehende Leitung |
| Hutschiene | TH35-15 (EN60715) |
| Ausführung | Trockentransformator, Luftisolierung |
| Temperaturbereich – Transport/Lagerung | -40 bis +85°C |
| Vorteilscode CH | 6924-0014-73 |
| Nennfrequenz | 50Hz |
| Anschluss | ## |
| Gehäuse | ## |
| Tagesmitteltemperatur | ≤ 30°C |
| Drehmoment | Sammelschienenbefestigung: 0,2Nm |
| Verlustleistung | 7,00W |
| Eingangsstrom | 50A |
| Klasse | 3 |
| Bauart | Durchsteckstromwandler |
| Klemmenbeschriftung | Wicklung Primärseite P1(K) – P2(L); Wicklung Sekundärseite s1(k) – s2(l) |
| CAD-external terminals | 1 |
| Produktnorm | EN 61869-2 |
| Klimafestigkeit | Für tropisches Klima geeignet |
| Hersteller | Schrack |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| HLief-Artikel Nummer | TA327KB500 |
| Max. Umgebungstemperatur | 85°C |
| Thermische Verlustleistung | ≤ 7W bei Icth; 125°C Maximal Temperatur Kabel/Sammelschiene |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Type | Normale Installation (DIN EN 61869-2) |
| Wicklung Sekundärseite | Schraubklemmen |
| Sicherheitsfaktor | ≤ 5 |
| Schutzart | IP20 |
| Frequenzbereich | 47 – 63Hz |
| BEST. NR. | MG954005-A |
| LxBxH mm | 61x56x80 |
| Kurzzeitstrom Ith | < 60Ipr |
| Verwendungszweck | für Kupferschienen bis 30 x 10mm; für Kabel bis Durchmesser 27mm |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
