Description
Über dieses Produkt

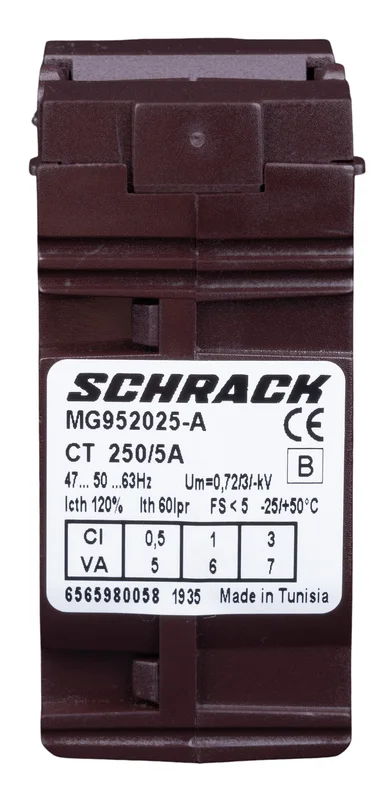

Der Schrack Durchsteckstromwandler MG952025-A für Kabel bis 21mm wandelt Ströme von 250A auf ein sekundärseitiges Signal von 5A um. Dieses Gerät arbeitet in der Genauigkeitsklasse 0,5 und ist in einem kompakten Polycarbonatgehäuse mit den Abmessungen 30x44x65 mm untergebracht. Das Bauteil verfügt über die Schutzart IP20 und ist für einen Umgebungstemperaturbereich von -25°C bis 60°C ausgelegt. Die Montage erfolgt durch einfaches Durchstecken des Kabels zur präzisen Strommessung oder für Anwendungen in der Blindleistungskompensation. Ihre Bestellung des Durchsteckstromwandlers für Kabel 21mm 250/5A erfolgt bei TELA mit einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom: 250A Primär zu 5A Sekundär für präzise Messwerte
- Kompakte Bauweise: 30x44x65 mm Abmessungen für beengte Platzverhältnisse
- Gehäusematerial: Polycarbonat nach UL-94 V0 für Brandschutzsicherheit
- Genauigkeitsklasse 0,5: Hohe Messgenauigkeit für industrielle Anwendungen
- Schutzart IP20: Solider Schutz gegen feste Fremdkörper
Anwendungsbereiche
- Strommessung in Schaltanlagen und Unterverteilungen
- Einbindung in Netzanalysatoren zur Energieüberwachung
- Blindleistungskompensation in industriellen Netzen
- Nachrüstung von Zähleinrichtungen an bestehenden Kabeln
Technische Details
| EAN | 9004840026757 |
| LxBxH mm | 30x44x65 |
| Min. Umgebungstemperatur | -25°C |
| Eingangsstrom | 250A |
| Gewicht (g) | 180 |
| Verwendungszweck | für Kabel bis Durchmesser 21mm |
| CAD-Symbol | P |
| Produktnorm | EN 61869-2; BS3938; BS7626 |
| BEST. NR. | MG952025-A |
| Bürde | Klasse 0,5 (5VA); Klasse 1 (6VA) |
| Max. Kabeldurchmesser | 21mm |
| Anschluss | ## |
| Verlustleistung | 3,00W |
| Nettogewicht | 0,18kg/Stk |
| Gehäuse | ## |
| HLief-Artikel Nummer | TABBKC250 |
| Klasse | 0,5 |
| CAD-external terminals | 1 |
| Ausschnitt | Ø28mm |
| Hersteller | Schrack |
| Wicklung Sekundärseite | max. 2 getrennte Drähte 2,5mm²; Schraubklemmen |
| Genauigkeitsklassen | ## |
| Vorteilscode CH | 6757-0014-13 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Schutzart | IP20 |
| AUSSCHNITT mm | Ø28 |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Nennstrom Primärseite Ipr | 250A |
| Bauart | Stromwandler für Kabel |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG952025-A | EAN: 9004840026757 | Hersteller-Art.-Nr.: TABBKC250
Downloads
| Foto: Durchsteckstromwandler für Kabel 21mm, 250/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 250/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 250/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 250/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 250/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 250/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 250/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 250/5A, Klasse 0,5 |
| CAD Zeichnung: Durchsteckstromwandler für Kabel 21mm, 250/5A, Klasse 0,5 |
| Maßbild |
| Schaltbild |
| Katalogseite: Durchsteckstromwandler für Kabel 21mm, 250/5A, Klasse 0,5 |
| 3D-Daten (.stp): Durchsteckstromwandler für Kabel 21mm, 250/5A, Klasse 0,5 |
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Was ist bei der Installation des Schrack 250/5A Stromwandlers zu beachten?
Der Durchsteckstromwandler darf keinesfalls bei offener Sekundärseite betrieben werden, da dies gefährliche Überspannungen und eine Überhitzung des Bauteils zur Folge hat. Stellen Sie sicher, dass die Sekundärseite immer kurzgeschlossen ist, wenn kein Messgerät oder Netzanalysator angeschlossen ist.
Für welche Kabeldurchmesser ist der Schrack Wandler MG952025-A geeignet?
Dieser Durchsteckstromwandler ist für Kabel mit einem maximalen Durchmesser von 21 mm konzipiert. Er ist somit ein passendes Bauteil für Strommessungen in elektrischen Anlagen, bei denen Kabel innerhalb dieses Querschnitts durch die Öffnung geführt werden.
Wie hoch ist die Genauigkeitsklasse dieses Stromwandlers?
Der Schrack Wandler MG952025-A entspricht der Klasse 0,5 mit einer Bürde von 5VA. Dies garantiert eine präzise Messwerterfassung für die meisten Standardanwendungen in der Haustechnik und industriellen Stromverteilung.
Kann dieser Schrack Stromwandler für die Blindleistungskompensation verwendet werden?
Ja, dieser Stromwandler ist für Anwendungen im Bereich der Kompensation und zur Messung in Blindstromspar-Systemen vorgesehen. Er unterstützt die präzise Erfassung der Stromdaten, die für eine effiziente Blindleistungskompensation erforderlich sind.
