Description
Über dieses Produkt

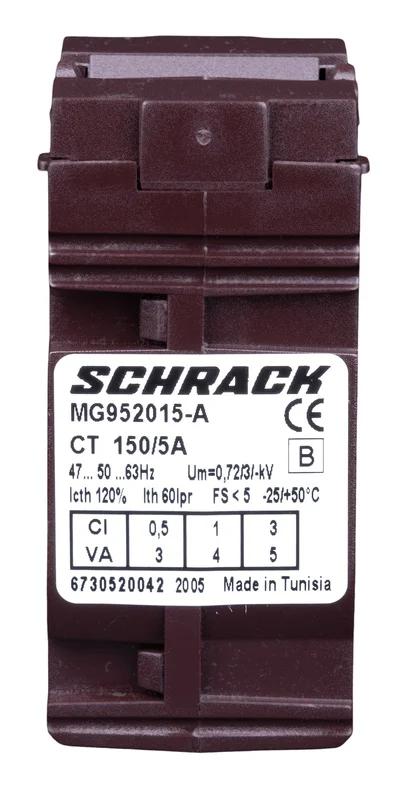

Der Durchsteckstromwandler von Schrack für Kabel bis 21mm Durchmesser transformiert Primärströme von 150A präzise auf ein Sekundärsignal von 5A. Das Gerät ist in der Genauigkeitsklasse 0,5 gefertigt und in einem selbstverlöschenden Polycarbonat-Gehäuse der Schutzart IP20 untergebracht. Mit Abmessungen von 30x44x65 mm und einem Gewicht von 180g eignet er sich für die Montage in kompakten Schaltanlagen. Dieses Bauteil dient der zuverlässigen Strommessung in elektrischen Verteilungen und zur Blindstromkompensation. Die Lieferzeit beträgt 1 bis 3 Werktage, wenn Sie diesen Durchsteckstromwandler direkt bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 150/5A — ermöglicht präzise Messungen im Primärstromkreis.
- Genauigkeitsklasse: 0,5 — bietet exakte Messergebnisse für Stromzähler und Netzanalysatoren.
- Kabeldurchlass: 21mm — ausgelegt für die einfache Durchsteckmontage bei Standard-Kabelquerschnitten.
- Gehäusematerial: Polycarbonat nach UL-94 V0 — sorgt für hohe Brandsicherheit und robuste Bauweise.
- Schutzart IP20 — gewährt grundlegenden Berührungsschutz in trockenen Innenräumen.
Anwendungsbereiche
- Messung von hohen Lastströmen in Niederspannungs-Hauptverteilungen.
- Integration in Netzanalysatoren zur Überwachung des Energieverbrauchs.
- Einsatz in Blindstromkompensationsanlagen zur Steuerung der Kondensatoren.
- Nachrüstung in bestehende Schaltanlagen bei begrenztem Platzangebot.
Technische Details
| EAN | 9004840026740 |
| LxBxH mm | 30x44x65 |
| Min. Umgebungstemperatur | -25°C |
| Gewicht (g) | 180 |
| Verwendungszweck | für Kabel bis Durchmesser 21mm |
| CAD-Symbol | P |
| Produktnorm | EN 61869-2; BS3938; BS7626 |
| Max. Kabeldurchmesser | 21mm |
| AUSSCHNITT mm | Ø26 |
| Nennstrom Primärseite Ipr | 150A |
| Bürde | Klasse 0,5 (3VA); Klasse 1 (4VA) |
| Anschluss | ## |
| Verlustleistung | 3,00W |
| Nettogewicht | 0,18kg/Stk |
| Gehäuse | ## |
| BEST. NR. | MG952015-A |
| Klasse | 0,5 |
| Hersteller | Schrack |
| Ausschnitt | Ø26mm |
| Wicklung Sekundärseite | max. 2 getrennte Drähte 2,5mm²; Schraubklemmen |
| Genauigkeitsklassen | ## |
| Eingangsstrom | 150A |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Schutzart | IP20 |
| HLief-Artikel Nummer | TABBKC150 |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Bauart | Stromwandler für Kabel |
| Vorteilscode CH | 6740-0014-13 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG952015-A | EAN: 9004840026740 | Hersteller-Art.-Nr.: TABBKC150
Downloads
| Foto: Durchsteckstromwandler für Kabel 21mm, 150/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 150/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 150/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 150/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 150/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 150/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 150/5A, Klasse 0,5 Foto: Durchsteckstromwandler für Kabel 21mm, 150/5A, Klasse 0,5 |
| CAD Zeichnung: Durchsteckstromwandler für Kabel 21mm, 150/5A, Klasse 0,5 |
| Maßbild |
| Schaltbild |
| Katalogseite: Durchsteckstromwandler für Kabel 21mm, 150/5A, Klasse 0,5 |
| 3D-Daten (.stp): Durchsteckstromwandler für Kabel 21mm, 150/5A, Klasse 0,5 |
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Darf der Stromwandler mit offener Sekundärseite betrieben werden?
Nein, der Betrieb mit offener Sekundärseite ist streng untersagt, da dies zu lebensgefährlichen Spannungen und zur Überhitzung des Wandlers führt. Achten Sie darauf, die Sekundärseite stets kurzzuschließen, wenn das Messgerät oder der Netzanalysator abgeklemmt wird.
Welcher Kabeldurchmesser passt für den Schrack Stromwandler TABBKC150?
Der Durchsteckstromwandler ist für eine Kabeldurchführung von maximal 21mm Durchmesser ausgelegt. Der vorhandene Ausschnitt beträgt 26mm, was eine einfache Installation bei entsprechenden Kabelquerschnitten ermöglicht.
Welche Genauigkeitsklasse hat dieser 150/5A Stromwandler?
Dieses Modell von Schrack entspricht der Genauigkeitsklasse 0,5 mit einer Bürde von 3VA. In der Klasse 1 erreicht der Wandler eine Bürde von 4VA, was ihn für verschiedene Messanforderungen flexibel einsetzbar macht.
Für welche Anwendung wird der MG952015-A primär eingesetzt?
Dieser Stromwandler wird typischerweise zur Stromerfassung in Niederspannungsverteilungen genutzt, um 150A Primärströme sicher auf 5A Sekundärströme für Zähler oder Blindstromkompensationssteuerungen zu transformieren.
