Über dieses Produkt

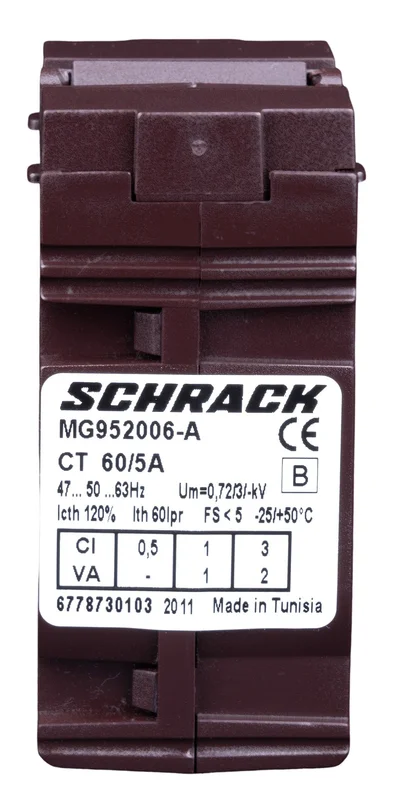

Der Durchsteckstromwandler für Kabel 21mm von Schrack (MG952006-A) ermöglicht eine präzise Strommessung bei einem Eingangsstrom von 60A und einem Sekundärstrom von 5A. Das Gerät ist in der Genauigkeitsklasse 1 gefertigt und für Kabel mit einem maximalen Durchmesser von 21mm ausgelegt. Mit einer Schutzart von IP20 und einem Gehäuse aus selbstverlöschendem Polycarbonat (Klasse V0 nach UL-94) bietet der Wandler eine robuste Lösung für industrielle Umgebungen bei Umgebungstemperaturen von -25°C bis 60°C. Der Einsatz erfolgt primär in der Elektroinstallation zur Messwertwerterfassung für Zähler oder Netzanalysatoren. Wir liefern diesen Schrack Stromwandler innerhalb von 1 bis 3 Werktagen direkt aus unserem Zentrallager. Diesen Durchsteckstromwandler online kaufen und bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom 60A / Sekundärstrom 5A: Ermöglicht exakte Stromwandlung für Messgeräte.
- Maximaler Kabeldurchmesser 21mm: Passend für gängige Leiterquerschnitte in der Schaltanlageninstallation.
- Gehäuse aus Polycarbonat (UL-94 V0): Sorgt für eine hohe Brandbeständigkeit und mechanische Stabilität.
- Schutzart IP20: Bietet Schutz gegen feste Fremdkörper innerhalb von Schaltschränken.
- Kompakte Bauweise: Mit den Maßen 30x44x65 mm platzsparend in Verteilern unterzubringen.
Anwendungsbereiche
- Messung von Strömen in Niederspannungsverteilungen
- Integration in Netzanalysatoren zur Blindstromkompensation
- Überwachung von Energieverbräuchen mittels Stromzählern
- Schaltanlagenbau und industrielle Automatisierungstechnik
Technische Details
| EAN | 9004840105995 |
| Klasse | 1 |
| LxBxH mm | 30x44x65 |
| Min. Umgebungstemperatur | -25°C |
| Gewicht (g) | 180 |
| Verwendungszweck | für Kabel bis Durchmesser 21mm |
| CAD-Symbol | P |
| Produktnorm | EN 61869-2; BS3938; BS7626 |
| Max. Kabeldurchmesser | 21mm |
| AUSSCHNITT mm | Ø23 |
| Anschluss | ## |
| Verlustleistung | 3,00W |
| Nettogewicht | 0,18kg/Stk |
| Gehäuse | ## |
| BEST. NR. | MG952006-A |
| Bürde | Klasse 1 (1VA); Klasse 3 (2VA) |
| Ausschnitt | Ø23mm |
| Eingangsstrom | 60A |
| Hersteller | Schrack |
| Wicklung Sekundärseite | max. 2 getrennte Drähte 2,5mm²; Schraubklemmen |
| Genauigkeitsklassen | ## |
| Vorteilscode CH | 5995-0014-13 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Spezifikationen | ## |
| Optionales Zubehör | MGX20006–; MGX20306–; MGX20406– |
| Schutzart | IP20 |
| Nennstrom Primärseite Ipr | 60A |
| HLief-Artikel Nummer | TABBKB600 |
| Gehäusematerial | Polycarbonat, selbstverlöschend; Klasse V0 nach UL-94 |
| Nennstrom Sekundärseite Isr | 5A |
| Bauart | Stromwandler für Kabel |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG952006-A | EAN: 9004840105995 | Hersteller-Art.-Nr.: TABBKB600
Downloads
| Foto: Durchsteckstromwandler für Kabel 21mm, 60/5A, Klasse 1 Foto: Durchsteckstromwandler für Kabel 21mm, 60/5A, Klasse 1 Foto: Durchsteckstromwandler für Kabel 21mm, 60/5A, Klasse 1 Foto: Durchsteckstromwandler für Kabel 21mm, 60/5A, Klasse 1 Foto: Durchsteckstromwandler für Kabel 21mm, 60/5A, Klasse 1 Foto: Durchsteckstromwandler für Kabel 21mm, 60/5A, Klasse 1 Foto: Durchsteckstromwandler für Kabel 21mm, 60/5A, Klasse 1 Foto: Durchsteckstromwandler für Kabel 21mm, 60/5A, Klasse 1 |
| CAD Zeichnung: Durchsteckstromwandler für Kabel 21mm, 60/5A, Klasse 1 |
| Maßbild |
| Schaltbild |
| Katalogseite: Durchsteckstromwandler für Kabel 21mm, 60/5A, Klasse 1 |
| 3D-Daten (.stp): Durchsteckstromwandler für Kabel 21mm, 60/5A, Klasse 1 |
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Was passiert bei Betrieb des Schrack Stromwandlers mit offener Sekundärseite?
Der Wandler darf niemals mit offener Sekundärseite betrieben werden. Dies führt zu gefährlichen Überspannungen an der Sekundärseite und einer starken Überhitzung, die den Stromwandler zerstören kann.
Welchen Kabelquerschnitt kann ich durch den 21mm Durchsteckstromwandler führen?
Der Stromwandler ist für Kabel bis zu einem maximalen Durchmesser von 21mm ausgelegt. Bitte stellen Sie sicher, dass das verwendete Kabel diesen Durchmesser nicht überschreitet, um eine korrekte Montage zu gewährleisten.
Wie wird der Durchsteckstromwandler MG952006-A an das Messgerät angeschlossen?
Der Anschluss auf der Sekundärseite erfolgt über Schraubklemmen, wobei maximal 2 getrennte Drähte mit einem Querschnitt von jeweils 2,5mm² verwendet werden können. Achten Sie beim Anschluss an Zähler oder Netzanalysatoren stets darauf, die Sekundärseite bei Nichtgebrauch kurzzuschließen.
Eignet sich der Stromwandler für die Blindstromkompensation?
Ja, dieser Stromwandler kann problemlos in Anlagen zur Kompensation von Blindstrom eingesetzt werden. Er liefert die präzisen Messwerte, die für eine effiziente Steuerung von Kompensationsanlagen notwendig sind.
