Über dieses Produkt
Der Schrack Klappwandler für Kabel mit 36mm Öffnung ermöglicht als Stromwandler eine präzise Strommessung von 600A auf 5A. Mit einer Genauigkeitsklasse von 0,5 und einem robusten Gehäuse aus selbstverlöschendem Polycarbonat ist das Gerät für anspruchsvolle elektrische Anlagen ausgelegt. Das integrierte Anschlusskabel weist einen Querschnitt von 2,08mm² auf und hat eine Länge von 100cm. Der Wandler ist für Kabeldurchmesser bis 36mm sowie für Kupferschienen bis 30x15mm konzipiert und bietet eine Schutzart von IP20. Durch die einfache Montage per Aufstecken lässt sich dieser Stromwandler effizient in bestehende Infrastrukturen einbinden. Sie erhalten diesen Schrack Klappwandler mit einer Lieferzeit von 1 bis 3 Werktagen direkt bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Nennstrom Primär/Sekundär: 600A/5A — ermöglicht exakte Messwerte für Netzanalysatoren.
- Maximaler Kabeldurchmesser: 36mm — geeignet für gängige Kabelquerschnitte und Stromschienen.
- Genauigkeitsklasse 0,5 — sorgt für präzise Messergebnisse bei verschiedenen Lastströmen.
- Gehäusematerial Polycarbonat: selbstverlöschend — erhöht die Sicherheit in Schaltschränken.
- Anschlusskabel: 100cm Länge mit 2,08mm² Querschnitt — für flexible Installationsmöglichkeiten.
Anwendungsbereiche
- Nachrüstung in bestehenden elektrischen Schaltanlagen ohne Trennung der Hauptleiter.
- Einsatz in Netzanalysatoren zur Überwachung des Energieverbrauchs.
- Integration in Stromzähler-Systeme für industrielle oder gewerbliche Anwendungen.
- Messung von Lastströmen bei Kupferschienen-Installationen bis 30x15mm.
Technische Details
| EAN | 9004840969023 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Optionales Zubehör | MGF39000–; MGF37900–; MGX20006–; MGX20406– |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Nennstrom Primärseite Ipr | 600A |
| Gewicht (g) | 260 |
| LxBxH mm | 41x58x85 |
| Temperaturbereich – Betrieb | -15 bis +50°C |
| Ausführung | Trockentransformator, Luftisolierung |
| BEST. NR. | MG923060 |
| Anschluss | ## |
| Gehäuse | ## |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5%; Bei Klasse 0,5 und 150% In: ±0,5% |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Verwendungszweck | für Kupferschienen bis 30 x 15mm |
| Produktnorm | EN 61869-2 |
| Max. Umgebungstemperatur | 75°C |
| Bürde | Klasse 0,5 (5VA); Klasse 1 (10VA) |
| AUSSCHNITT mm | 36×36 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Verlustleistung | 10,00W |
| Bauart | Klappwandler für Kabel |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Ausschnitt | 36x36mm |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Type | Normale Installation (DIN EN 61869-2) |
| Nennfrequenz | 50-60HzHz |
| Befestigungsart | Durch Aufstecken |
| HLief-Artikel Nummer | TA36P600A |
| Schutzart | IP20 |
| Isolation | Klasse B (EN60044-1); Klasse E (EN60044-1) |
| Anschlusskabel | Länge 100cm; Querschnitt 14AWG / 2,08mm² |
| Temperaturbereich – Transport/Lagerung | -25 bis +75°C |
| Kurzzeitstrom Ith | < 60Ipr |
| Wicklung Primärseite | Kabel- und Stromschienen Durchführung |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Arbeitsbedingungen | ## |
| Nettogewicht | 0,26kg/Stk |
| Eingangsstrom | 600A |
| Min. Umgebungstemperatur | -25°C |
| Max. Sammelschiene | 30×10 |
| Max. Kabeldurchmesser | 36mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG923060– | EAN: 9004840969023 | Hersteller-Art.-Nr.: TA36P600A
Downloads

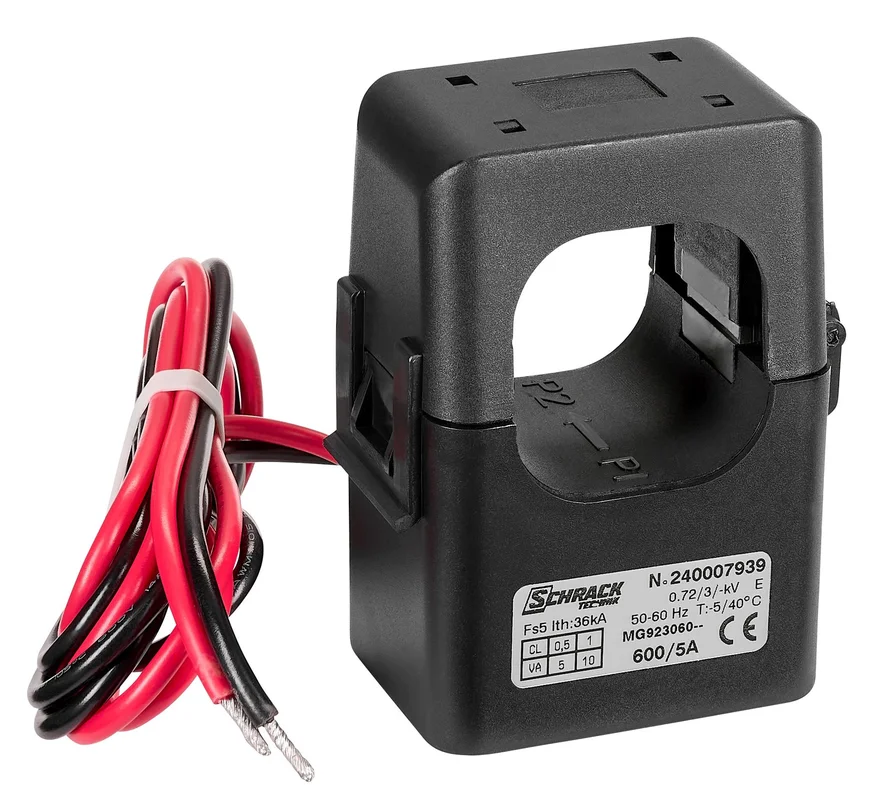

Foto: Klappwandler für Kabel 36mm , 600/5A , Klasse 0,5
Foto: Klappwandler für Kabel 36mm , 600/5A , Klasse 0,5
Maßbild: Klappwandler für Kabel 36mm , 600/5A , Klasse 0,5
Maßbild: Klappwandler für Kabel 36mm , 600/5A , Klasse 0,5
Suchbegriffe
Stromwandler, Trafos, Wandler, Stromwandler, Klappwandler
Häufig gestellte Fragen
Was ist bei der Installation eines Schrack Klappwandlers zu beachten?
Der Klappwandler darf unter keinen Umständen mit offener Sekundärseite betrieben werden, da dies zu gefährlichen Überspannungen führt. Beim Anschließen an ein Messgerät oder einen Netzanalysator muss die Sekundärseite daher zwingend kurzgeschlossen werden.
Kann dieser Schrack Stromwandler auch auf Kupferschienen montiert werden?
Ja, das Modell ist speziell für Kabeldurchmesser bis 36mm und zusätzlich für Kupferschienen bis zu einer Größe von 30x15mm ausgelegt. Dies ermöglicht eine vielseitige Verwendung in Schaltschränken.
Welche Genauigkeitsklasse bietet der Klappwandler MG923060?
Dieser Klappwandler arbeitet mit der Genauigkeitsklasse 0,5. Dies gewährleistet eine hohe Präzision bei der Strommessung von 600A Primärstrom auf 5A Sekundärstrom in einem Frequenzbereich von 50 bis 60 Hz.
Ist der Schrack Klappwandler für den Einsatz im Schaltschrank geeignet?
Ja, mit seinem selbstverlöschenden Polycarbonat-Gehäuse und der Schutzart IP20 ist er für die normale Installation in Schaltschränken konzipiert. Zudem ist der Wandler für eine Umgebungstemperatur von bis zu 75°C ausgelegt.
