Über dieses Produkt
Der Schrack Klappwandler MG923040– für Kabel mit 36mm Durchmesser ermöglicht eine präzise Strommessung mit einem Übersetzungsverhältnis von 400/5A und Genauigkeitsklasse 0,5. Das Gehäuse besteht aus selbstverlöschendem Polycarbonat und ist für eine Umgebungstemperatur von bis zu 75°C ausgelegt. Mit einem 100cm langen Anschlusskabel und einem Querschnitt von 2,08mm² ist der Stromwandler für die Montage auf Kabeln oder Kupferschienen bis 30 x 15mm konzipiert. Der Wandler besitzt die Schutzart IP20 und eignet sich für Anwendungen in der industriellen Messtechnik sowie zur Nachrüstung in bestehenden Anlagen ohne Leitungsunterbrechung. Die Lieferzeit beträgt 1 bis 3 Werktage. Den Schrack Klappwandler für Kabel 36mm kaufen Sie einfach und schnell online bei TELA. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 400/5A – für genaue Stromwandlungen in Messsystemen.
- Maximaler Kabeldurchmesser: 36mm – ermöglicht die Aufnahme gängiger Leiterquerschnitte.
- Genauigkeitsklasse: 0,5 – sorgt für präzise Messergebnisse bei 2,5VA Bürde.
- Gehäusematerial: Polycarbonat – bietet robusten Schutz durch selbstverlöschendes Material.
- Befestigungsart: Durch Aufstecken – erlaubt eine schnelle Installation ohne Eingriff in den Primärkreis.
Anwendungsbereiche
- Messung von Lastströmen in bestehenden Schaltanlagen.
- Nachrüstung von Netzanalysatoren ohne Kabelauftrennung.
- Energieverbrauchsüberwachung in der Industrietechnik.
- Strommessung bei Kupferschienen bis 30 x 15mm.
Technische Details
| EAN | 9004840969016 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Optionales Zubehör | MGF39000–; MGF37900–; MGX20006–; MGX20406– |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Nennstrom Primärseite Ipr | 400A |
| Gewicht (g) | 260 |
| LxBxH mm | 41x58x85 |
| Verlustleistung | 5,00W |
| Temperaturbereich – Betrieb | -15 bis +50°C |
| Ausführung | Trockentransformator, Luftisolierung |
| Anschluss | ## |
| Gehäuse | ## |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5%; Bei Klasse 0,5 und 150% In: ±0,5% |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Verwendungszweck | für Kupferschienen bis 30 x 15mm |
| Produktnorm | EN 61869-2 |
| Max. Umgebungstemperatur | 75°C |
| AUSSCHNITT mm | 36×36 |
| BEST. NR. | MG923040 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| HLief-Artikel Nummer | TA36P400A |
| Bauart | Klappwandler für Kabel |
| Verpackungseinheit | 1Stk |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Ausschnitt | 36x36mm |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Type | Normale Installation (DIN EN 61869-2) |
| Nennfrequenz | 50-60HzHz |
| Befestigungsart | Durch Aufstecken |
| Schutzart | IP20 |
| Isolation | Klasse B (EN60044-1); Klasse E (EN60044-1) |
| Anschlusskabel | Länge 100cm; Querschnitt 14AWG / 2,08mm² |
| Temperaturbereich – Transport/Lagerung | -25 bis +75°C |
| Kurzzeitstrom Ith | < 60Ipr |
| Wicklung Primärseite | Kabel- und Stromschienen Durchführung |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Arbeitsbedingungen | ## |
| Nettogewicht | 0,26kg/Stk |
| Min. Umgebungstemperatur | -25°C |
| Max. Sammelschiene | 30×10 |
| Max. Kabeldurchmesser | 36mm |
| Eingangsstrom | 400A |
| Bürde | Klasse 0,5 (2,5VA); Klasse 1 (5VA) |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG923040– | EAN: 9004840969016 | Hersteller-Art.-Nr.: TA36P400A
Downloads

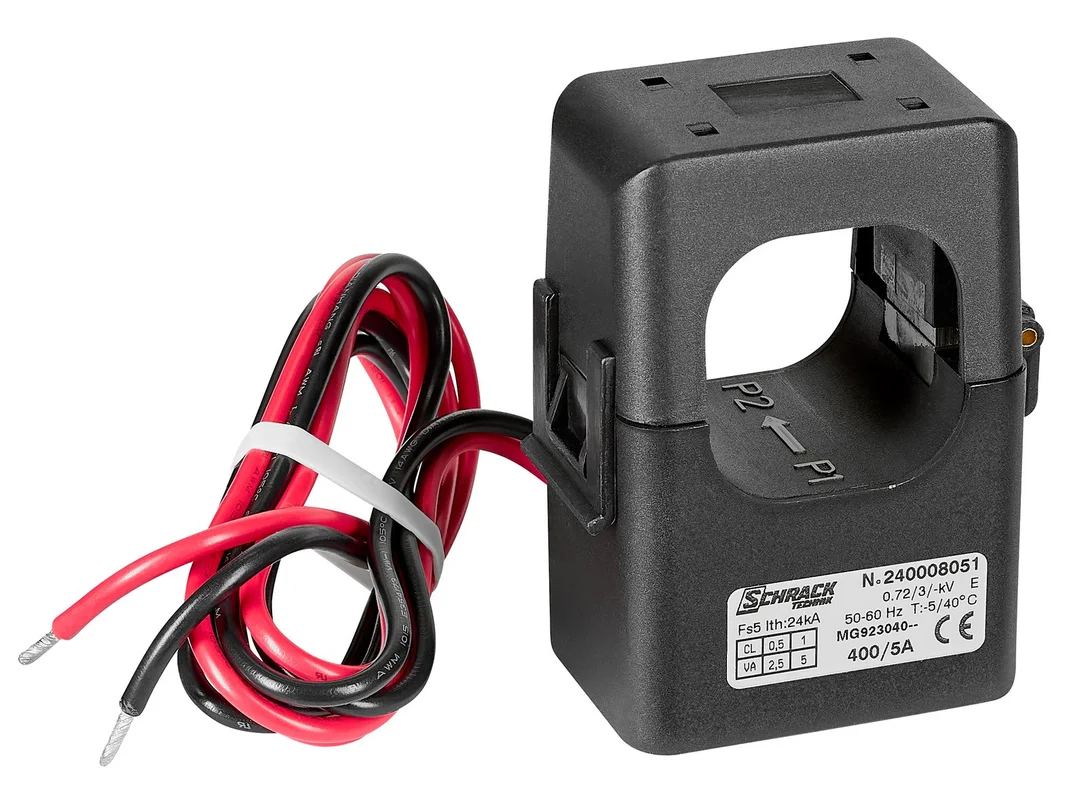

Foto: Klappwandler für Kabel 36mm , 400/5A , Klasse 0,5
Foto: Klappwandler für Kabel 36mm , 400/5A , Klasse 0,5
Maßbild: Klappwandler für Kabel 36mm , 400/5A , Klasse 0,5
Maßbild: Klappwandler für Kabel 36mm , 400/5A , Klasse 0,5
Suchbegriffe
Stromwandler, Trafos, Wandler, Stromwandler, Klappwandler
Häufig gestellte Fragen
Was passiert, wenn der Schrack Klappwandler bei offener Sekundärseite betrieben wird?
Der Betrieb bei offener Sekundärseite führt zu einer gefährlichen Überspannung am Wandler und kann eine Überhitzung verursachen. Achten Sie daher unbedingt darauf, die Sekundärseite kurzszuschließen, wenn das Messgerät oder der Netzanalysator abgeklemmt wird.
Welcher Kabeldurchmesser ist maximal für den MG923040– zulässig?
Dieser Klappwandler ist für einen maximalen Kabeldurchmesser von 36mm ausgelegt. Zudem ist der Einsatz an Kupferschienen mit einer maximalen Abmessung von 30 x 15mm möglich.
Für welche Anwendungen eignet sich die Genauigkeitsklasse 0,5?
Die Klasse 0,5 bei diesem Stromwandler sorgt für eine hohe Messgenauigkeit bei wechselnden Lastströmen. Sie eignet sich hervorragend für anspruchsvolle Messaufgaben in der Industrie und zur exakten Energieerfassung.
Kann dieser Stromwandler ohne Unterbrechung der Leitung montiert werden?
Ja, durch die Bauweise als Klappwandler lässt sich das Gerät einfach auf das bestehende Kabel aufstecken. Dies ermöglicht eine Installation ohne aufwendige Leitungsauftrennung, was ideal für Nachrüstungen in laufenden Anlagen ist.
