Description
Über dieses Produkt

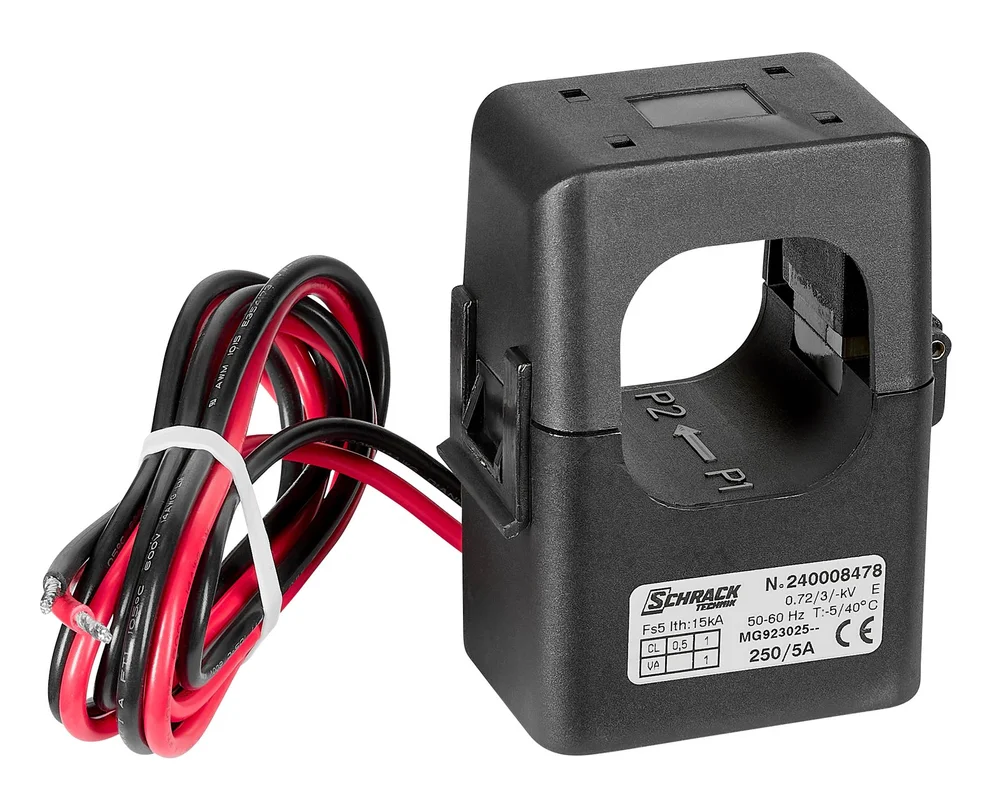

Der Schrack Klappwandler für Kabel mit 36mm Durchmesser wandelt primäre Ströme von 250A sicher in ein sekundäres Signal von 5A um. Das Gerät verfügt über einen Ausschnitt von 36x36mm und ist für Kabel sowie Kupferschienen bis zu einer Größe von 30x15mm ausgelegt. Mit einem Gewicht von 260g und einem robusten Gehäuse aus selbstverlöschendem Polycarbonat entspricht er der Schutzart IP20. Das mitgelieferte Anschlusskabel weist eine Länge von 100cm und einen Querschnitt von 2,08mm² auf. Dieser Stromwandler ermöglicht eine präzise Messwerterfassung in bestehenden Schaltanlagen, ohne die Hauptleitung trennen zu müssen. Ihre Bestellung erreicht Sie innerhalb einer Lieferzeit von 1 bis 3 Werktagen direkt aus unserem Lager. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Primärstrom 250A zu Sekundärstrom 5A: Genaue Transformation für Messzwecke.
- Maximaler Kabeldurchmesser 36mm: Geeignet für gängige Leitungsquerschnitte.
- Gehäuse aus Polycarbonat: Selbstverlöschendes Material sorgt für Sicherheit in Schaltschränken.
- Klasse 0,5: Hohe Genauigkeit bei der Strommessung über den gesamten Lastbereich.
Anwendungsbereiche
- Nachrüstung von Stromzählern und Netzanalysatoren in bestehende Anlagen.
- Energiemessung in Industrie- und Gebäudeverteilungen ohne Leitungsunterbrechung.
- Überwachung von Kupferschienen bis 30x15mm in Schaltanlagen.
Technische Details
| EAN | 9004840969009 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Optionales Zubehör | MGF39000–; MGF37900–; MGX20006–; MGX20406– |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Bürde | Klasse 1 (1VA) |
| Gewicht (g) | 260 |
| LxBxH mm | 41x58x85 |
| BEST. NR. | MG923025 |
| Temperaturbereich – Betrieb | -15 bis +50°C |
| Ausführung | Trockentransformator, Luftisolierung |
| Anschluss | ## |
| Gehäuse | ## |
| Fehler bei Lastströmen | Bei Klasse 0,5 und 5% In: ±1,5%; Bei Klasse 0,5 und 20% In: ±0,75%; Bei Klasse 0,5 und 100% In: ±0,5%; Bei Klasse 0,5 und 120% In: ±0,5%; Bei Klasse 0,5 und 150% In: ±0,5% |
| Klasse | 0,5 |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| Verwendungszweck | für Kupferschienen bis 30 x 15mm |
| Produktnorm | EN 61869-2 |
| Max. Umgebungstemperatur | 75°C |
| AUSSCHNITT mm | 36×36 |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| HLief-Artikel Nummer | TA36P250A |
| Bauart | Klappwandler für Kabel |
| Verpackungseinheit | 1Stk |
| Verlustleistung | 1,50W |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Ausschnitt | 36x36mm |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Type | Normale Installation (DIN EN 61869-2) |
| Nennfrequenz | 50-60HzHz |
| Befestigungsart | Durch Aufstecken |
| Schutzart | IP20 |
| Isolation | Klasse B (EN60044-1); Klasse E (EN60044-1) |
| Anschlusskabel | Länge 100cm; Querschnitt 14AWG / 2,08mm² |
| Temperaturbereich – Transport/Lagerung | -25 bis +75°C |
| Kurzzeitstrom Ith | < 60Ipr |
| Wicklung Primärseite | Kabel- und Stromschienen Durchführung |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Nennstrom Primärseite Ipr | 250A |
| Arbeitsbedingungen | ## |
| Nettogewicht | 0,26kg/Stk |
| Min. Umgebungstemperatur | -25°C |
| Max. Sammelschiene | 30×10 |
| Eingangsstrom | 250A |
| Max. Kabeldurchmesser | 36mm |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG923025– | EAN: 9004840969009 | Hersteller-Art.-Nr.: TA36P250A
Downloads
Foto: Klappwandler für Kabel 36mm , 250/5A , Klasse 1
Foto: Klappwandler für Kabel 36mm , 250/5A , Klasse 1
Maßbild: Klappwandler für Kabel 36mm , 250/5A , Klasse 1
Maßbild: Klappwandler für Kabel 36mm , 250/5A , Klasse 1
Suchbegriffe
Stromwandler, Trafos, Wandler, Stromwandler, Klappwandler
Häufig gestellte Fragen
Warum darf der Schrack Klappwandler nicht mit offener Sekundärseite betrieben werden?
Der Betrieb mit offener Sekundärseite führt zu gefährlichen Überspannungen an den Anschlüssen und einer Überhitzung des Wandlers. Sie müssen die Sekundärseite zwingend kurzschließen, wenn kein Messgerät oder Zähler angeschlossen ist.
Welche maximale Schienengröße passt in den Klappwandler MG923025?
Der Klappwandler ist für Kabel mit einem Durchmesser von bis zu 36mm sowie für Kupferschienen mit einer Abmessung von maximal 30x15mm ausgelegt.
Wie erfolgt die Befestigung des 250/5A Klappwandlers?
Die Montage des Wandlers erfolgt durch einfaches Aufstecken auf das Kabel oder die Stromschiene. Aufgrund der Klappbauweise ist keine Trennung der Primärleitung für die Installation erforderlich.
Kann ich diesen Stromwandler für eine Sammelschiene 30x10mm verwenden?
Ja, der Wandler ist für Sammelschienen bis zu einer Größe von 30x15mm spezifiziert und somit für eine Schiene mit 30x10mm problemlos geeignet.
