Description
Über dieses Produkt

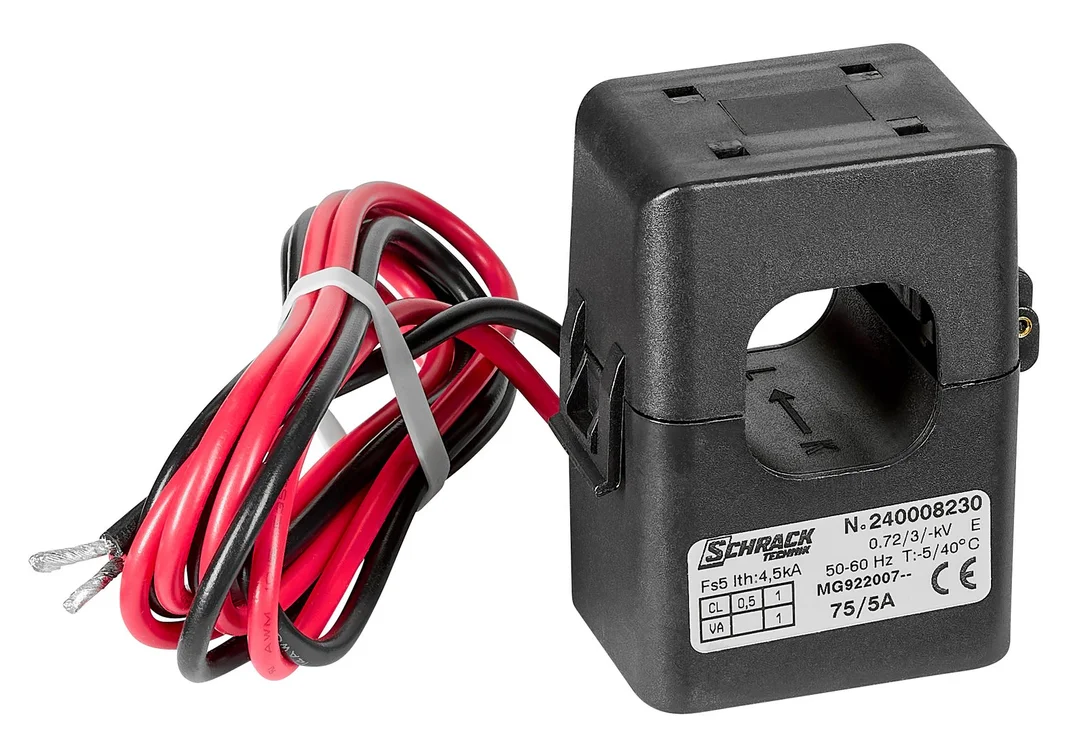

Der Schrack Klappwandler für Kabel 24mm (75/5A, Klasse 1) ermöglicht eine präzise Strommessung ohne Unterbrechung der Primärleitung. Das Gerät ist für einen Eingangsstrom von 75A ausgelegt und verfügt über einen Innendurchmesser von 24mm bei kompakten Abmessungen von 35x46x65mm. Dank der Bauweise als Trockentransformator mit Luftisolierung und einer Schutzart von IP20 ist das Gehäuse aus selbstverlöschendem Polycarbonat gefertigt. Die Sekundärseite ist mit einem 100cm langen Anschlusskabel (2,08mm²) vorkonfektioniert und liefert einen Nennstrom von 5A. Dieser Stromwandler findet Anwendung in Mess- und Überwachungssystemen für Kabel und Stromschienen. Der Versand erfolgt innerhalb von 1 bis 3 Werktagen direkt ab Lager, wenn Sie den Klappwandler für Kabel 24mm online bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom 75A / Sekundärstrom 5A: Ermöglicht die präzise Transformation von Strömen für Messgeräte.
- Kompakte Bauform 35x46x65mm: Platzsparende Installation durch Aufsteckmontage an bestehenden Kabeln.
- Klappwandler-Design: Ermöglicht eine nachträgliche Installation, ohne dass die Stromleitung getrennt werden muss.
- Gehäusematerial Polycarbonat: Selbstverlöschendes Material sorgt für Sicherheit bei anspruchsvollen Installationsumgebungen.
- 100cm Anschlusskabel: Vorinstallierte Zuleitung mit 2,08mm² Querschnitt für eine direkte Inbetriebnahme.
Anwendungsbereiche
- Energiemanagementsysteme zur Überwachung von Stromkreisen.
- Nachrüstung von Netzanalysatoren in bestehenden Schaltanlagen.
- Messwerterfassung in industriellen Verteilungen ohne Leitungsunterbrechung.
- Integration in Stromzähler für exakte Verbrauchsanalysen bei Kabeln bis 24mm Durchmesser.
Technische Details
| EAN | 9004840968965 |
| Isolationsprüfspannung | 3 kV R.M.S. 50 Hz/1min |
| Optionales Zubehör | MGF39000–; MGF37900–; MGX20006–; MGX20406– |
| Bemessungsstrom Dynamisch Idyn | 2,5Ith |
| Eingangsstrom | 75A |
| Bürde | Klasse 1 (1VA) |
| Temperaturbereich – Betrieb | -15 bis +50°C |
| Ausführung | Trockentransformator, Luftisolierung |
| Nennstrom Primärseite Ipr | 75A |
| LxBxH mm | 35x46x65 |
| Anschluss | ## |
| Gehäuse | ## |
| Nettogewicht | 0,24kg/Stk |
| Hinweis | Der Wandler darf nicht mit offener Sekundärseite betrieben werden, da dies zu einer gefährlichen Überspannung an der Sekundärseite und Überhitzung des Wandlers führt!! (EN60044-1/A2); Daher bei Abschließen des Messgerätes, Zählers oder Netzanalysators, die Sekundärseite kurzschließen. |
| HLief-Artikel Nummer | TA24P75A |
| Max. Kabeldurchmesser | 24mm |
| Produktnorm | EN 61869-2 |
| Max. Umgebungstemperatur | 75°C |
| Referenztemperatur | 23°C ±1°C°C |
| Genauigkeitsklassen | ## |
| Bauart | Klappwandler für Kabel |
| Verpackungseinheit | 1Stk |
| BEST. NR. | MG922007 |
| Isolationsanforderungen | ## |
| Spezifikationen | ## |
| Gehäusematerial | Polycarbonat, selbstverlöschend |
| Type | Normale Installation (DIN EN 61869-2) |
| Nennfrequenz | 50-60HzHz |
| Befestigungsart | Durch Aufstecken |
| Schutzart | IP20 |
| Verlustleistung | 1,00W |
| Isolation | Klasse B (EN60044-1); Klasse E (EN60044-1) |
| Anschlusskabel | Länge 100cm; Querschnitt 14AWG / 2,08mm² |
| Ausschnitt | 24x24mm |
| AUSSCHNITT mm | 24×24 |
| Temperaturbereich – Transport/Lagerung | -25 bis +75°C |
| Kurzzeitstrom Ith | < 60Ipr |
| Wicklung Primärseite | Kabel- und Stromschienen Durchführung |
| Nennstrom Sekundärseite Isr | 5A |
| Max. Betriebsspannung Um | 0,72kV r.m.s. |
| Thermischer Bemessungs-Dauerstrom gemäß EN60044-1 | ## |
| Verwendungszweck | für Kabel bis Durchmesser 24mm |
| Fehler bei Lastströmen | Bei Klasse 1 und 5% In: ±3%; Bei Klasse 1 und 20% In: ±1,5%; Bei Klasse 1 und 100% In: ±1%; Bei Klasse 1 und 120% In: ±1%; Bei Klasse 1 und 150% In: ±1% |
| Arbeitsbedingungen | ## |
| Klasse | 1 |
| Gewicht (g) | 240 |
| Min. Umgebungstemperatur | -25°C |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG922007– | EAN: 9004840968965 | Hersteller-Art.-Nr.: TA24P75A
Downloads
| Foto: Klappwandler für Kabel 24mm , 75/5A , Klasse 1 Foto: Klappwandler für Kabel 24mm , 75/5A , Klasse 1 |
| Maßbild: Klappwandler für Kabel 24mm , 75/5A , Klasse 1 Maßbild: Klappwandler für Kabel 24mm , 75/5A , Klasse 1 |
Suchbegriffe
Stromwandler, Trafos, Wandler, Stromwandler, Klappwandler
Häufig gestellte Fragen
Darf der Stromwandler mit offener Sekundärseite betrieben werden?
Nein, ein Betrieb mit offener Sekundärseite ist nicht zulässig. Dies führt zu gefährlichen Überspannungen und kann den Wandler durch Überhitzung zerstören. Die Sekundärseite muss bei Messunterbrechungen immer kurzgeschlossen werden.
Welche Kabeldurchmesser können mit dem Schrack TA24P75A gemessen werden?
Der Wandler ist für Kabel mit einem maximalen Durchmesser von 24mm ausgelegt. Durch die Klappkonstruktion lässt er sich einfach um das Kabel legen und verriegeln.
Welche Genauigkeitsklasse weist dieser Schrack Klappwandler auf?
Dieser Stromwandler entspricht der Genauigkeitsklasse 1. Dies gewährleistet eine zuverlässige Messwertübertragung für gängige Netzanalysatoren und Zähler im industriellen Bereich.
Kann der Klappwandler ohne Leitungsunterbrechung montiert werden?
Ja, dank der Klappbauweise kann das Gerät direkt um ein bestehendes Kabel installiert werden. Eine Trennung der Primärleitung ist für die Montage nicht erforderlich.
