Über dieses Produkt

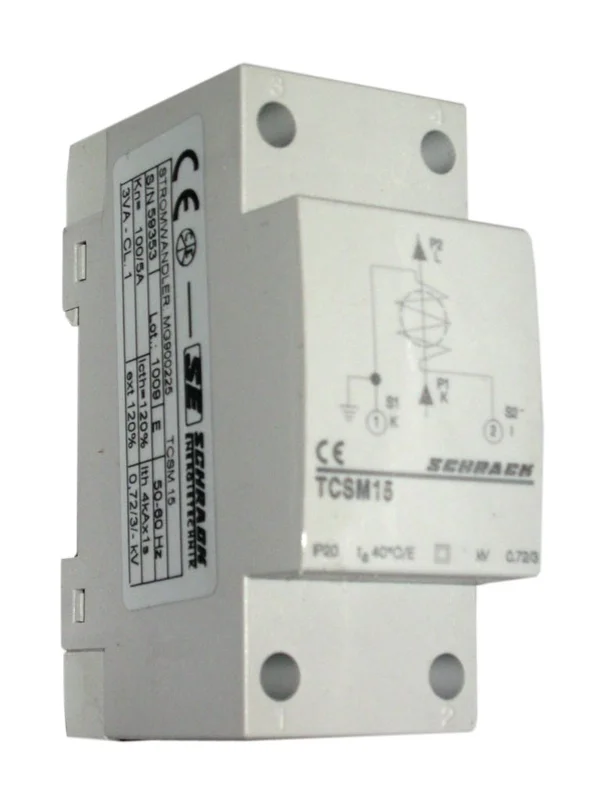

Der Schrack Kleinwandler Reiheneinbau bietet eine präzise Strommessung mit 150A/5A und einer Bürde von 5VA in der Genauigkeitsklasse 1. Das Gerät ist für die Montage auf 35 mm DIN-Hutschienen ausgelegt und eignet sich für Kabel mit einem maximalen Durchmesser von 15 mm. Bei einer Nennspannung von 400V arbeitet der Wandler zuverlässig in einem Temperaturbereich von -25°C bis 60°C. Dank der kompakten Abmessungen von 85x36x58 mm lässt sich der Stromwandler platzsparend in Steuerungen und Verteileranlagen integrieren. Der Schrack Kleinwandler Reiheneinbau TCSM15-150/5A ist innerhalb von 1 bis 3 Werktagen verfügbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Eingangsstrom: 150A für die zuverlässige Erfassung hoher Stromstärken
- Genauigkeitsklasse 1: Präzise Messwerte für exakte Auswertungen
- DIN-Hutschienen-Montage: Schnelle und sichere Installation in Schaltschränken
- Kompakte Bauweise: 85x36x58 mm Maße für effiziente Platzausnutzung
- Temperaturbereich: Stabiler Betrieb zwischen -25°C und 60°C
Anwendungsbereiche
- Erfassung von Stromwerten in industriellen Schaltanlagen
- Einbindung in Systeme zur Blindstromkompensation
- Überwachung von Energieverbräuchen in Unterverteilern
- Strommessung in Steuer- und Regelungstechnik-Anwendungen
Technische Details
| EAN | 9004840277340 |
| Verlustleistung | 5,00W |
| Nennstrom Primärseite Ipr | 150A |
| Bauart | Kleinwandler Reiheneinbau |
| Kabeldurchmesser | max. 15mmmm |
| Nennfrequenz | 50Hz |
| Max. Kabeldurchmesser | 15mm |
| Gehäuse | ## |
| Vorteilscode CH | 7340-0026-85 |
| Nettogewicht | 0,25kg/Stk |
| HLief-Artikel Nummer | TCSM15-150/5A |
| Optionales Zubehör | MGF39000–; MGF39001–; MGX20006–; MGX20306–; MGF57000-A; MGF59000-A |
| CAD-external terminals | 1 |
| Nennspannung | 400V |
| Hersteller | Schrack |
| Genauigkeitsklassen | ## |
| Eingangsstrom | 150A |
| Max. Umgebungstemperatur | 60°C |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm |
| Verpackungseinheit | 1Stk |
| Spezifikationen | ## |
| BEST. NR. | MG900227 |
| Bürde | Klasse 1 (5VA) |
| Nennstrom Sekundärseite Isr | 5A |
| Verwendungszweck | für Kabel bis Durchmesser 15mm |
| Klasse | 1 |
| Min. Umgebungstemperatur | -25°C |
| LxBxH mm | 85x36x58 |
| CAD-Symbol | P |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG900227– | EAN: 9004840277340 | Hersteller-Art.-Nr.: TCSM15-150/5A
Downloads
| CAD Zeichnung: Kleinwandler Reiheneinbau, 150A/5A, 5VA, Klasse 1 |
| Katalogseite: Kleinwandler Reiheneinbau, 150A/5A, 5VA, Klasse 1 |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Kleinwandler Reiheneinbau, 150A/5A, 5VA, Klasse 1 |
| Maßbild |
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Wie installiere ich den Schrack Stromwandler 150A/5A?
Der Kleinwandler ist für die schnelle Montage konzipiert und wird einfach auf eine 35 mm DIN-Hutschiene aufgeklipst. Achten Sie bei der Installation darauf, dass das durchgeführte Kabel einen maximalen Durchmesser von 15 mm nicht überschreitet.
Für welchen Leitungsquerschnitt ist der Wandler MG900227 geeignet?
Dieser Stromwandler ist für Kabel mit einem maximalen Durchmesser von 15 mm ausgelegt. Dies entspricht den gängigen Anforderungen für den Reiheneinbau in Standard-Schaltschränken zur Strommessung.
Welche Genauigkeit bietet der Schrack TCSM15-150/5A?
Der Wandler entspricht der Genauigkeitsklasse 1. Mit einer Bürde von 5VA ist er somit bestens für präzise Messaufgaben im Bereich der Steuer- und Regeltechnik geeignet.
Kann dieser Wandler für Blindstromkompensation genutzt werden?
Ja, dieser Schrack Stromwandler wird häufig als Komponente in Systemen zur Blindstromkompensation eingesetzt. Er erfasst die primären Ströme von 150A und wandelt diese für nachgeschaltete Messgeräte präzise in 5A um.
