Über dieses Produkt

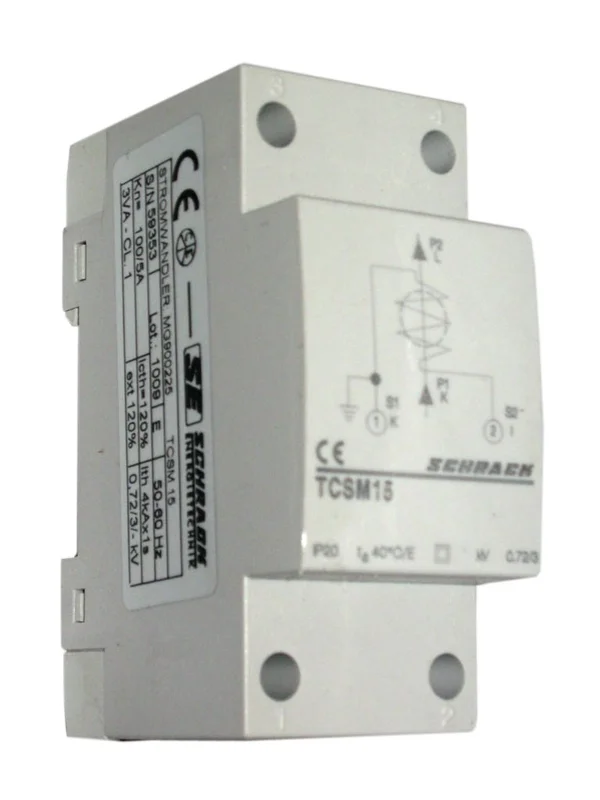

Der Kleinwandler Reiheneinbau von Schrack mit 100A/5A und 3VA Bürde ist für die präzise Strommessung in Schaltanlagen konzipiert. Dieses Gerät verfügt über eine Klasse 1 Genauigkeit und ist für Kabeldurchmesser bis zu 15 mm ausgelegt. Die Montage erfolgt schnell und unkompliziert durch Schnappbefestigung auf einer 35 mm DIN-Hutschiene bei einer Nennspannung von 400V. Mit einer Nennfrequenz von 50 Hz und einem Nettogewicht von 0,25 kg eignet sich der Wandler für den Einsatz in professionellen Steuer- und Regelungssystemen. Der Schrack Kleinwandler ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA online bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Übersetzungsverhältnis: 100A Primärstrom zu 5A Sekundärstrom für exakte Messwerterfassung.
- Bürde: 3VA Klasse 1 für zuverlässige Leistung in der Messtechnik.
- Bauform: Kompakte Maße 85x36x58 mm für platzsparende Installation im Reiheneinbau.
- Montage: Schnappbar auf 35 mm DIN-Hutschiene für effiziente Montagezeiten.
- Kabelzuführung: Geeignet für Leiter mit einem maximalen Durchmesser von 15 mm.
Anwendungsbereiche
- Integration in Schaltschränke zur Stromüberwachung und Energieerfassung.
- Einsatz in Kompensationsanlagen zur Blindstromkompensation.
- Industrielle Steuer- und Regeltechnik zur Signalerfassung für Messgeräte.
Technische Details
| EAN | 9004840277326 |
| BEST. NR. | MG900225 |
| Bauart | Kleinwandler Reiheneinbau |
| Kabeldurchmesser | max. 15mmmm |
| Nennfrequenz | 50Hz |
| Max. Kabeldurchmesser | 15mm |
| Verlustleistung | 3,00W |
| Gehäuse | ## |
| Nettogewicht | 0,25kg/Stk |
| CAD-external terminals | 1 |
| Nennspannung | 400V |
| Hersteller | Schrack |
| Genauigkeitsklassen | ## |
| Optionales Zubehör | MGF39000–; MGF39001–; MGX20006–; MGX20306–; MGF57000-A; MGF59000-A; MGF54000-A |
| Max. Umgebungstemperatur | 60°C |
| Befestigungsart | schnappbar auf DIN-Hutschiene 35 mm |
| Verpackungseinheit | 1Stk |
| Spezifikationen | ## |
| Vorteilscode CH | 7326-0022-68 |
| HLief-Artikel Nummer | TCSM15-100/5A |
| Nennstrom Primärseite Ipr | 100A |
| Nennstrom Sekundärseite Isr | 5A |
| Eingangsstrom | 100A |
| Verwendungszweck | für Kabel bis Durchmesser 15mm |
| Bürde | Klasse 1 (3VA) |
| Klasse | 1 |
| Min. Umgebungstemperatur | -25°C |
| LxBxH mm | 85x36x58 |
| CAD-Symbol | P |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MG900225– | EAN: 9004840277326 | Hersteller-Art.-Nr.: TCSM15-100/5A
Downloads
| CAD Zeichnung: Kleinwandler Reiheneinbau, 100A/5A, 3VA, Klasse 1 |
| Katalogseite: Kleinwandler Reiheneinbau, 100A/5A, 3VA, Klasse 1 |
| Blätterkatalog Energie- und Industrietechnik |
| Foto: Kleinwandler Reiheneinbau, 100A/5A, 3VA, Klasse 1 |
| Maßbild |
Suchbegriffe
Stromwandler, Trafos, Wandler, Kompen, Kompensation, Blindstromsparer
Häufig gestellte Fragen
Welcher maximale Kabeldurchmesser ist für den Schrack Kleinwandler MG900225 zulässig?
Der Schrack Kleinwandler für den Reiheneinbau ist für Kabel mit einem maximalen Durchmesser von 15 mm ausgelegt. Achten Sie bei der Installation darauf, dass der Leiter diesen Durchmesser nicht überschreitet, um eine ordnungsgemäße Funktion zu gewährleisten.
Kann der 100A/5A Stromwandler direkt auf einer Hutschiene montiert werden?
Ja, der Stromwandler ist für die direkte Schnappbefestigung auf einer 35 mm DIN-Hutschiene konzipiert. Dies ermöglicht eine zeitsparende Montage direkt im Schaltschrank neben anderen Reiheneinbaugeräten.
Welche Genauigkeitsklasse weist dieser Schrack Stromwandler auf?
Dieses Modell entspricht der Genauigkeitsklasse 1 bei einer Bürde von 3VA. Damit ist er präzise genug für standardmäßige Strommessungen und Anwendungen in der Steuer- und Regeltechnik.
Eignet sich der Schrack TCSM15-100/5A für Blindstromkompensationsanlagen?
Ja, dieser Stromwandler wird häufig zur Erfassung von Strömen in Kompensationsanlagen verwendet. Durch das Übersetzungsverhältnis von 100A zu 5A liefert er die notwendigen Messwerte für Blindstromregler.
