Über dieses Produkt

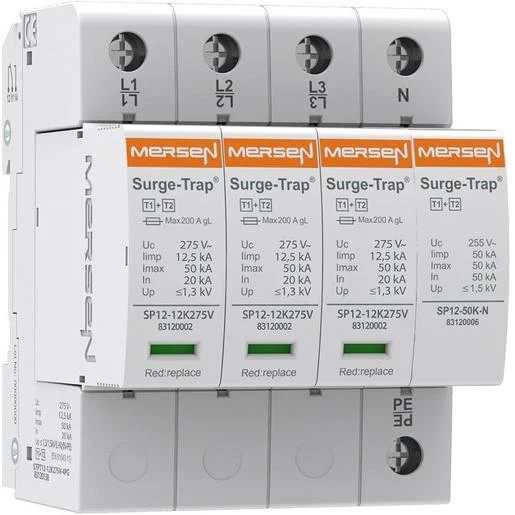

Der Mersen Überspannungsableiter Typ 1+2 ist ein leistungsfähiger Kombi-Ableiter für die zuverlässige Ableitung von Blitzströmen sowie den Schutz vor gefährlichen Spannungsspitzen in der Gebäudeinstallation. Dieses 4-polige Schutzgerät eignet sich für den Einsatz in TT-Netzen sowie TN-S-Systemen und bietet durch seine steckbare Bauweise eine hohe Wartungsfreundlichkeit. Mit einer Baugröße von 4 TE lässt sich das Modul platzsparend auf der Hutschiene TH35 montieren und schützt empfindliche Elektronik in Verteilern effektiv vor atmosphärischen Entladungen. Dank der optischen Signalisierung am Gerät erkennen Sie den Status des Ableiters direkt vor Ort. Der Schutzpegel von 1,3 Kilovolt bzw. 1,5 Kilovolt N-PE gewährleistet eine hohe Betriebssicherheit Ihrer Elektroinstallation. Der Einsatz ist besonders für Anlagen mit externem Blitzschutzsystem in Österreich empfehlenswert. Schnelle Lieferung – jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Max. Ableitstoßstrom 50 kA: Sorgt für sichere Ableitung auch bei hohen Energien.
- Steckbare Module: Ermöglicht einen schnellen Austausch der Schutzkomponenten ohne Neuverdrahtung.
- Kompakte Bauweise 4 TE: Nutzt den begrenzten Platz in Unterverteilern optimal aus.
- Optische Funktionsanzeige: Schnelle Kontrolle der Betriebsbereitschaft direkt am Gerät.
Anwendungsbereiche
- Erste Schutzstufe in der Hauptverteilung
- Schutz von Gebäuden mit externem Blitzschutzsystem
- Installation in TT-Netzen und TN-S-Netzformen
Technische Details
| Kurzschlussfestigkeit (Isccr) | 25 Kiloampere |
| Schutzpegel N-PE | 1,5 Kilovolt |
| Schutzpegel L-N | 1,3 Kilovolt |
| Netzform sonstige | nein |
| Mit Fernmeldekontakt | nein |
| Netzform TN-S | ja |
| Nennableitstoßstrom (8/20) | 20 Kiloampere |
| Montageart | Hutschiene TH35 |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 Quadratmillimeter |
| Netzform TT | ja |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 Quadratmillimeter |
| Anzahl der Leiter (ohne Erde) | 4 |
| Netzform TN-C | nein |
| Netzform IT | nein |
| Höchste Dauerspannung AC | 275 Volt |
| Schutzpegel | 1,3 Kilovolt |
| Netzform DC | nein |
| Baugröße | 4 TE |
| Netzform TN | nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | nein |
| Schutzart (IP) | IP20 |
| Nennspannung AC | 400 Volt |
| Integrierte Vorsicherung | nein |
| Netzform TN-C-S | nein |
| Max. Ableitstoßstrom (8/20) | 50 Kiloampere |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 – 3 Werktage | Hersteller: Mersen | Artikel-Nr.: SAE-7393857 | EAN: 8435297851523 | Hersteller-Art.-Nr.: 83120138
Häufig gestellte Fragen
Für welche Netzformen ist der Mersen Ableiter geeignet?
Dieser Überspannungsableiter ist spezifisch für den Einsatz in TT-Systemen sowie in TN-S-Netzen ausgelegt.
Ist ein Fernmeldekontakt vorhanden?
Nein, dieses Modell verfügt nicht über einen Fernmeldekontakt zur externen Zustandsmeldung.
Wie erfolgt die Anzeige des Gerätezustands?
Das Gerät bietet eine integrierte optische Signalisierung, über die Sie den Zustand des Ableiters direkt am Einbauort ablesen können.
Kann der Ableiter bei Blitzschutzsystemen eingesetzt werden?
Ja, dank der Auslegung als Kombi-Ableiter Typ 1+2 ist er für die erste Schutzstufe in Anlagen mit externem Blitzschutzsystem geeignet.
