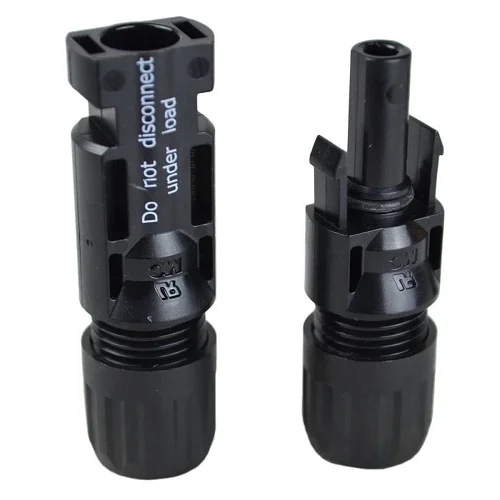

MC4 Steckersatz (Stecker und Buchse) für 10mm² Solarkabel
Dieser MC4 Stecker und Buchse – Satz ist für 10mm² Querschnitt des Solarkabels anwendbar. Zulässig sind diese Stecker für eine sehr hohe Spannung (1kV) und eine Parallel- sowie Reihenschaltung.
Durch die hervorragende Schutzart ebenso vollständig für den Außeneinsatz konzipiert.
- Snap-In-Verriegelungssystem
- Bemessungsspannung: max. 1000V
- Schutzart: IP67 (eingesteckt)
- Schutzart: IP21 (ungesteckt)
- Maximale Stromhöhe: 42A
- Schutzklasse / Überspannungskategorie: II
- Flammklasse: UL94-V0
- Kontaktmaterial: versilbertes Kupfer
- wetter- und witterungsbeständig
- TÜV geprüft nach IEC 60228
- Kabelzugentlastung gemäss IEC 61984 (06.2001)
- Temperaturbereich: -40 bis +90°C
Der Lieferung liegen Montage-Hülsen bei. Für die einfache Montage des MC4 Stecker an das Solarkabel benötigen Sie lediglich eine Standard-Zange zum crimpen der Hülse.
Kurze Erklärung:
1. Kabel abisolieren: Schneide das Solarkabel ab und entferne ca. 15mm der Isolierung.
2. Hülse anbringen: Stecke die kleine Metallhülse auf das abisolierte Ende. Klappe die 4 Nasen so um, dass eine Rundung entsteht.
3. Hülse anpressen: Verwende die Zange und presse die Hülse so zusammen, dass sie fest auf dem Kabel sitzt.
4. Stecker öffnen: Schraube die MC4 Stecker auf und schiebe den Stecker über das Solarkabel bis ein Klickgeräusch zu hören ist.
5. Steckergehäuse fest ziehen: Schraube nun die den Stecker richtig fest.
6. Überprüfen: Die Hülse darf nicht locker im Gehäuse sitzen. Achte auf einen sehr festen Sitz des Steckers.
