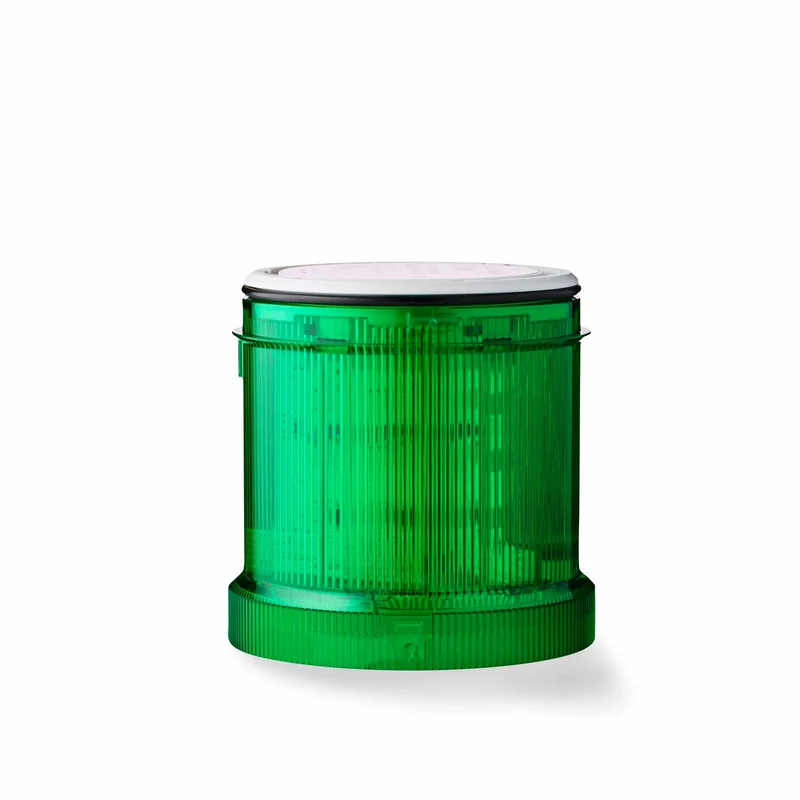

Das LED Dauerleuchten-Modul von Schrack (MAIM5100D-) bietet mit seiner grünen Leuchtfarbe eine zuverlässige optische Signalisierung für modulare Signalsäulen im 24V AC/DC Bereich. Das Modul besitzt einen Durchmesser von 70 mm, erfüllt die Schutzart IP66 und ist durch seine Schlagfestigkeit nach IK08 für anspruchsvolle Umgebungen ausgelegt. Mit einer Lebensdauer von 100.000 Stunden und einer Stromaufnahme von 0,05 A ist es für den SPS-Einsatz mit 3 mA Leckstrom optimiert. Dank der Polycarbonat-Kalotte mit Innenrippung wird eine gleichmäßige Lichtverteilung bei einer Betriebstemperatur von -30 °C bis +60 °C sichergestellt. Dieses Modul eignet sich für den Aufbau individueller Signalsäulen zur Prozessüberwachung in der industriellen Automatisierungstechnik. Ihre Bestellung dieses Schrack Signalmoduls trifft innerhalb von 1 bis 3 Werktagen bei Ihnen ein, wenn Sie direkt bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 24V AC/DC — Kompatibilität mit gängigen Steuerungsspannungen.
- Schutzart IP66: Vollständiger Schutz gegen Staub und starkes Strahlwasser für den Innen- und Außeneinsatz.
- SPS-tauglich: Leckstrom von nur 3 mA verhindert Störungen an der Steuerung.
- Robuste Bauweise: Schlagfestigkeit IK08 und 100.000 Stunden Lebensdauer für geringen Wartungsaufwand.
- Modular: Einfache Kombination mit bis zu 5 Modulen an einer Basis möglich.
Anwendungsbereiche
- Optische Statusanzeige an Maschinen und Produktionsanlagen.
- Visualisierung von Betriebszuständen in der Schaltschrankbau-Technik.
- Warn- und Hinweissignalisierung in der Gebäudetechnik.
- Zentrales Meldesystem für Automatisierungsprozesse.
Technische Details
| EAN | 9004840724028 |
| Farbe der LED | Grün |
| Durchmesser | 70mm |
| Leckstrom | 3mA [SPS tauglich] |
| Leuchtmittel/Lampe | LED |
| Nettogewicht | 0,08kg/Stk |
| Type Nr. | 900016405 |
| HLief-Artikel Nummer | 900016405 |
| Ausführung | Dauerleuchten |
| Serie | MA 24V |
| Temperaturbereich – Betrieb | -30 bis +60°C |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Ansteuerung | Fix |
| LxBxH mm | 73x73x76 |
| Einschaltdauer | 100% ED |
| Lebensdauer | 100000 |
| Bauform | Modul |
| Schlagfestigkeit | IK08 |
| Min. Umgebungstemperatur | -30°C |
| Optionales Zubehör | MAIB0001–; MAIB0002–; MAIR0001–; MAIA3100– |
| Schutzart | IP66 |
| BEST. NR. | MAIM5100D |
| Nennstrom | 0,05A |
| Spannungsbereich | AC/DC 24V |
| Montageart | Beliebig |
| Einbaudurchmesser | 70mm |
| Einführungen | je nach Basis |
| Kalotte | Polycarbonat, innen gerippt |
| Anzahl möglicher Module | 5 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MAIM5100D- | EAN: 9004840724028 | Hersteller-Art.-Nr.: 900016405
Downloads
| Foto: LED Dauerleuchten-Modul, 24V AC/DC, grün |
| Maßbild Maßbild: LED Dauerleuchten-Modul, 24V AC/DC, grün |
| Montageanleitung: LED Dauerleuchten-Modul, 24V AC/DC, grün |
| 3D-Daten (.stp): LED Dauerleuchten-Modul, 24V AC/DC, grün |
Suchbegriffe
Signalleuchte, Signallampe, Licht, Lichtmodul, Modul
Häufig gestellte Fragen
Ist das Schrack LED-Modul MAIM5100D für die SPS-Steuerung geeignet?
Ja, das Modul ist explizit SPS-tauglich. Mit einem Leckstrom von lediglich 3 mA ist es für den Betrieb an gängigen speicherprogrammierbaren Steuerungen ausgelegt, ohne Fehlsignale auszulösen.
Wie viele Module lassen sich maximal an einer Signalsäule kombinieren?
Das System aus der Serie MA 24V erlaubt die Kombination von bis zu 5 Modulen pro Signalsäule. Dies ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen der Signalisierung.
Kann das grüne Dauerleuchten-Modul auch im Außenbereich eingesetzt werden?
Dank der Schutzart IP66 ist das Modul gegen starkes Strahlwasser und Staub geschützt. Somit kann es bedenkenlos in industriellen Außenbereichen oder staubigen Produktionshallen eingesetzt werden.
Welche Spannung benötigt das LED Dauerleuchten-Modul für den Betrieb?
Das Modul arbeitet mit einem Spannungsbereich von 24V AC/DC. Es ist somit sowohl für Wechselspannung als auch für Gleichspannung in 24V-Systemen bestens geeignet.
