Über dieses Produkt

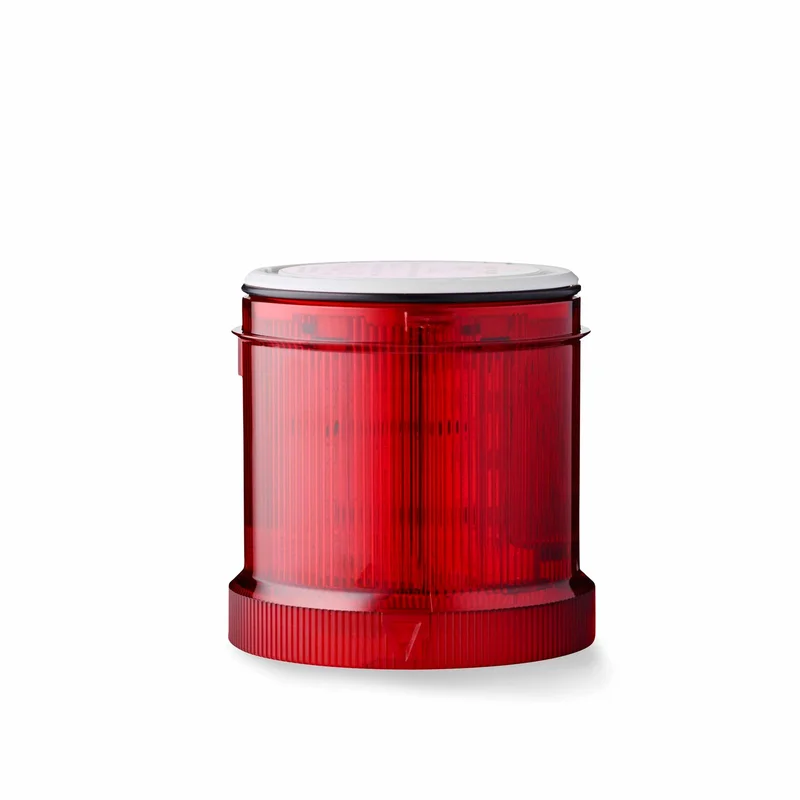

Das LED Dauerleuchten-Modul von Schrack in Rot ist ein modulares Signalelement für 24V AC/DC Spannungsversorgungen. Mit einem Durchmesser von 70 mm und einer Schutzart von IP66 eignet es sich für den Einsatz in anspruchsvollen Umgebungen. Das Modul ist SPS-tauglich (3mA Leckstrom) und weist eine Schlagfestigkeit gemäß IK08 auf. Die Kalotte besteht aus geripptem Polycarbonat und gewährleistet eine Lebensdauer von 100.000 Stunden bei 100 % Einschaltdauer. Es dient der optischen Signalisierung in modularen Signalsäulen-Systemen der Serie MA 24. Dieses LED Dauerleuchten-Modul ist bei TELA innerhalb von 1 bis 3 Werktagen lieferbar. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: 24V AC/DC – flexibler Einsatz in verschiedenen Stromkreisen.
- Schutzart IP66: Staubdicht und geschützt gegen starkes Strahlwasser für den Außenbereich.
- SPS-tauglich: Leckstrom von 3mA für direkte Ansteuerung durch speicherprogrammierbare Steuerungen.
- Lebensdauer 100.000 Std.: Wartungsarmer Betrieb durch langlebige LED-Technik.
- Schlagfestigkeit IK08: Hohe mechanische Widerstandsfähigkeit bei Stoßeinwirkungen.
Anwendungsbereiche
- Industrielle Signalsäulen zur Prozessüberwachung.
- Statusanzeige an Schaltschränken und Automatisierungsanlagen.
- Optische Warn- und Hinweissignale in Produktionshallen.
- Integration in modulare Meldesysteme mit bis zu 5 Modulen.
Technische Details
| EAN | 9004840724042 |
| Durchmesser | 70mm |
| Leckstrom | 3mA [SPS tauglich] |
| Leuchtmittel/Lampe | LED |
| Nettogewicht | 0,08kg/Stk |
| Farbe der LED | Rot |
| Ausführung | Dauerleuchten |
| HLief-Artikel Nummer | 900012405 |
| Serie | MA 24V |
| Temperaturbereich – Betrieb | -30 bis +60°C |
| Type Nr. | 900012405 |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Ansteuerung | Fix |
| LxBxH mm | 73x73x76 |
| Einschaltdauer | 100% ED |
| Lebensdauer | 100000 |
| Bauform | Modul |
| Schlagfestigkeit | IK08 |
| Min. Umgebungstemperatur | -30°C |
| BEST. NR. | MAIM2100D |
| Optionales Zubehör | MAIB0001–; MAIB0002–; MAIR0001–; MAIA3100– |
| Schutzart | IP66 |
| Nennstrom | 0,05A |
| Spannungsbereich | AC/DC 24V |
| Montageart | Beliebig |
| Einbaudurchmesser | 70mm |
| Einführungen | je nach Basis |
| Kalotte | Polycarbonat, innen gerippt |
| Anzahl möglicher Module | 5 |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MAIM2100D- | EAN: 9004840724042 | Hersteller-Art.-Nr.: 900012405
Downloads
| Foto: LED Dauerleuchten-Modul, 24V AC/DC, rot |
| Maßbild Maßbild: LED Dauerleuchten-Modul, 24V AC/DC, rot |
| Montageanleitung: LED Dauerleuchten-Modul, 24V AC/DC, rot |
| 3D-Daten (.stp): LED Dauerleuchten-Modul, 24V AC/DC, rot |
Suchbegriffe
Signalleuchte, Signallampe, Licht, Lichtmodul, Modul
Häufig gestellte Fragen
Ist das Schrack LED Modul MAIM2100D mit einer SPS steuerbar?
Ja, das Modul ist SPS-tauglich. Es weist einen Leckstrom von 3mA auf, wodurch es problemlos direkt über die Ausgänge einer speicherprogrammierbaren Steuerung geschaltet werden kann.
Wie viele Module lassen sich bei der Signalsäule maximal kombinieren?
Die Signalsäulen der Serie MA 24 ermöglichen den Aufbau von insgesamt bis zu 5 Modulen pro Einheit. So können Sie verschiedene Lichtfarben und Funktionen individuell kombinieren.
Kann das LED Dauerleuchten-Modul auch im Außenbereich eingesetzt werden?
Aufgrund der Schutzart IP66 ist das Modul staubdicht und gegen starkes Strahlwasser geschützt. Es hält zudem Umgebungstemperaturen von -30°C bis +60°C stand, was den Einsatz im Freien ermöglicht.
Benötigt man für das LED Modul eine spezielle Basis?
Ja, für den Betrieb des LED Dauerleuchten-Moduls ist eine entsprechende Basis erforderlich. Diese Basis dient als Montagepunkt und für die elektrische Anbindung der Signalsäule.
