Über dieses Produkt

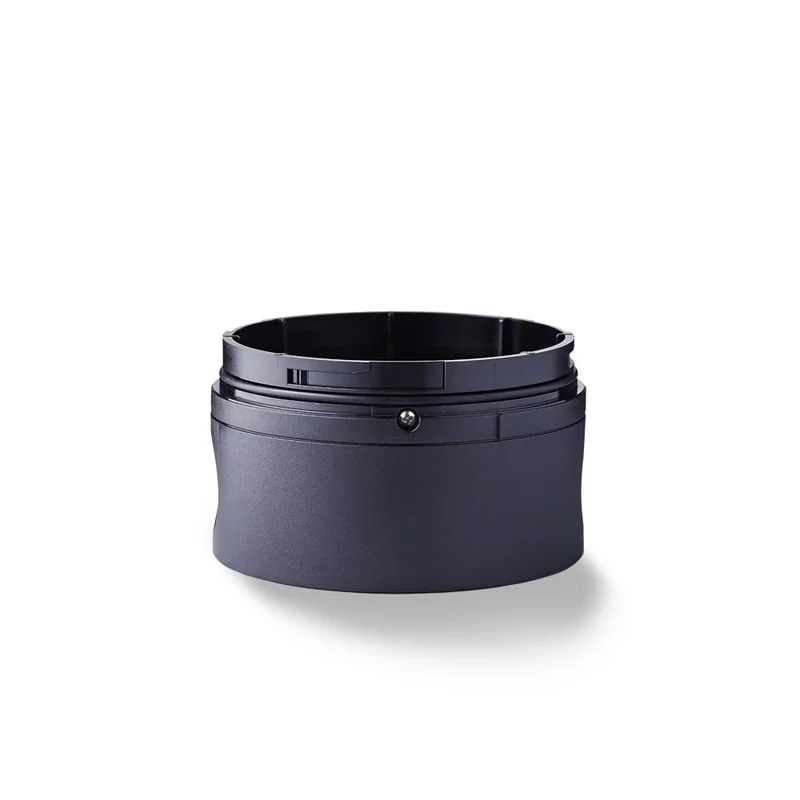

Die hohe Basis für Runde Meldeleuchten von Schrack dient als stabile Montagevorrichtung für die Signallampen der Serie MA. Das Gehäuse besteht aus schwarzem Polycarbonat (RAL 9005) und weist einen Durchmesser von 110 mm bei einer Höhe von 50 mm auf. Der Anschluss erfolgt über 2,5 mm² Leitungen mit Zuführungen von unten oder seitlich. Das Bauteil ist für einen Spannungsbereich von AC/DC 24V bis AC 230-240V ausgelegt und hält Umgebungstemperaturen von -30 °C bis +60 °C stand. Diese Basis ermöglicht eine flexible Montage der Signalleuchten in industriellen Schaltanlagen oder Steuerungen. Die Lieferzeit beträgt 1 bis 3 Werktage bei Ihrer Bestellung im TELA-Onlineshop. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Spannungsbereich: AC/DC 24V bis 230-240V für flexible Einsatzmöglichkeiten in verschiedenen Stromkreisen.
- Gehäusematerial: Polycarbonat in Schwarz (RAL 9005) sorgt für Robustheit und visuelle Integration.
- Betriebstemperatur: Einsatzbereich von -30 °C bis +60 °C für anspruchsvolle Umgebungsbedingungen.
- Anschlussquerschnitt: 2,5 mm²/14AWG für standardisierte und sichere Verdrahtung.
- SPS-Tauglichkeit: Leckstrom von 3 mA für den direkten Betrieb an speicherprogrammierbaren Steuerungen.
Anwendungsbereiche
- Montage von Signalleuchten in industriellen Anlagenbau.
- Erweiterung von optischen Meldeeinheiten in Schaltschränken.
- Zubehör für die Signalisierung bei Steuerungsaufgaben.
- Ergänzung für Runde Meldeleuchten der Serie MA bei wandseitiger oder bodenseitiger Kabeleinführung.
Technische Details
| EAN | 9004840920178 |
| Notwendiges Zubehör | MAIZ0001– |
| Leckstrom | 3mA [SPS tauglich] |
| Spannungsbereich | AC/DC 24; AC 230-240V |
| Anschluss | 2,5mm²/14AWG |
| Einführungen | Unten/Seitlich |
| Max. Umgebungstemperatur | 60°C |
| Verpackungseinheit | 1Stk |
| Gehäuse | Polycarbonat Schwarz (RAL 9005) |
| Optionales Zubehör | MAIW0005–; MAIL2103M-; MAIL5102M-; MAIL9101– |
| Type Nr. | 850510900 |
| HLief-Artikel Nummer | 850510900 |
| LxBxH mm | 110x110x50 |
| Min. Umgebungstemperatur | -30°C |
| Durchmesser | 110mm |
| Ausführung | Zubehör |
| Montageart | Beliebig |
| BEST. NR. | MAIB0005 |
| Nettogewicht | 0,13kg/Stk |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: MAIB0005– | EAN: 9004840920178 | Hersteller-Art.-Nr.: 850510900
Downloads
| Foto: Hohe Basis für Runde Meldeleuchten Foto: Hohe Basis für Runde Meldeleuchten Foto: Hohe Basis für Runde Meldeleuchten Foto: Hohe Basis für Runde Meldeleuchten |
| Maßbild Maßbild: Hohe Basis für Runde Meldeleuchten |
| Montageanleitung: Hohe Basis für Runde Meldeleuchten |
| 3D-Daten (.stp): Hohe Basis für Runde Meldeleuchten |
Suchbegriffe
Signalleuchte, Signallampe, Zubehör
Häufig gestellte Fragen
Ist die Basis für Runde Meldeleuchten SPS-tauglich?
Ja, die Basis ist für den Einsatz mit speicherprogrammierbaren Steuerungen ausgelegt. Sie weist einen Leckstrom von 3 mA auf, was die Kompatibilität mit entsprechenden SPS-Ausgängen sicherstellt.
Welche Abmessungen hat die Schrack Meldeleuchten-Basis?
Die Basis besitzt einen Durchmesser von 110 mm und eine Höhe von 50 mm. Die Grundfläche beträgt 110×110 mm, was eine stabile Montage der zugehörigen Meldeleuchten gewährleistet.
Welches Zubehör wird für die Montage der MAIB0005 Basis benötigt?
Für die ordnungsgemäße Installation der hohen Basis wird das notwendige Zubehör MAIZ0001– benötigt. Bitte prüfen Sie vor der Bestellung, ob dieses Zubehör bereits in Ihrem Bestand vorhanden ist.
Wie flexibel ist die Kabeleinführung an dieser Schrack Basis?
Die Gehäusebasis ermöglicht eine flexible Installation durch Kabeleinführungen, die sowohl an der Unterseite als auch seitlich am Gehäuse platziert werden können. Dies erleichtert die Montage in verschiedenen räumlichen Gegebenheiten der Schaltanlage.
