Description
Über dieses Produkt

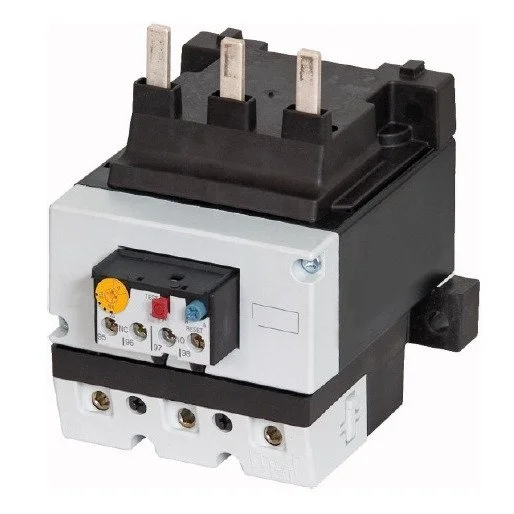

Das Motorschutzrelais 35-50A von Schrack ist ein thermisches Überlastrelais der Serie ALEA II für den professionellen Einsatz in industriellen Anlagen. Mit einem einstellbaren Strombereich von 35 bis 50 Ampere und einer Bemessungsbetriebsspannung von bis zu 1000V bietet das Gerät eine präzise Überwachung elektrischer Lasten. Das Motorschutzrelais in Baugröße 3 verfügt über eine Schutzart IP00 und ist für Umgebungstemperaturen von -25 bis +55 °C im offenen Zustand ausgelegt. Es dient primär dem Schutz von Elektromotoren vor thermischer Überlastung in automatisierten Systemen und Schaltschränken. Die Lieferzeit beträgt 1 bis 3 Werktage bei TELA. Das Motorschutzrelais 35-50A von Schrack können Sie jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbereich 35-50A: Ermöglicht eine exakte Anpassung an die Nennstromaufnahme des Motors.
- Baugröße 3: Kompakte Ausführung passend für Schütze der Serie ALEA II.
- Bemessungsstoßspannungsfestigkeit 8000V: Gewährleistet hohe Betriebssicherheit in anspruchsvollen Schaltnetzen.
- Temperaturkompensation: Kontinuierliche Anpassung an thermische Schwankungen in der Umgebung.
Anwendungsbereiche
- Überlastschutz von Drehstrommotoren in Industrieanlagen
- Integration in Schaltschranksteuerungen der Serie ALEA II
- Schutz von Pumpensteuerungen und Ventilatorantrieben
- Einsatz in automatisierten Fertigungsstraßen
Technische Details
| EAN | 9004840841527 |
| Zwischen den Hauptstrombahnen | 440VAC |
| Innensechskant [Hauptkontakte] | 5mm |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (4 – 70) | 2 x (4 – 70)mm² |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Unterer Wert des Einstellbereichs | 10,6W |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Einstellbarer Strombereich | 35-50A |
| Anzugsdrehmoment [Hauptkontakte] | 10Nm |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Max. Schmelzsicherung | 6A gG/gL |
| Strombereich | 35-50A |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Basic Rating max. Fuse | 225A |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| Abisolierlänge [Hauptkontakte] | 24mm |
| Nettogewicht | 1,19kg/Stk |
| BEST. NR. | LTT30050 |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Bemessungsbetriebsspannung | 1000V |
| Baugröße | 3 |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Oberer Wert des Einstellbereichs | 21,6W |
| Schutzart | IP00 |
| Hilfsschalter | – |
| VE | 8Stk |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Eindrähtig [Hauptkontakte] | 1 x (4 – 16) | 2 x (4 – 16)mm² |
| Pilot Duty DC-betätigt | R300 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Basic Rating SCCR | 5kA |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Stromwärmeverluste (3 Strombahnen) | – |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Gewicht | 1,19kg |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| Ein- oder mehrdrähtig [Hauptkontakte] | 3/0AWG |
| Anschlussschraube [Hauptkontakte] | M10 |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| HLief-Artikel Nummer | 198135 |
| Konventioneller thermischer Strom Ith | 6A |
| Basic Rating max. CB | 200A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 70) | 2 x (16 – 70)mm² |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| Verlustleistung | 21,60W |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Werkzeug [Hilfskontakte] | – |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT30050– | EAN: 9004840841527 | Hersteller-Art.-Nr.: 198135
Downloads
Foto: Motorschutzrelais 35-50A
Maßbild: Motorschutzrelais 35-50A
Schaltbild: Motorschutzrelais 35-50A
3D-Daten (.stp): Motorschutzrelais 35-50A
Montageanleitung: Motorschutzrelais 35-50A
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Welcher Einstellbereich deckt das Schrack Motorschutzrelais LTT30050 ab?
Das Motorschutzrelais von Schrack in der Baugröße 3 deckt einen einstellbaren Strombereich von 35 bis 50 Ampere ab. Dies ermöglicht eine genaue Abstimmung auf die spezifische Motorlast in Ihrem System.
Für welche Baugröße ist das Schrack LTT30050 Motorschutzrelais ausgelegt?
Das Modell LTT30050 ist der Baugröße 3 zugeordnet. Es ist speziell für die Verwendung innerhalb der Serie ALEA II von Schrack konzipiert und bietet eine hohe Betriebssicherheit.
Kann das Motorschutzrelais 35-50A auch bei erhöhten Umgebungstemperaturen eingesetzt werden?
Ja, das Gerät ist für einen offenen Einsatz bei Temperaturen von -25 bis +55 °C ausgelegt. Zudem verfügt es über eine kontinuierliche Temperaturkompensation, um Schwankungen auszugleichen.
Welcher Anschlussquerschnitt für Hauptkontakte wird benötigt?
Das Motorschutzrelais ermöglicht bei den Hauptkontakten den Anschluss feindrähtiger Leiter mit Aderendhülse bis zu einem Bereich von 70 mm². Genaue Details zu den unterschiedlichen Querschnittsarten finden Sie in der technischen Tabelle.
