Das Motorschutzrelais 25-35A von Schrack dient der thermischen Überwachung und Absicherung von Elektromotoren im Strombereich von 25 bis 35 Ampere. Dieses thermische Überlastrelais der Baugröße 3 ist für eine Bemessungsbetriebsspannung von bis zu 1000V ausgelegt und verfügt über einen konventionellen thermischen Strom von 6A. Das Gerät ist für eine Umgebungstemperatur im gekapselten Zustand von -25 bis +40°C spezifiziert und arbeitet mit kontinuierlicher Temperaturkompensation. Es eignet sich für den Einsatz in anspruchsvollen Schaltschrankkonfigurationen und elektromechanischen Schütz-Steuerungen. Sie erhalten dieses Produkt bei uns mit einer Lieferzeit von 1 bis 3 Werktagen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbereich: 25-35A – präzise Anpassung an den Motornennstrom
- Baugröße 3: Kompakte Bauweise für platzsparende Montage im Schaltschrank
- Bemessungsstoßspannungsfestigkeit: 8000V – hohe elektrische Robustheit
- Anschlussquerschnitt: Bis zu 70mm² Hauptkontakte – sichere Kontaktierung großer Leiterquerschnitte
Anwendungsbereiche
- Schutz von Drehstrommotoren vor Überlastung in industriellen Anlagen
- Integration in Steuerungen mit ALEA II Schützen
- Absicherung von Pumpenantrieben und Lüftermotoren
- Einsatz in automatisierten Fertigungsstraßen
Technische Details
| EAN | 9004840841497 |
| Zwischen den Hauptstrombahnen | 440VAC |
| Innensechskant [Hauptkontakte] | 5mm |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (4 – 70) | 2 x (4 – 70)mm² |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Basic Rating max. Fuse | 125A |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Anzugsdrehmoment [Hauptkontakte] | 10Nm |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| Unterer Wert des Einstellbereichs | 10,7W |
| Max. Schmelzsicherung | 6A gG/gL |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Gewicht | 1,21kg |
| Approbierte Leistungsdaten | – |
| Abisolierlänge [Hauptkontakte] | 24mm |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| AC-15 Schließer 500 V Ie | 0,5A |
| Bemessungsbetriebsspannung | 1000V |
| Einstellbarer Strombereich | 25-35A |
| Baugröße | 3 |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Schutzart | IP00 |
| Hilfsschalter | – |
| VE | 8Stk |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Eindrähtig [Hauptkontakte] | 1 x (4 – 16) | 2 x (4 – 16)mm² |
| Pilot Duty DC-betätigt | R300 |
| BEST. NR. | LTT30035 |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 8000V |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Basic Rating max. CB | 125A |
| Basic Rating SCCR | 5kA |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Stromwärmeverluste (3 Strombahnen) | – |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| Bemessungsisolationsspannung [Ui] | 1000V |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| Ein- oder mehrdrähtig [Hauptkontakte] | 3/0AWG |
| Verlustleistung | 21,00W |
| Anschlussschraube [Hauptkontakte] | M10 |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| Strombereich | 25-35A |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Konventioneller thermischer Strom Ith | 6A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 70) | 2 x (16 – 70)mm² |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Type | Motorschutzrelais |
| AC-15 Öffner 120 V Ie | 1,5A |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Oberer Wert des Einstellbereichs | 21W |
| Werkzeug [Hilfskontakte] | – |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| HLief-Artikel Nummer | 198132 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Nettogewicht | 1,21kg/Stk |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT30035– | EAN: 9004840841497 | Hersteller-Art.-Nr.: 198132
Downloads

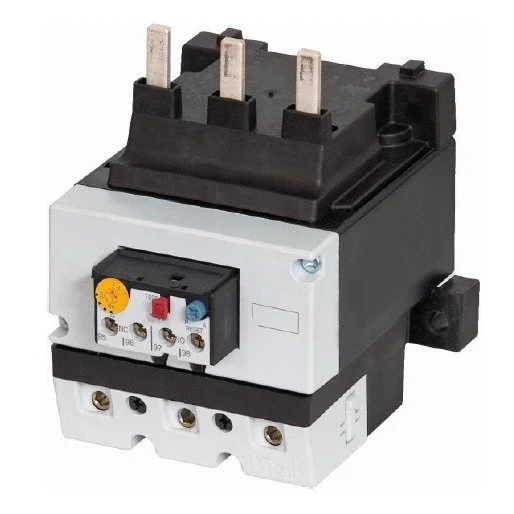

Foto: Motorschutzrelais 25-35A
