Über dieses Produkt

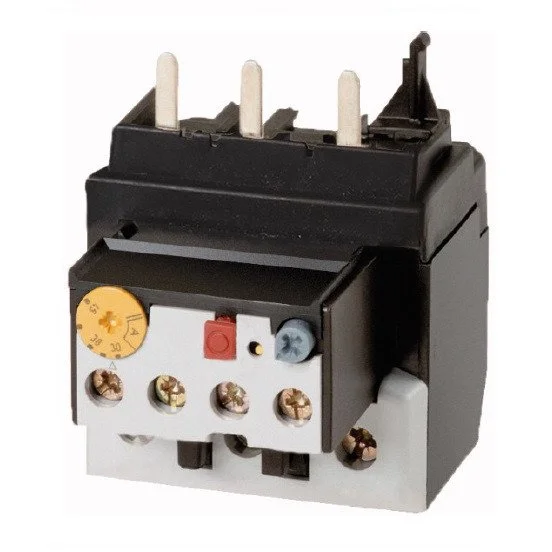

Das Motorschutzrelais 40 – 57A von Schrack ist ein thermisches Überlastrelais der Baugröße 2, das für den Schutz elektrischer Motoren in der Schalt- und Steuerungstechnik konzipiert wurde. Mit einem einstellbaren Strombereich von 40 bis 57 Ampere und einer Bemessungsisolationsspannung von 690 V deckt dieses Bauteil anspruchsvolle Lastanforderungen ab. Das Relais ist für Umgebungstemperaturen von -25 bis +55 °C im offenen Zustand ausgelegt und zeichnet sich durch eine hohe Stoßfestigkeit sowie eine kontinuierliche Temperaturkompensation aus. Der Anschluss erfolgt über M6-Hauptkontaktschrauben, wobei die Abisolierlänge der Hauptkontakte 11 mm beträgt. Einsatzgebiete finden sich primär in der industriellen Automatisierung und im Schaltschrankbau zur Absicherung von Elektromotoren vor Überlastung. Die Lieferzeit beträgt 1 bis 3 Werktage, wenn Sie das Motorschutzrelais 40 – 57A online bei TELA bestellen. Jetzt bei TELA bestellen!
Eigenschaften & Vorteile
Technische Highlights
- Einstellbereich: 40 – 57A — präzise Anpassung an den Nennstrom des Motors.
- Baugröße: 2 — kompakte Bauweise für den effizienten Einbau in Schaltschränke.
- Anzugsdrehmoment: 3,50 Nm für Hauptkontakte — sorgt für dauerhaft sichere elektrische Verbindungen.
- Betriebstemperatur: -25 bis +55 °C — zuverlässiger Betrieb unter verschiedenen klimatischen Bedingungen.
Anwendungsbereiche
- Schutz von Drehstrommotoren gegen Überlastung.
- Integration in elektromechanische Schütze der Serie ALEA II.
- Industrielle Anlagensteuerung zur Vermeidung von Motorschäden.
Technische Details
| EAN | 9004840841558 |
| Ein- oder mehrdrähtig [Hauptkontakte] | 14 – 2AWG |
| Zwischen den Hauptstrombahnen | 440VAC |
| Bemessungsisolationsspannung [Ui] | 690V |
| Feindrähtig mit Aderendhülse [Hilfskontakte] | 1 x (0,75 – 2,5) | 2 x (0,75 – 2,5)mm² |
| Umgebungstemperatur Gekapselt | -25 / +40°C |
| Überspannungskategorie/Verschmutzungsgrad[Hilfsk.] | III/3 |
| Type Kreuzschraubendreher [Hauptkontakte] | PZ 2 |
| HLief-Artikel Nummer | 198138 |
| Max. Schmelzsicherung | 6A gG/gL |
| Basic Rating max. Fuse | 200A |
| Unterer Wert des Einstellbereichs | 6,4W |
| AC-15 Schließer 220 V 230 V 240 V Ie | 1,5A |
| Mehrdrähtig [Hauptkontakte] | 1 x (16 – 25)mm² |
| VE | 60Stk |
| Hersteller | Schrack |
| AC-15 Öffner 500 V Ie | 0,8A |
| Eindrähtig [Hilfskontakte] | 1 x (0,75 – 4) | 2 x (0,75 – 4)mm² |
| Einstellbarer Strombereich | 40 – 57A |
| Anschlussquerschnitt Hauptkontakte | -mm² |
| Norm | IEC EN 60947 |
| Pilot Duty AC-betätigt | B300, B600 |
| Approbierte Leistungsdaten | – |
| Strombereich | 40-57A |
| 600 V High Fault max. Fuse | 110 Class J/CCA |
| Nettogewicht | 0,23kg/Stk |
| Gewicht | 0,23kg |
| Ein- oder mehrdrähtig [Hilfskontakte] | 2 x (18 – 14)AWG |
| 480 V High Fault max. CB | 75A |
| AC-15 Schließer 500 V Ie | 0,5A |
| Basic Rating SCCR | 10kA |
| Bemessungsstoßspannungsfestigkeit [Hilfsk.] Uimp | 4000V |
| Schockfestigkeit Halbsinusstoss 10ms | 10 |
| Type Kreuzschraubendreher [Hilfskontakte] | PZ 2 |
| Zwischen den Hilfskontakten | 240VAC |
| Schutzart | IP00 |
| Hilfsschalter | – |
| Bemessungsisolationsspannung Hilfskreis Ui | 500VAC |
| Anschlussschraube [Hauptkontakte] | M6 |
| Werkzeug [Hauptkontakte] | – |
| Sichere Trennung nach EN 61140 | – |
| 480 V High Fault SCCR (CB) | 65kA |
| Überspannungskategorie/Verschmutzungsgrad | III/3 |
| 480 V High Fault SCCR (fuse) | 100kA |
| Bemessungsbetriebsspannung [Hilfskontakt] Ue | 500VAC |
| AC-15 Schließer 380 V 400 V 415 V Ie | 0,5A |
| Pilot Duty DC-betätigt | R300 |
| Eindrähtig [Hauptkontakte] | 1 x (1 – 16) | 2 x (1 – 16)mm² |
| 480 V High Fault max. Fuse | 110 Class J/CCA |
| Bemessungsbetriebsspannung | 690V |
| DC L/R ≦ 15 ms 60 V Ie | 0,75A |
| DC L/R ≦ 15 ms 110 V Ie | 0,4A |
| AC-15 Öffner 380 V 400 V 415 V Ie | 0,9A |
| Abisolierlänge [Hilfskontakte] | 8mm |
| Stromwärmeverluste (3 Strombahnen) | – |
| Basic Rating max. CB | 150A |
| Schlitzschraubendreher [Hauptkontakte] | 1 x 6mm |
| DC L/R ≦ 15 ms 24 V Ie | 0,9A |
| Kurzschlussfestigkeit ohne Verschweißen | – |
| BEST. NR. | LTT25700 |
| Normen und Bestimmungen (nicht mehr in Verwendung) | IEC 60947, EN 60947 |
| Short Circuit Current Rating | – |
| DC L/R ≦ 15 ms 220 V Ie | 0,2A |
| 600 V High Fault SCCR (fuse) | 100kA |
| Anzugsdrehmoment [Hauptkontakte] | 3,50Nm |
| Bei senkrechter Betätigung von vorne (EN 50274) | Finger- und handrückensicher |
| DC L/R ≦ 15 ms Hinweis | Ein- und Ausschaltbedingungen in Anlehnung an DC-13, L/R konstant nach Angabe |
| Anzugsdrehmoment [Hilfskontakte] | 1,20Nm |
| Oberer Wert des Einstellbereichs | 12,9W |
| AC-15 Schließer 120 V Ie | 1,5A |
| Verpackungseinheit | 1Stk |
| Sichere Trennung gemäß EN 61140 | – |
| Anschlussquerschnitt Hilfskontakte | -mm² |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 6000V |
| Konventioneller thermischer Strom Ith | 6A |
| Temperaturkompensationsrestfehler> 40 ºC | ≦ 0,25 %/K |
| Bemessungsbetriebsstrom [Hilfskontakt] Ie | -A |
| Abisolierlänge [Hauptkontakte] | 11mm |
| Type | Motorschutzrelais |
| Verlustleistung | 12,90W |
| AC-15 Öffner 120 V Ie | 1,5A |
| Feindrähtig mit Aderendhülse [Hauptkontakte] | 1 x (1 – 25) | 2 x (1 – 25)mm² |
| Baugröße | 2 |
| Anschlussschraube [Hilfskontakte] | M3,5 |
| AC-15 Öffner 220 V 230 V 240 V Ie | 1,5A |
| Werkzeug [Hilfskontakte] | – |
| Schlitzschraubendreher [Hilfskontakte] | 1 x 6 |
| Klimafestigkeit | Feuchte Wärme, konstant, nach IEC 60068-2-78; Feuchte Wärme, zyklisch, nach IEC 60068-2-30 |
| Zwischen Hilfskontakten und Hauptstrombahnen | 440VAC |
| Umgebungstemperatur Offen | -25 / +55°C |
| Temperaturkompensation | kontinuierlich |
Lieferumfang & Verfügbarkeit
Lieferzeit: 1 bis 3 Werktage | Hersteller: Schrack | Artikel-Nr.: LTT25700– | EAN: 9004840841558 | Hersteller-Art.-Nr.: 198138
Downloads
Foto: Motorschutzrelais 40 – 57A
Maßbild: Motorschutzrelais 40 – 57A
Schaltbild: Motorschutzrelais 40 – 57A
3D-Daten (.stp): Motorschutzrelais 40 – 57A
Montageanleitung: Motorschutzrelais 40 – 57A
Suchbegriffe
Schütz, Schütze, Thermorelais
Häufig gestellte Fragen
Welchen Einstellbereich bietet das Motorschutzrelais LTT25700?
Das Motorschutzrelais LTT25700 von Schrack bietet einen einstellbaren Strombereich von 40 bis 57 Ampere. Es ist damit gezielt für die Absicherung von Elektromotoren in diesem Strombereich ausgelegt.
Für welche Baugröße ist das Schrack LTT25700 ausgelegt?
Dieses thermische Überlastrelais entspricht der Baugröße 2. Es ist für den Einsatz innerhalb der Serie ALEA II konzipiert und lässt sich in entsprechende elektromechanische Schütze integrieren.
Welches Anzugsdrehmoment wird für die Hauptkontakte empfohlen?
Für die Hauptkontakte des Motorschutzrelais wird ein Anzugsdrehmoment von 3,50 Nm benötigt. Dies gewährleistet eine dauerhaft sichere elektrische Verbindung im Schaltschrank.
Ist das Motorschutzrelais 40-57A temperaturbeständig?
Ja, das Relais verfügt über eine kontinuierliche Temperaturkompensation. Im offenen Zustand ist ein Betrieb bei Umgebungstemperaturen von -25 °C bis +55 °C möglich.
